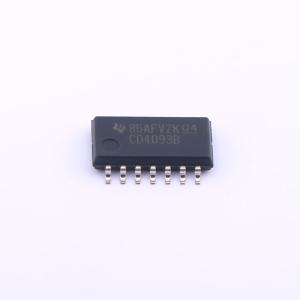

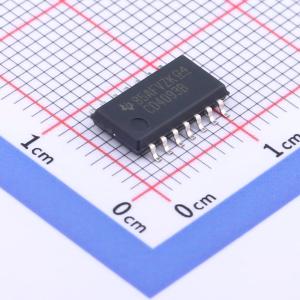

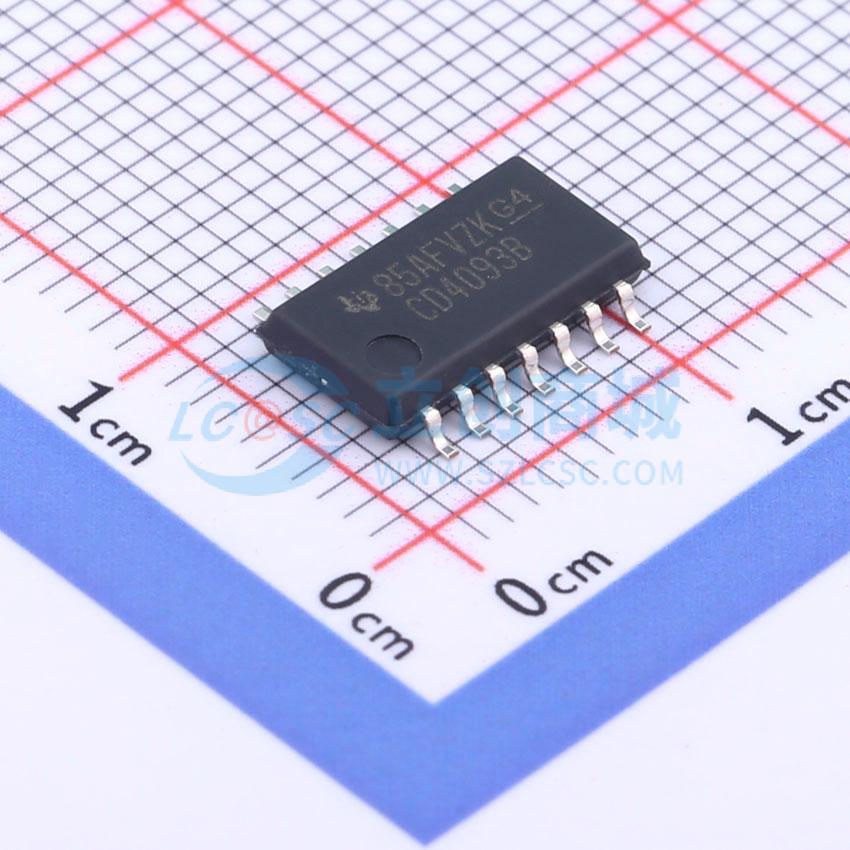

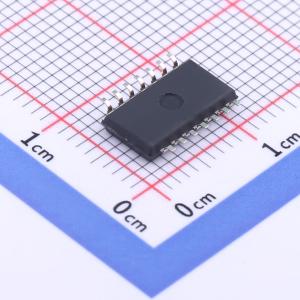

温馨提醒：图片仅供参考，商品以实物为准
CD4093BNSR
四路二输入与非施密特触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4093B 具有施密特触发输入的 4 通道、双输入、3V 至 18V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4093BNSR
- 商品编号
- C2859897
- 商品封装
- SO-14
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA | |
| 输入高电平(VIH) | 3.6V~10.8V | |
| 输入低电平(VIL) | 900mV~4V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.95V~5V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 130ns@15V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
这是一款CMOS工艺的四路二输入与非施密特触发器，额定耐压为20V，芯片包含四个施密特触发电路，每个电路为带施密特触发功能的二输入与非门，两个输入均具备施密特触发特性，门电路对上升沿信号和下降沿信号的切换阈值不同，正电压VP与负电压VN的差值定义为滞后电压VH，提供多种封装，包括14引脚密封双列直插陶瓷封装、14引脚双列直插塑料封装、14引脚小外形封装、14引脚薄型收缩小外形封装。直流电源电压范围VDD为-0.5V~+20V，所有输入的电压范围为-0.5V~VDD+0.5V，任意单个输入的直流输入电流最大为10mA，不同封装的封装热阻抗分别为：E封装80℃/W，M封装86℃/W，NS封装76℃/W，全封装温度范围内每个输出晶体管的器件功耗为100mW，工作温度范围为-55℃~+125℃，存储温度范围为-65℃~+150℃，焊接过程中，距离壳体1.59±0.79mm处的引脚最高温度为+265℃，最长焊接时间为10秒。
商品特性
- 每个输入都具备施密特触发功能，无需外接元件
- 滞后电压典型值：VDD=5V时为0.9V，VDD=10V时为2.3V
- 噪声抗扰度大于50
- 对输入上升时间和下降时间无限制
- 具备标准化对称输出特性
- 20V电压下完成100静态电流测试
- 全封装温度范围内，18V电压下最大输入电流为1μA；25℃、18V条件下最大输入电流为100nA
- 支持5V、10V、15V参数额定值
- 符合JEDEC关于B系列CMOS器件的标准规范要求
- 所有输入都由CMOS保护网络进行保护
应用领域
- 波形整形与脉冲整形
- 高噪声环境系统
- 单稳态多谐振荡器
- 无稳态多谐振荡器
- 与非逻辑
- 触点消抖
