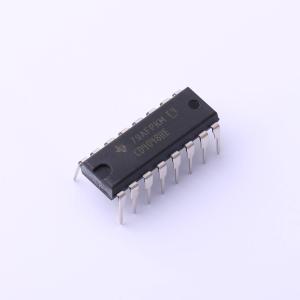

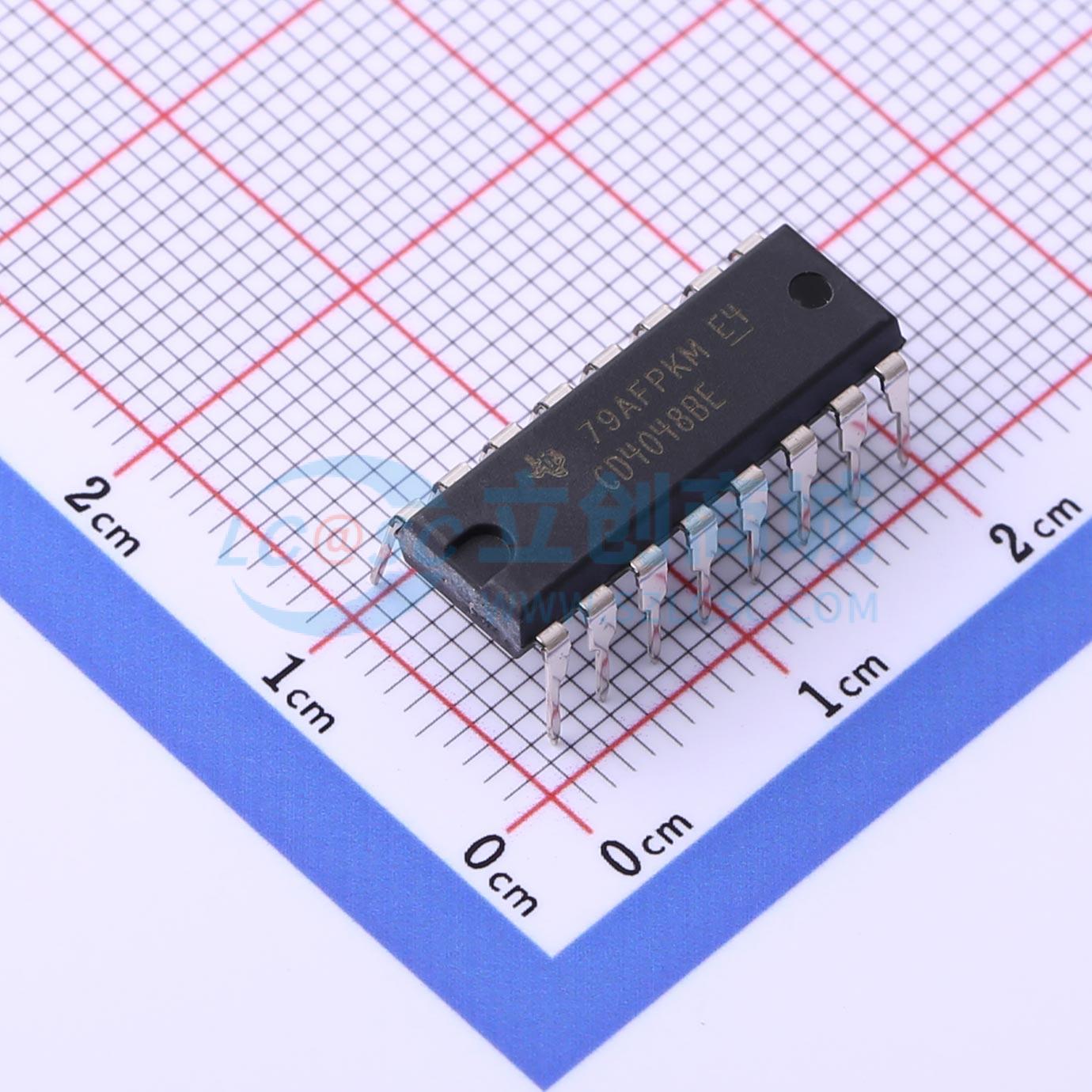

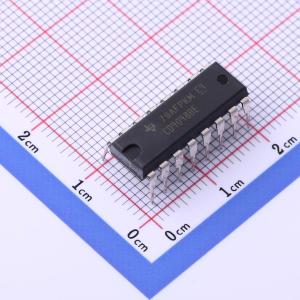

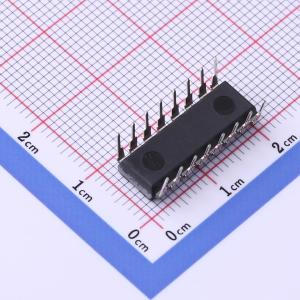

CD4048BE实物图
  • CD4048BE商品缩略图
  • CD4048BE商品缩略图
  • CD4048BE商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CD4048BE

三态输出,八输入多功能门

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
CD4048B CMOS 多功能可扩展 8 输入门
品牌名称
TI(德州仪器)
商品型号
CD4048BE
商品编号
C2860018
商品封装
PDIP-16​
包装方式
管装
商品毛重
1.68克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型可配置多功能门
门电路数量1
工作电压3V~18V
静态电流(Iq)250nA
灌电流(IOL)6.8mA
拉电流(IOH)6.8mA
输入高电平(VIH)3.5V
输入低电平(VIL)1.5V
属性参数值
输出高电平(VOH)4.95V
输出低电平(VOL)50mV
系列4000B系列
传播延迟(tpd)600ns@5V,50pF
工作温度-55℃~+125℃
每门输入数量8
功能特性可控输出使能
输入类型-
输出类型三态

商品概述

CD4048B是一款CMOS多功能可扩展8输入高压门,额定电压20V,带有8个输入线与4个控制输入。3个二进制控制输入Ka、Kb、Kc可实现8种不同逻辑功能,分别为OR、NOR、AND、NAND、OR/AND、OR/NAND、AND/OR和AND/NOR;第四个控制输入Kd可实现三态输出,当Kd为高电平时,输出根据内部状态为逻辑1或逻辑0,当Kd为低电平时,输出为开路,支持将该器件连接至公共总线;额外设置了扩展输入,可扩展增加输入数量,未使用的扩展输入需要连接至VSS。CD4048B系列提供多种封装类型,包含16引脚密封双列直插陶瓷封装、16引脚双列直插塑料封装、16引脚小外形封装、16引脚薄型收缩小外形封装。该产品的最大额定值如下:直流电源电压范围相对于VSS端为-0.5V~+20V;所有输入的输入电压范围为-0.5V~VDD+0.5V;任意单个输入的直流输入电流为10mA;封装功耗:环境温度-55℃~+100℃时为500mW,环境温度+100℃~+125℃时线性降额,按12mW/℃降至200mW;每个输出晶体管的器件功耗为100mW,全封装温度范围,所有封装类型;工作温度范围为-55℃~+125℃;存储温度范围为-65℃~+150℃;焊接时引脚温度:距离封装1.59±0.79mm处,最长10秒不超过+285℃。

商品特性

  • 支持三态输出
  • 单个封装可实现多种逻辑功能
  • 输出特性标准化、对称
  • 20V下静态电流100%测试
  • 全封装温度范围下,18V时最大输入电流为1μA;18V、25℃下最大输入电流为100nA
  • 全封装温度范围下,噪声容限参数为:VDD=5V时1V,VDD=10V时2V,VDD=15V时2.5V
  • 提供5V、10V、15V参数额定值
  • 符合JEDEC B系列CMOS器件描述的标准要求

应用领域

  • 实现最多8种逻辑功能选择
  • 逻辑的数字控制
  • 通用门控逻辑
  • 解码
  • 编码
  • 可级联扩展实现更多输入的多功能逻辑门
