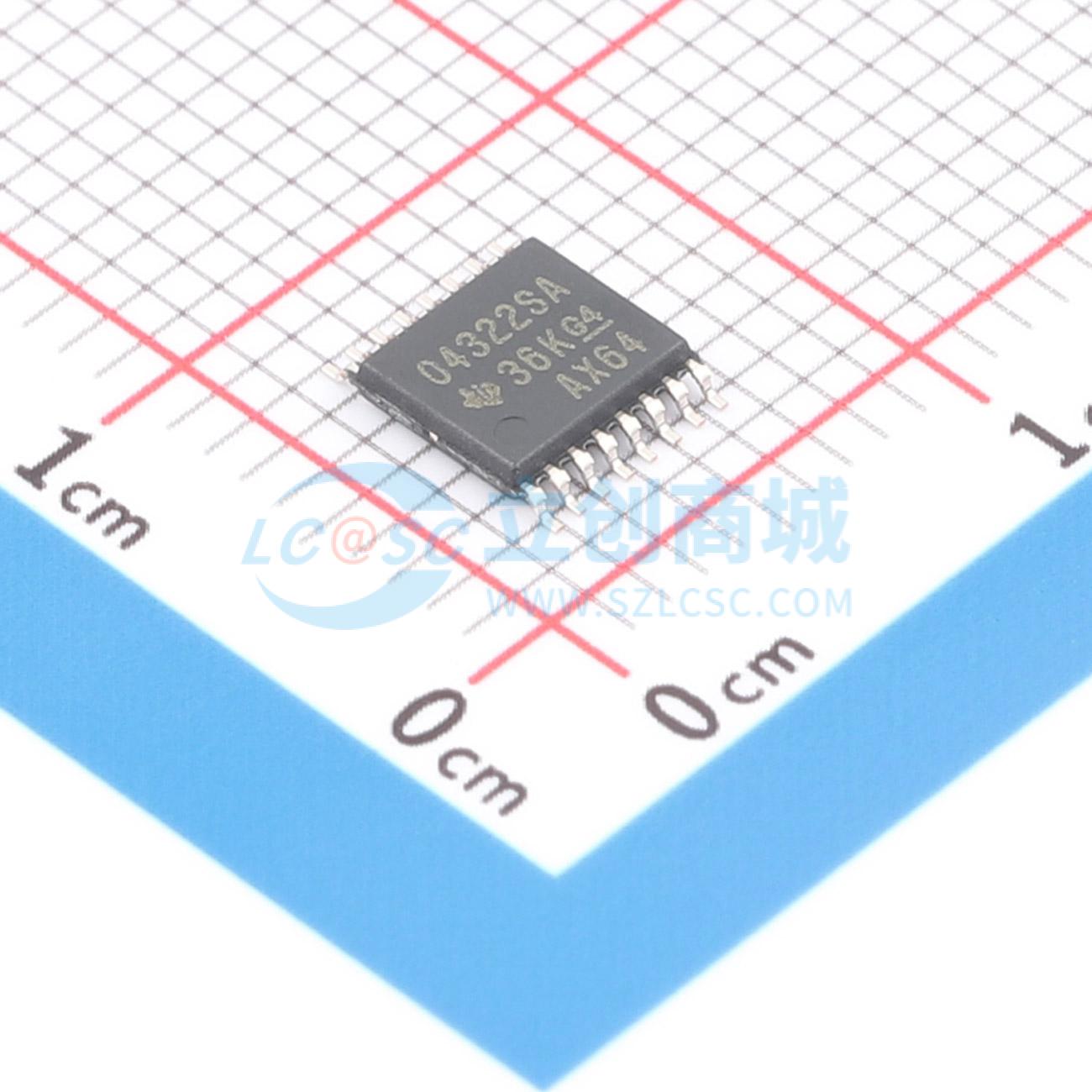

温馨提醒：图片仅供参考，商品以实物为准
OPA4322SAIPWR
OPA4322SAIPWR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA4322 四路、5.5V、20MHz、65mA 输出电流、低噪声(8.5nV/√Hz)、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4322SAIPWR
- 商品编号
- C2859923
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 20MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 1.8uV/℃ | |
| 压摆率(SR) | 10V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 8.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.4mA | |
| 输出电流 | 65mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-900mV；900mV~2.75V |
商品概述
OPA322 系列包含具有低噪声和轨至轨输入/输出的单通道、双通道和四通道CMOS 运算放大器，专为低功耗、单电源应用而优化。1.8 V至5.5 V的宽电源范围以及每通道仅1.5 mA的低静态电流，使得这些器件非常适合于功耗敏感型应用。 由于兼具超低的噪声（在1 kHz频率下为8.5 nV/√Hz）、高的增益带宽(20 MHz) 和高转换速率(10 V/μs) ，因而使得OPA322 系列成为众多应用的理想选择，包括信号调节及需要高增益的传感器放大。另外，OPA322 系列还拥有很低的THD + N，因此同样极为适合于消费类音频应用，尤其是单电源系统。 OPA×322S型号的器件具有一种停机模式，该模式允许将放大器从正常操作状态切换至待机状态（待机电流通常小于0.1 μA）。 OPA322 （单通道版本）采用SOT23 - 5和SOT23 - 6封装，而OPA2322 （双通道版本）则可提供MSOP - 8、MSOP - 10、SO - 8和DFN - 8封装。四通道版本OPA4322 采用TSSOP - 14和TSSOP - 16封装。所有器件版本的规定工作温度范围均为 - 40°C至 + 125°C
商品特性
- 增益带宽：20 MHz
- 低噪声：8.5 nV/√Hz（在1 kHz频率条件下）
- 转换速率：10 V/μs
- 低THD + N：0.0005%
- 轨至轨输入输出(I/O)
- 失调电压：2 mV（最大值）
- 电源电压：1.8 V至5.5 V
- 电源电流：每通道1.5 mA
- 停机模式：每个通道的静态电流为0.1 μA
- 具有稳定的单位增益
- 小外形封装：
- SOT23, DFN, MSOP, TSSOP
应用领域
- 传感器信号调节
- 消费类音频
- 多极点有源滤波器
- 控制环路放大器
- 通信
- 安全
- 扫描仪
