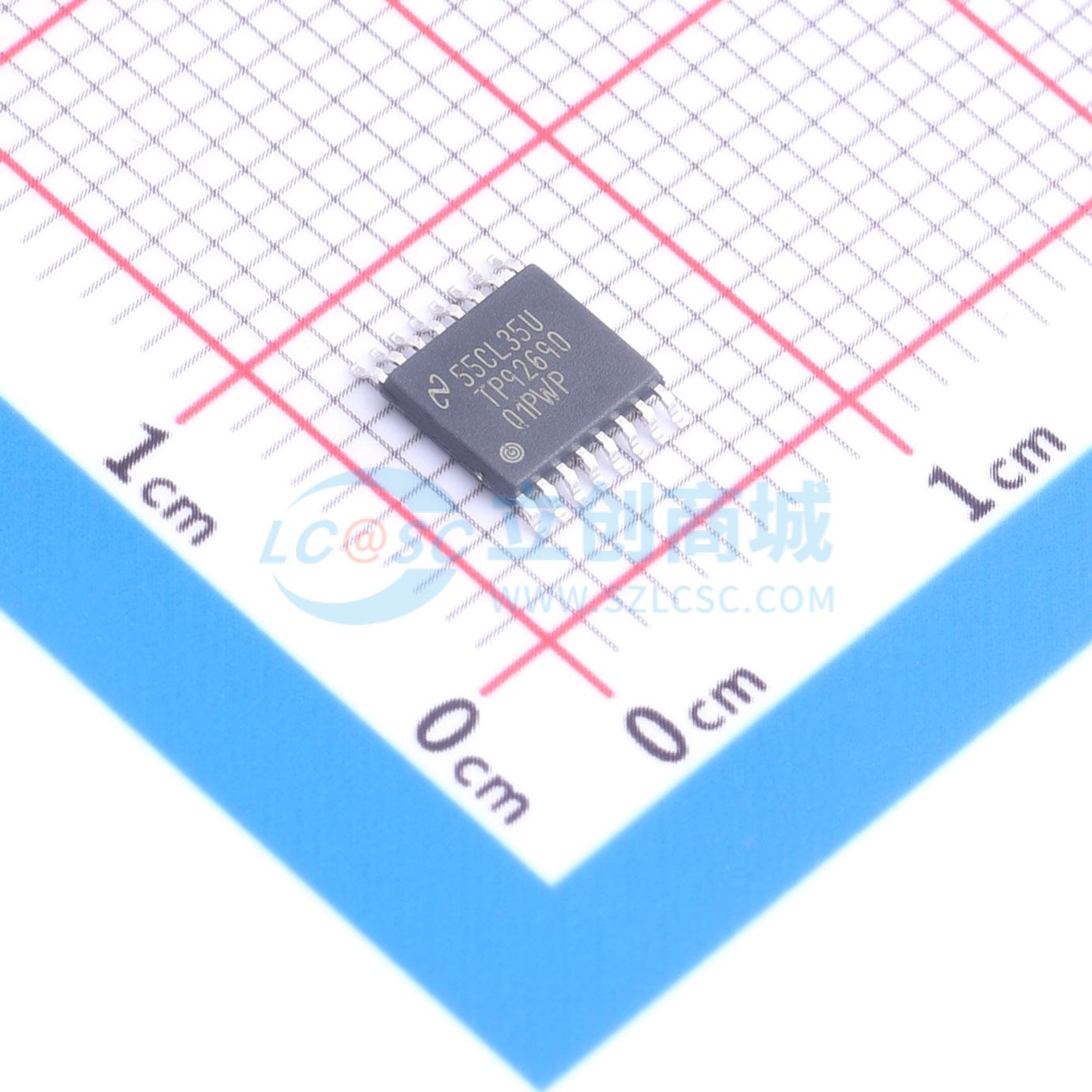

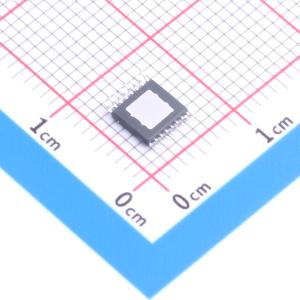

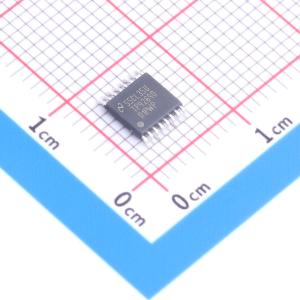

TPS92690Q1PWPR/NOPB

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 具有低侧电流感应功能的汽车类可调光 LED 驱动器 N 沟道控制器 16-HTSSOP -40 to 125
品牌名称: TI(德州仪器)
商品型号: TPS92690Q1PWPR/NOPB
商品编号: C2859946
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.44克(g)

商品参数

商品概述

TPS92690-Q1 器件是一款具有可调节输出电流感测电阻电压的高压、低侧N沟道场效应晶体管(NFET)控制器，是LED驱动器的合适选择，包含所有执行基于升压、SEPIC、反激和CuK拓扑结构的电流稳压器所需的特性。输出电流调节基于由一个控制环路监控的峰值电流模式控制，这种方法在提供固有输入电压前馈补偿的同时简化了环路补偿的设计。TPS92690-Q1器件包含一个高电压启动稳压器，在4.5V至75V的输入范围内工作。PWM控制器专为高速性能而设计，振荡器频率范围高达2MHz。TPS92690-Q1器件具有误差放大器、精密基准、逐周期电流限制和热关断等功能。TPS92690-Q1 器件符合AEC-Q100 1级标准。TPS92690-Q1是一款适用于升压、SEPIC、库克(Cuk)和反激式电流稳压器的N沟道MOSFET(NFET)控制器，非常适合驱动LED负载。该控制器具有宽输入电压范围，可支持多种LED负载的调节。低侧电流感测配合低可调节阈值电压，为调节输出电流提供出色方案，同时保持高系统效率。TPS92690-Q1采用峰值电流模式控制，提供良好的抗干扰能力和固有的逐周期电流限制。可调节的电流感测阈值提供了一种调节LED电流的模拟调光方式，也可用于实现热折返。双功能nDIM引脚提供脉宽调制(PWM)调光输入，可控制主栅极输出实现LED电流的PWM调光。

商品特性

符合AEC-Q100 1级标准的汽车级产品
输入电压范围为 4.5V 至 75V
可调节电流感测（50mV至500mV）
低侧电流感测
2Ω金属氧化物半导体场效应晶体管(MOSFET)栅极驱动器
输入欠压保护
输出过压保护
逐周期电流限制
脉宽调制(PWM)调光输入
可编程振荡器频率
外部同步功能
斜坡补偿
可编程软启动功能
16引脚散热薄型小外形尺寸 (HTSSOP) (PWP) 外露焊盘封装

应用领域

LED驱动器
恒定电流稳压器:升压，库克电路 (Cuk)，反激和单端初级电感转换器 (SEPIC)

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	-
	开关频率	-
	通道数	-
	输出电压	-
	输出电流	-

	属性	参数值
	调光	-
	功能特性	过压保护(OVP)；内置软启动；过温保护(OTP)
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-
	开关管(内置/外置)	-
	恒流精度	-
