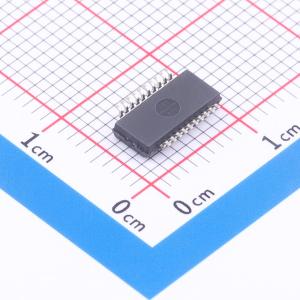

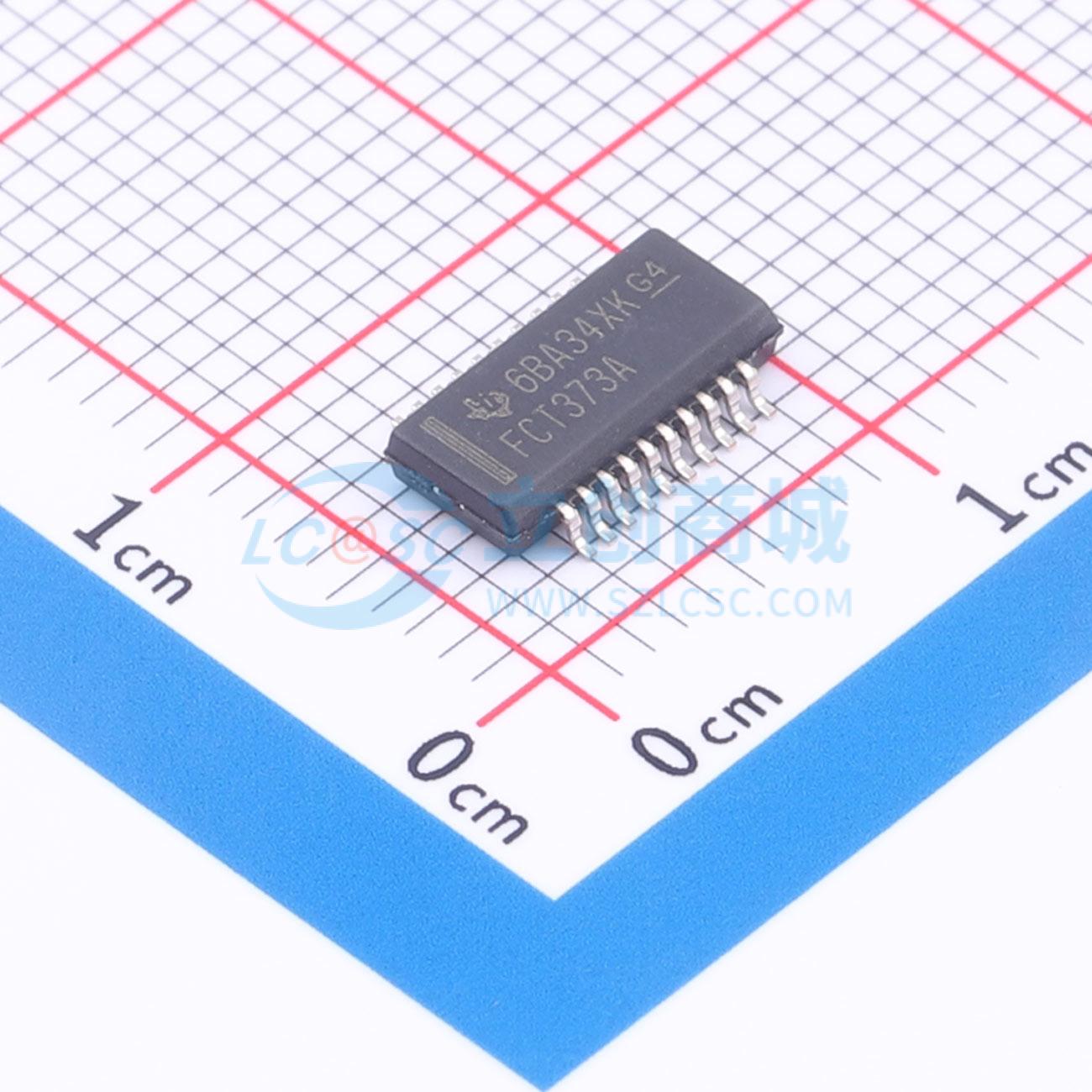

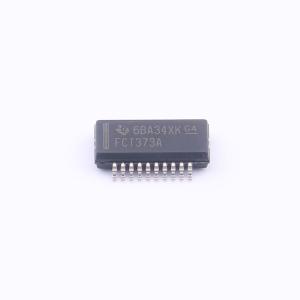

CY74FCT373ATQCT

描述: CY74FCT373T 具有三态输出的八路透明 D 类锁存器
品牌名称: TI(德州仪器)
商品型号: CY74FCT373ATQCT
商品编号: C2859941
商品封装: QSOP-20-150mil
包装方式: 编带
商品毛重: 0.291633克(g)

商品参数

商品概述

FCT373T器件包含八个带三态输出的锁存器，适用于总线架构应用。当锁存使能LE输入为高电平时，触发器对数据透明；当LE从高电平转换为低电平时，满足建立时间要求的数据被锁存。当输出使能OE输入为低电平时，数据输出至总线；当OE为高电平时，总线输出处于高阻态，该模式下仍可向锁存器输入数据。器件针对部分掉电应用做了完整规范，Ioff电路可禁用输出，防止器件掉电时产生损坏器件的反向电流。产品包含CY54FCT373T、CY74FCT373T两种型号。

商品特性

功能和引脚与FCT及F逻辑兼容
同等FCT功能版本中，本产品输出高电平典型值为3.3V，有所降低
集成边沿速率控制电路，可大幅改善噪声特性
Ioff支持部分掉电模式工作
静电放电防护性能超过JESD 22标准，可耐受2000V人体模型、200V机器模型、1000V充电器件模型测试
上升时间和下降时间匹配
完全兼容TTL输入和输出逻辑电平
支持三态输出
CY54FCT373T输出灌电流为32mA，输出拉电流为12mA
CY74FCT373T输出灌电流为64mA，输出拉电流为32mA
最大额定值：电源对地电压范围为-0.5V ~ 7V，直流输入电压范围-0.5V ~ 7V，直流输出电压范围-0.5V ~ 7V，单引脚最大直流输出灌电流为120mA
Q封装热阻抗θJA为68℃/W，SO封装热阻抗θJA为58℃/W
加电工作环境温度范围为-65℃ ~ 135℃，存储温度范围为-65℃ ~ 150℃
所有未使用的器件输入必须接至VCC或GND，才能保证器件正常工作

应用领域

总线架构类应用

	属性	参数值
	商品目录	锁存器
	逻辑类型	D型锁存器
	输出类型	三态
	工作电压	4.75V~5.25V
	通道数	8
	拉电流(IOH)	32mA
	灌电流(IOL)	64mA

	属性	参数值
	传播延迟(tpd)	5.2ns
	系列	FCT
	工作温度	-40℃~+85℃
	建立时间	2ns
	保持时间	1.5ns
	静态电流(Iq)	0.2mA
