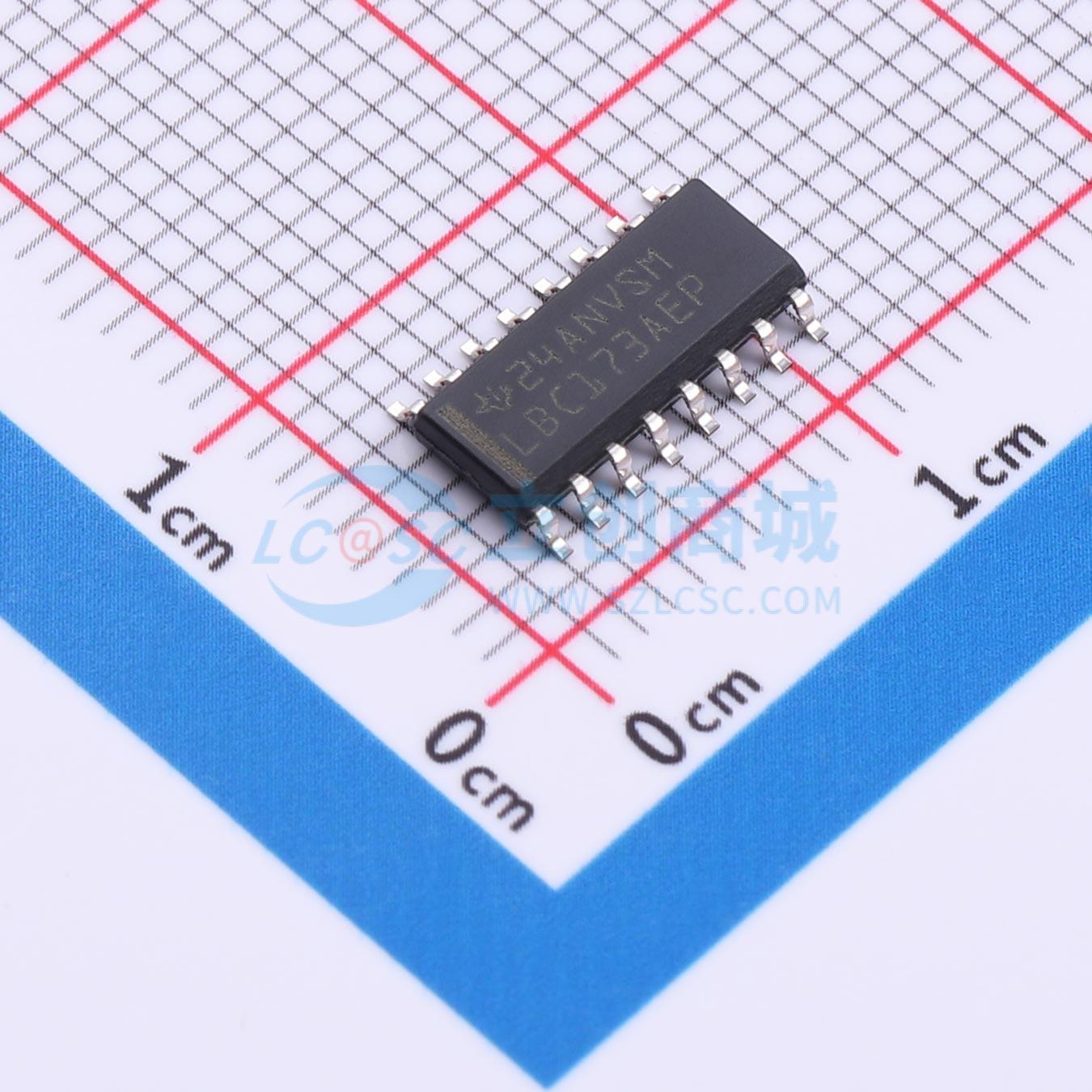

温馨提醒：图片仅供参考，商品以实物为准
SN65LBC173AMDREP
SN65LBC173A-EP四路RS-485差分线路接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 专为TIA/EIA-485、TIA/EIA-422和ISO8482应用设计，信号传输速率高达50Mbps，提供静电放电保护电压超过6kV。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65LBC173AMDREP
- 商品编号
- C2859944
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 1.266667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | 50Mbps | |
| 工作温度 | -55℃~+125℃ |
商品概述
- 专为TIA/EIA-485、TIA/EIA-422 和ISO 8482 应用设计
- 信号传输速率高达50Mbps
- 在总线短路、开路和空闲总线条件下提供故障保护
- 为总线输入提供的静电放电(ESD) 保护电压超过6kV
- 共模总线电压输入范围：-7V 至12V
- 传播延迟时间 <18ns
- 低待机功耗：<32μA
- 针对AM26LS32、DS96F173、LTC488 和SN75173 进行引脚兼容升级
- SN65LBC173A 是一款具有三态输出的四路差分接收器，专为TIA/EIA-485 (RS-485)、TIA/EIA-422 (RS-422) 和ISO 8482（欧盟的RS-485）应用而设计。
- 当数据速率高达甚至超过5000bps 时，该器件针对均衡后的多点总线通信进行了优化。传输介质可采用双绞线电缆、印刷电路板走线或背板。最终数据传输速率和距离取决于介质衰减特性和环境噪声耦合。
- 接收器的正负共模输入电压范围较大，其ESD 保护电压高达6kV，适用于严苛环境中的高速多点数据传输应用。这些器件通过LinBiCMOS进行设计，兼具低功耗特性和极强稳定性。
- G 和 G（上划线）输入为正/负逻辑提供使能控制逻辑，从而使能全部四个驱动器。禁用或关闭器件后，接收器输入针对总线呈现高阻抗状态，从而降低系统负载。
商品特性
- 专为TIA/EIA-485、TIA/EIA-422 和ISO 8482 应用设计
- 信号传输速率高达50Mbps
- 在总线短路、开路和空闲总线条件下提供故障保护
- 为总线输入提供的静电放电(ESD) 保护电压超过6kV
- 共模总线电压输入范围：-7V 至12V
- 传播延迟时间 <18ns
- 低待机功耗：<32μA
- 针对AM26LS32、DS96F173、LTC488 和SN75173 进行引脚兼容升级
应用领域
- 医疗应用
