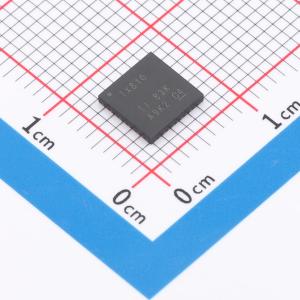

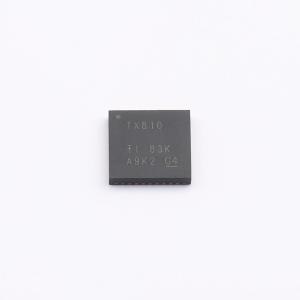

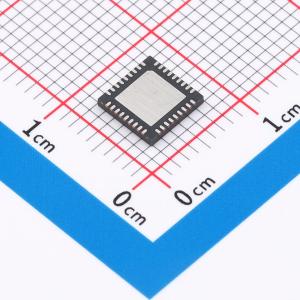

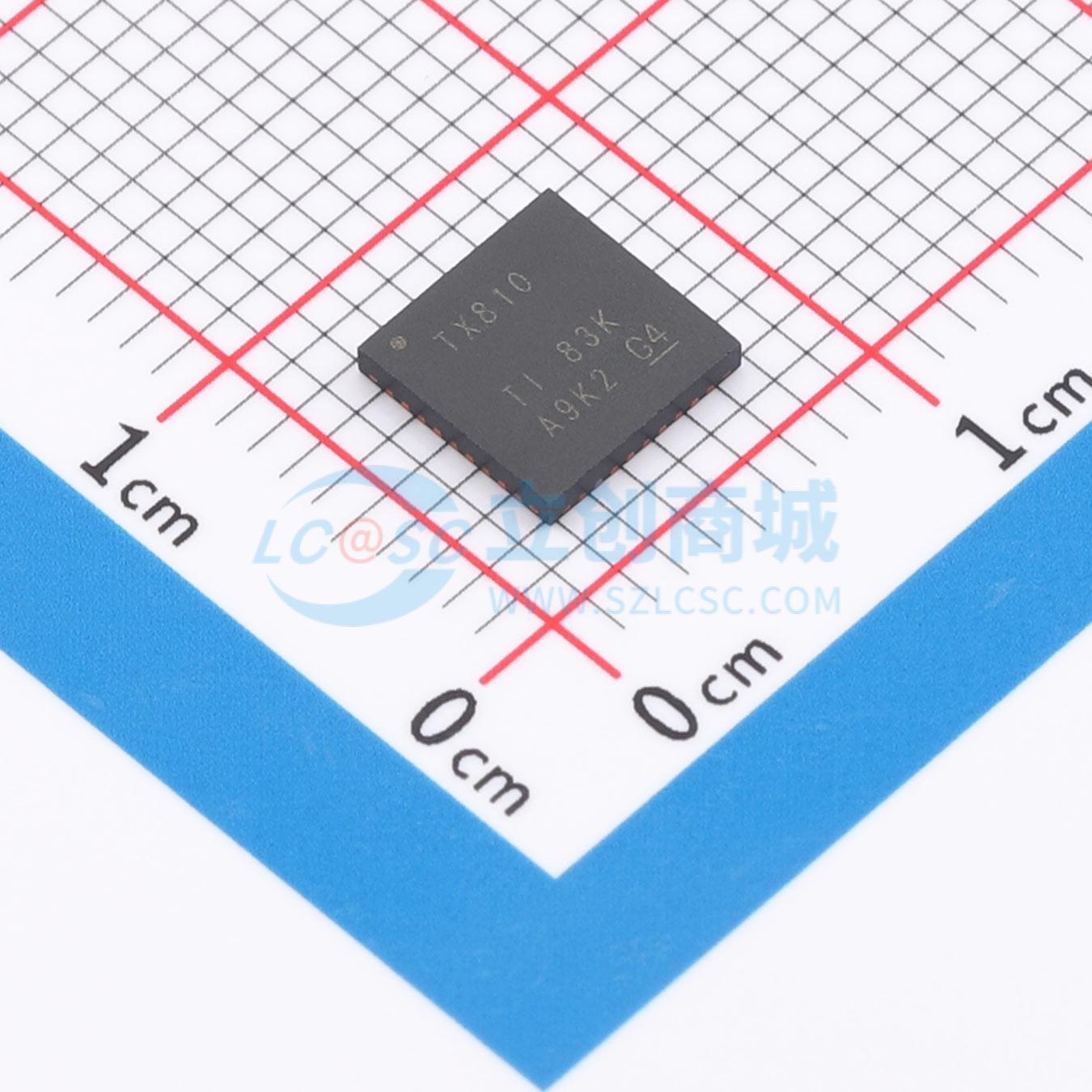

TX810IRHHT

8通道、可编程超声收发开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 适用于超声波系统的 8 通道可编程 T/R 开关 36-VQFN 0 to 70
品牌名称: TI(德州仪器)
商品型号: TX810IRHHT
商品编号: C2860062
商品封装: VQFN-36(6x6)
包装方式: 编带
商品毛重: 0.244095克(g)

商品参数

商品概述

TX810为广泛的超声应用提供了集成解决方案。它是一款8通道、电流可编程的收发开关，采用6mm × 6mm小型封装。当高压发射机信号施加到输入端时，内部二极管会限制输出电压。同时，TX810在接收模式下的插入损耗降至最低。与传统的收发开关不同，TX810包含一个3位接口，用于根据不同的性能和功率要求将偏置电流从7mA编程至0mA。当TX810的偏置电流设置为0mA（即高阻抗模式）时，该器件被配置为掉电模式。在高阻抗模式下，TX810不会给高压发射机增加额外负载。此外，该器件可在不到1µs的时间内从掉电模式唤醒。凭借这些先进的可编程特性，系统可实现显著的节能效果。

商品特性

用于超声的紧凑型收发开关
灵活的可编程性
8种偏置电流设置
8种功率/性能组合
易于进行上电/掉电控制
快速唤醒时间
双电源供电
优化的插入损耗

应用领域

医疗超声
工业超声

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	-
	通道数	8
	工作电压	-5V~5V

	属性	参数值
	导通电阻(Ron)	30Ω
	工作温度	0℃~+70℃
	带宽	140MHz
	传播延迟(tpd)	1.3ns
