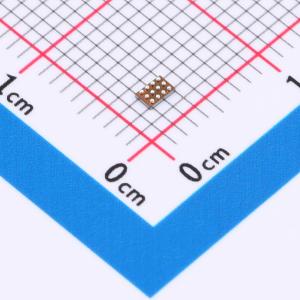

温馨提醒：图片仅供参考，商品以实物为准

TPS62356YZGR

采用芯片级封装、具备I²C兼容接口的800 mA/1000 mA、3 MHz同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62356 具有 I2C 用于动态电压调节的 1A、3MHz 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS62356YZGR
商品编号: C2859881
商品封装: DSBGA-12
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

TPS6235x器件是一款高频同步降压型直流-直流转换器，专为电池供电的便携式应用而优化。该器件适用于低功耗应用，支持高达800 mA的负载电流，并允许使用小型、低成本的电感器和电容器。该器件非常适合由单节锂离子电池供电的手机及类似便携式应用。其输出电压范围可通过I²C接口调节至低至0.6 V，可支持智能手机、个人数字助理（PDA）和手持计算机中的低压数字信号处理器（DSP）和处理器核心电源。 TPS6235x以3 MHz的固定开关频率运行，在轻负载电流时进入效率优化的省电模式，以在整个负载电流范围内保持高效率。在关断模式下，电流消耗降至小于2 μA。串行接口与快速/标准和高速模式I²C规范兼容，允许高达3.4 Mbps的传输速率。该通信接口用于动态电压调节，电压步长低至2.5 mV，还可用于重新编程操作模式（轻负载脉冲频率调制（PFM）、快速PFM或强制脉冲宽度调制（PWM））或禁用/启用输出电压。

商品特性

3 MHz运行时效率达88%
V₁ = 2.7 V时输出电流达800 mA
3 MHz固定频率运行
同类产品中最佳的负载和线路瞬态响应
完整的1 mm元件高度解决方案
±2%的PWM直流电压精度
35 ns最小导通时间
效率优化的省电模式（轻负载PFM）、瞬态优化的省电模式（快速PFM），典型静态电流28 μA
兼容I²C接口，速率高达3.4 Mbps
引脚可选输出电压，可实时同步至外部时钟信号
提供10引脚QFN（3x3 mm）和12引脚NanoFree（CSP）封装

应用领域

符合SmartReflex标准的电源、分离式电源DSP和微处理器解决方案（OMAP、XSCALE）
手机、智能手机
个人数字助理（PDA）、掌上电脑
数码相机
微型直流-直流转换器模块

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	1.5V~1.98V
	输出电流	1A
	开关频率	3MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	35uA
	开关管(内置/外置)	内置
	输出类型	可调
