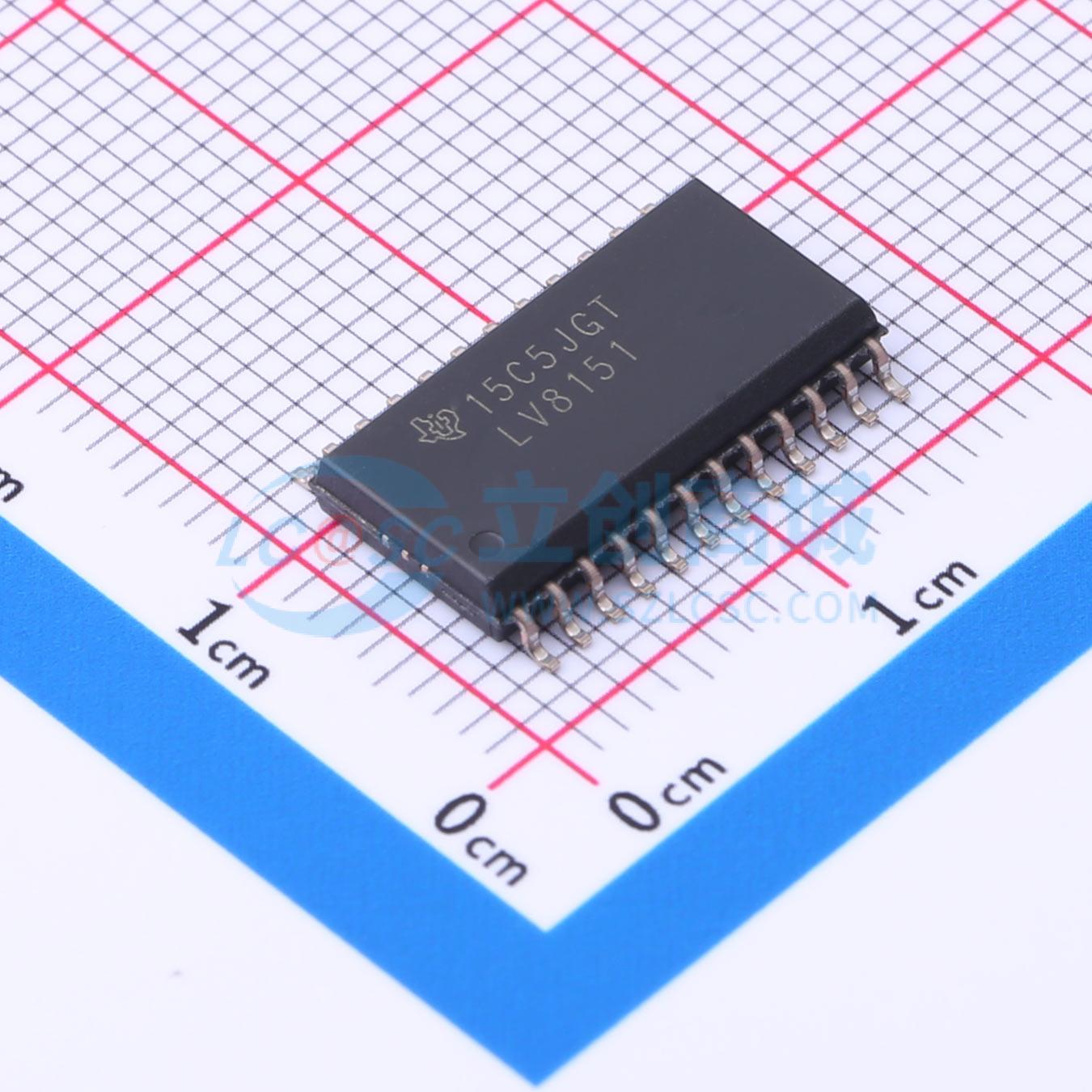

SN74LV8151DWR
10位通用施密特触发器缓冲器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV8151 具有 TTL 兼容型 CMOS 输入的 10 通道、2V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV8151DWR
- 商品编号
- C2859850
- 商品封装
- SOIC-24-300mil
- 包装方式
- 编带
- 商品毛重
- 1.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 输入高电平(VIH) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV | |
| 输出高电平(VOH) | 2V；3.8V；2.48V | |
| 输出低电平(VOL) | 440mV；400mV；100mV；550mV | |
| 传播延迟(tpd) | 9ns@5V,15pF | |
| 系列 | 74LV | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
SN74LV8151是一款带三态输出的10位通用施密特触发缓冲器，设计用于2 V至5.5 V VCC工作电压范围。逻辑控制(T/C)引脚允许用户将Y1至Y8配置为同相输出或反相输出。当T/C为高电平时，Y输出为同相（原逻辑）；当T/C为低电平时，Y输出为反相（互补逻辑）。当输出使能(OE)输入为低电平时，器件将数据从Dn传输到Yn。当OE为高电平时，Y输出处于高阻态。A到P通路是一个简单的施密特触发缓冲器，B到N通路是一个简单的施密特触发反相器。该器件完全符合采用Ioff的部分掉电应用规范。Ioff电路禁用输出，可防止器件断电时产生有害的反向电流流过器件。为了确保上电或断电过程中的高阻态，OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。
商品特性
- 施密特触发输入支持缓慢的输入上升/下降时间
- Y输出的极性控制可选择原逻辑或互补逻辑
- Ioff支持部分掉电模式工作
- 所有端口支持混合模式电压工作
- 闩锁性能超过JESD 17标准要求的250 mA
- ESD防护性能超过JESD 22标准
- 可承受2000-V人体模型(A114-A)静电放电
- 可承受200-V机器模型(A115-A)静电放电
- 可承受1000-V充电器件模型(C101)静电放电
