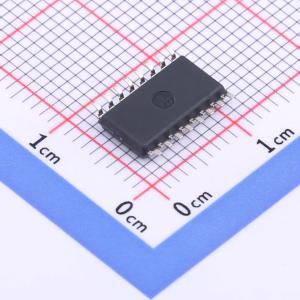

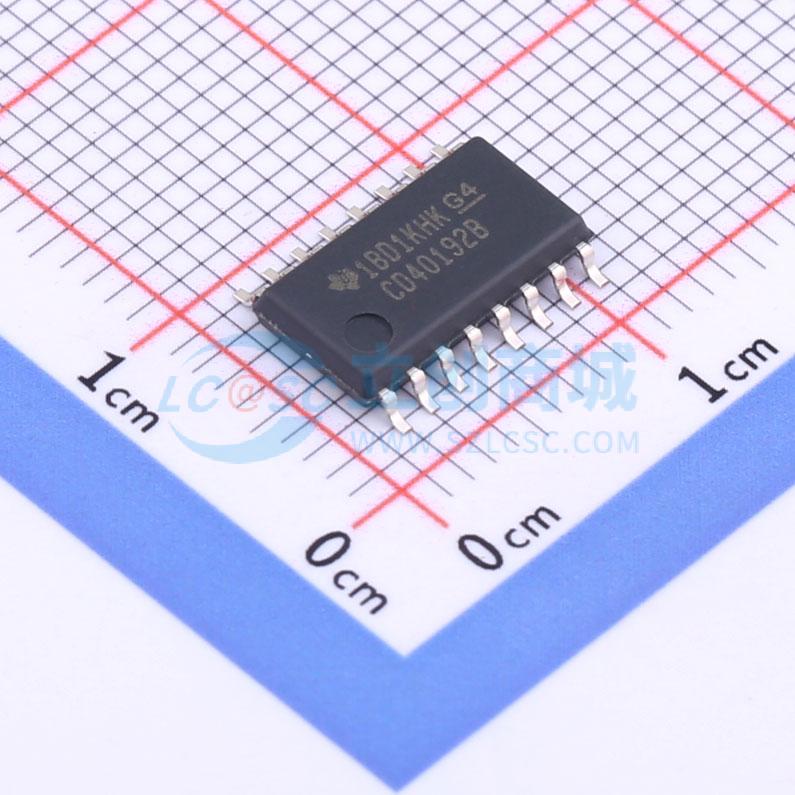

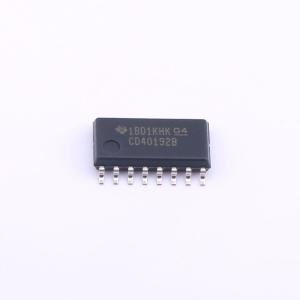

CD40192BNSR
CMOS 可预置向上/向下计数器
- 描述
- CD40192B CMOS 可预置 BCD 加/减计数器(具有重置功能的双时钟)
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD40192BNSR
- 商品编号
- C2859796
- 商品封装
- SO-16-208mil
- 包装方式
- 编带
- 商品毛重
- 0.507143克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | BCD计数器 | |
| 计时方向 | 向下计数器;向上计数器 | |
| 工作电压 | 3V~18V | |
| 元件数 | - | |
| 触发沿 | 上升沿 | |
| 复位方式 | 异步 |
| 属性 | 参数值 | |
|---|---|---|
| 计时方式 | 同步 | |
| 计数速率 | 8MHz | |
| 传播延迟(tpd) | 120ns | |
| 耗散功率(Pd) | 500mW | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 多模式计数;复位功能;异步并行加载;级联计数器;同步计数 |
商品概述
该产品为CMOS可预设加减计数器,采用双时钟设计带复位功能,属于高压型产品,额定电压20V,分为CD40192 BCD型、CD40193 二进制型两类。CD40192B可预设BCD加减计数器与CD40193B可预设二进制加减计数器,均由4个同步时钟驱动的门控D型触发器连接构成,设有4个独立干扰输入线、预设使能控制端、独立的加时钟信号端、减时钟信号端和主复位端,提供4个缓冲Q信号输出,以及适配多级计数方案的进位输出与借位输出。复位为异步于时钟的操作,复位信号有效时所有输出清零;预设使能为低电平时,可异步于时钟将每个输出单独编程为对应干扰输入的电平。加计数在加时钟信号的上升沿触发,此时要求减时钟线路为高电平;减计数在减时钟信号的上升沿触发,此时要求加时钟线路为高电平。进位信号在计数器达到加计数模式最大计数后半个时钟周期变低,借位信号在计数器达到减计数模式最小计数后半个时钟周期变低,多级器件级联无需额外外部电路,仅需将借位输出、进位输出分别连接到后级计数器的减时钟输入、加时钟输入即可。产品提供多种封装形式,包括16引脚密封双列直插陶瓷封装、16引脚双列直插塑料封装、16引脚小外形封装、16引脚薄型收缩小外形封装。直流供电电压范围为-0.5V至+20V,输入电压范围为-0.5V至VDD+0.5V,直流输入电流范围为±10mA,工作温度范围为-55℃至+125℃,存储温度范围为-65℃至+150℃,焊接时引脚距外壳1.59±0.79mm位置最长可承受10秒265℃高温
商品特性
- 具备独立的加计数、减计数时钟线路
- 级联时具备同步高速进位和借位传播延迟
- 具备异步复位和预设能力
- 中等速度运行,典型值fCL为8MHz@10V
- 支持5V、10V、15V参数额定值
- 输出特性标准化、对称
- 20V下静态电流100%测试
- 全封装温度范围内,18V下最大输入电流为1μA,25℃、18V下最大输入电流为100nA
- 全封装温度范围内具备稳定噪声容限,VDD=5V时为1V,VDD=10V时为2V,VDD=15V时为2.5V
- 符合B系列CMOS器件描述相关标准要求
- 单封装功耗:温度-55℃至+100℃时为500mW,温度+100℃至+125℃按12mW/℃线性降额至200mW
- 每个输出晶体管器件功耗在全温度范围内为100mW
应用领域
- 加减差值计数
- 多级脉动计数
- 同步分频器
- 模数与数模转换
- 可编程二进制或BCD计数
