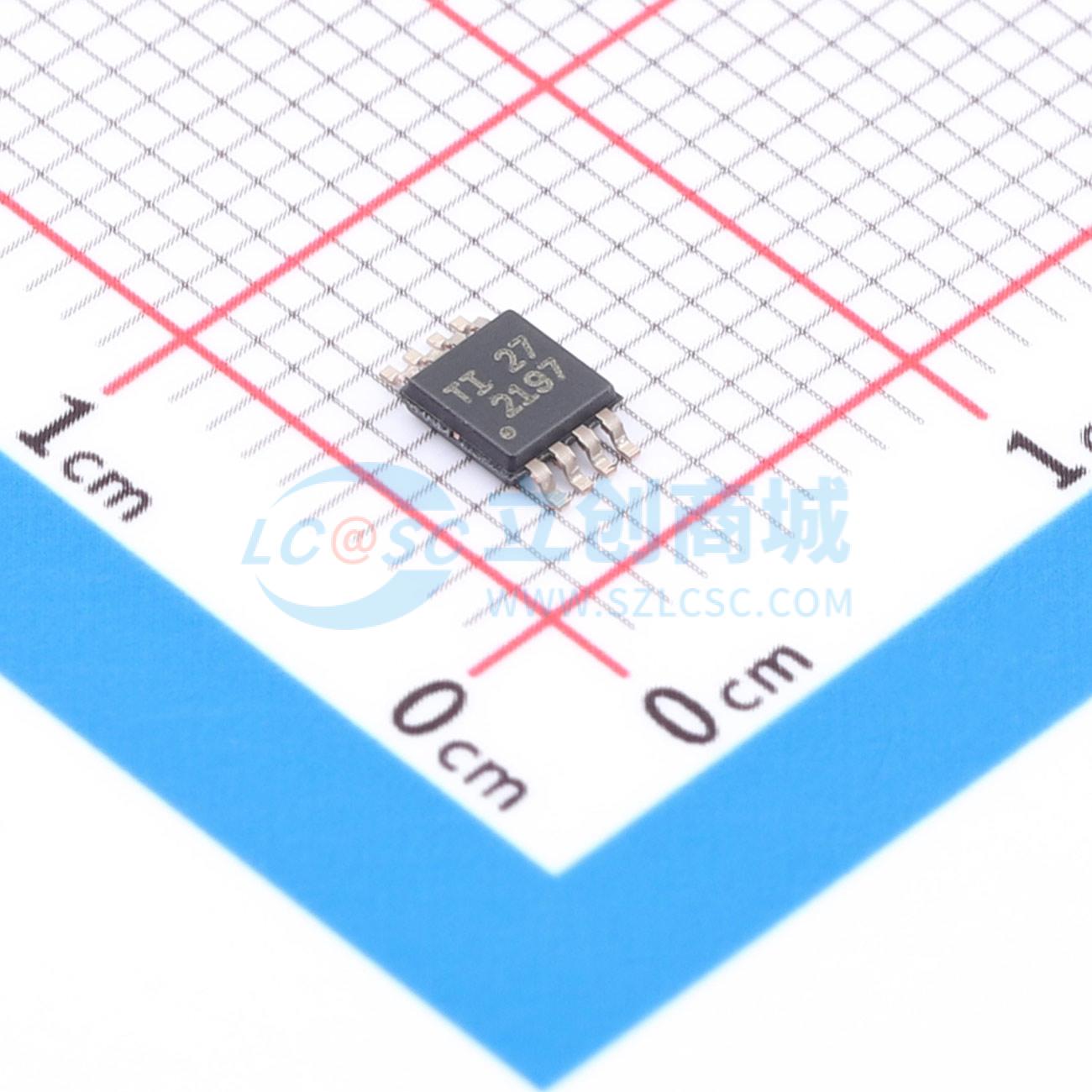

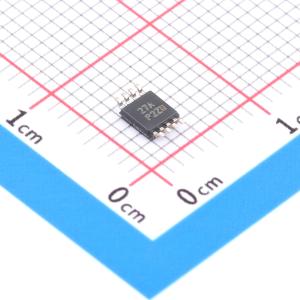

OPA2197QDGKRQ1
OPAx197-Q1 36V 精密轨到轨输入/输出、低失调电压、低输入偏置电流 e-trim 运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA2197-Q1 汽车类双通道 36V、精密轨到轨输入/输出、低失调电压运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2197QDGKRQ1
- 商品编号
- C2859819
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.105266克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入偏置电流(Ib) | 5pA | |
| 输入失调电压(Vos) | 25uV | |
| 共模抑制比(CMRR) | 140dB | |
| 压摆率(SR) | 20V/us | |
| 输出电流 | 65mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 静态电流(Iq) | 1mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-2.25V；2.25V~18V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 5.5nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 2pA |
商品概述
OPAx197-Q1 系列是新一代 36V e-trim 运算放大器的一部分。使用专有的封装级修整方法，在塑模成型工艺之后的最后制造步骤中实现失调和失调温度漂移，可更大限度地减少固有的输入晶体管不匹配的影响和在封装成型过程中引入的误差。这些器件具有出色的直流精度和交流性能，包括轨至轨输入/输出、低失调电压（典型值为 ±5μV）、低温漂（典型值为 ±0.2μV/°C）和 10MHz 带宽。OPAx197-Q1 具有独特功能，例如电源轨的差分输入电压范围、高输出电流 (±65mA)、高达 1nF 的高容性负载驱动以及高压摆率 (20V/μs)，是一款稳定可靠的高性能运算放大器，适用于各种高电压工业应用。OPAx197-Q1 在整个温度范围内保持超低的输入失调电压。
商品特性
- 符合面向汽车应用的 AEC-Q100 标准：温度等级 1: -40°C 至 +125°C，TA
- 低失调电压：±250μV（最大值）
- 低失调电压漂移：±0.2μV/°C
- 低噪声：1 kHz 时为 5.5nV/√Hz
- 高共模抑制：140 dB
- 低偏置电流：±5pA
- 轨至轨输入和输出
- 宽带宽：10 MHz GBW
- 高压摆率：20V/µs
- 低静态电流：每个放大器 1 mA
- 宽电源电压：±2.25V 至 ±18V，4.5V 至 36V
- EMI/RFI 滤波输入
- 电源轨的差分输入电压范围
- 高容性负载驱动能力：1nF
- 行业标准封装：采用超小型 8 引脚 VSSOP 封装的单通道和双通道，14 引脚 TSSOP 四通道
应用领域
- 逆变器和电机控制
- 直流/直流转换器
- 车载充电器 (OBC) 和无线充电器
- 电池管理系统 (BMS)
