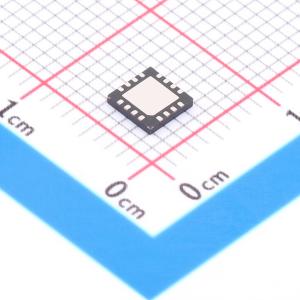

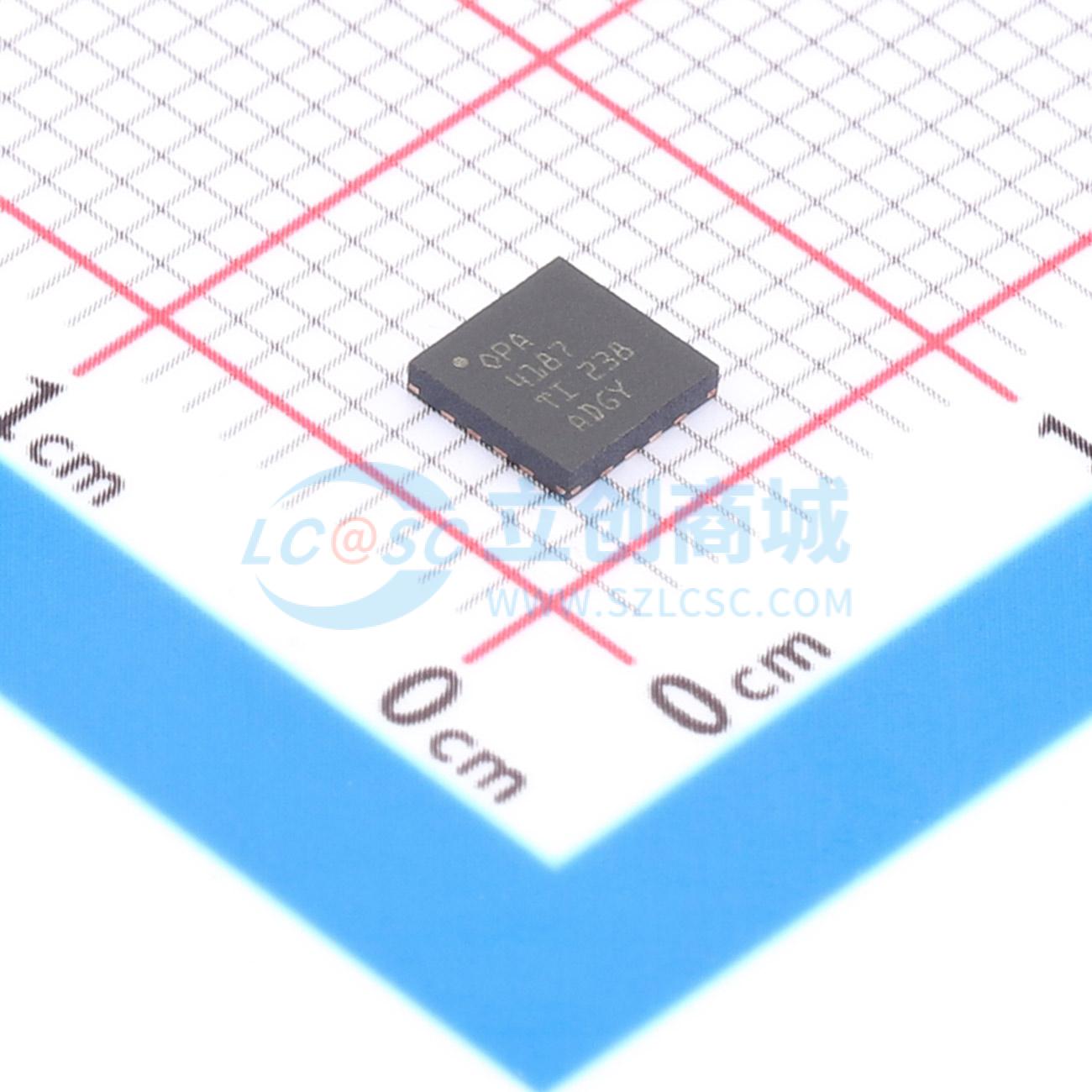

温馨提醒：图片仅供参考，商品以实物为准
OPA4187IRUMR
OPA4187IRUMR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA4187 零漂移（10μV、0.001μV/°C）、多路复用器友好型、低噪声、RRO、CMOS 四通道精密运算放大器（四通道）
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4187IRUMR
- 商品编号
- C2860975
- 商品封装
- WQFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.085125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 四路 | |
| 增益带宽积(GBP) | 550kHz | |
| 输入偏置电流(Ib) | 100pA | |
| 输入失调电压(Vos) | 1uV | |
| 共模抑制比(CMRR) | 140dB | |
| 压摆率(SR) | 0.2V/us | |
| 输出电流 | 55mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 1nV/℃ | |
| 静态电流(Iq) | 100uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 36V | |
| 双电源(Vee ~ Vcc) | -18V~-2.25V；2.25V~18V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 20nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 500pA |
商品概述
OPAx187 系列运算放大器采用自动归零技术，可在时间和温度范围内同步提供低失调电压 (1µV) 以及近似为零的漂移。此类微型、高精度、低静态电流放大器提供高输入阻抗和流入高阻抗负载的摆幅在5mV 电源轨范围内的轨至轨输出。输入共模范围包括负电源轨。单电源或双电源可在4.5V 至36V（±2.25V 至±18V）范围内使用。 OPAx187 器件的单通道版本采用微型8 引脚超薄小外形尺寸(VSSOP) 封装、5 引脚SOT-23 封装和8 引脚小外形尺寸集成电路(SOIC) 封装。双通道版本采用8引脚VSSOP 和8 引脚SOIC 封装。四通道版本采用14 引脚SOIC、14 引脚TSSOP 和16 引脚WQFN 封装。所有版本的额定工作温度范围均为 -40°C 至 +125°C。 OPAx187 具有高精度低侧电流测量功能 G = 1000·R_SHUNT·I
商品特性
- 低失调电压：10µV（典型值）
- 零漂移：0.001µV/°C
- 低噪声：15nV/√Hz
- 电源抑制比(PSRR)：160dB
- 共模抑制比(CMRR)：140dB
- AOL：160dB
- 静态电流：100µA
- 宽电源电压：±2.25V 至 ±18V
- 轨至轨输出运行，输入包括负电源轨
- 低偏置电流：100pA（典型值）
- 已滤除电磁干扰(EMI) 的输入
- 微型封装
应用领域
- 桥式放大器
- 应力计
- 测试和测量仪器
- 变频器应用
- 温度测量
- 电子称
- 医疗仪表
- 热电阻(RTD) 放大器
- 精密有源滤波器
- 低侧电流监控
