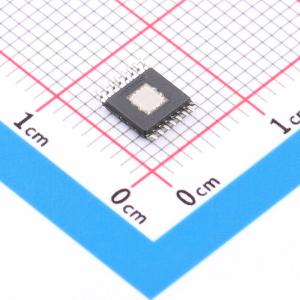

DRV8876QPWPRQ1

DRV8876-Q1是一款集成式电机驱动器，具备N沟道H桥、电荷泵、电流感应与比例输出、电流调节以及保护电路。电荷泵通过支持N沟道MOSFET半桥和100%占空比驱动来提高效率。该系列器件提供引脚兼容的RDS(on)变体，可在最小化设计变更的情况下支持不同负载。 IPROPI引脚上的内部电流镜架构实现了电流感应和调节。这消除了对大功率分流电阻器的需求，节省了电路板空间并降低了系统成本。IPROPI电流感应输出允许微控制器检测电机堵转或负载条件的变化。利用外部电压参考引脚VREF，这些器件可以在启动和高负载事件期间调节电机电流，无需微控制器干预。 低功耗睡眠模式通过关闭大部分内部电路实现超低静态电流消耗。内部保护功能包括电源欠压锁定、电荷泵欠压、输出过流和器件过温。故障状态通过nFAULT引脚指示。

• 符合AEC-Q100汽车应用标准：– 温度等级1：环境温度TA为-40℃至+125℃
• 提供功能安全相关文档，有助于功能安全系统设计
• N沟道H桥电机驱动器 – 驱动一个双向有刷直流电机 – 两个单向有刷直流电机 – 其他阻性和感性负载
• 4.5 V至37 V的工作电源电压范围
• 引脚兼容的RDS(on)变体 – DRV8874-Q1：200 mΩ（高端 + 低端） DRV8876-Q1：700 mΩ（高端 + 低端）
• 高输出电流能力 – DRV8874-Q1：6 A峰值 DRV8876-Q1：3.5 A峰值
• 集成电流感应和调节功能
• 比例电流输出（IPROPI）
• 可选电流调节模式（IMODE） – 逐周期或固定关断时间
• 可选输入控制模式（PMODE） – PH/EN和PWM H桥控制模式 – 独立半桥控制模式
• 支持1.8 V、3.3 V和5 V逻辑输入
• 超低功耗睡眠模式 - 在VVM = 24 V、TJ = 25℃时 <1 μA
• 采用扩频时钟技术，降低电磁干扰（EMI）
• 集成保护功能 – 欠压锁定（UVLO） – 电荷泵欠压（CPUV） 过流保护（OCP） – 自动重试或输出锁存关闭（IMODE） 热关断（TSD） – 自动故障恢复 – 故障指示引脚（nFAULT）

• 有刷直流电机
• 伺服电机和执行器
• HVAC风门
• 警笛和压电元件
• 侧视镜倾斜和折叠
• 电子换挡器调节和锁定
