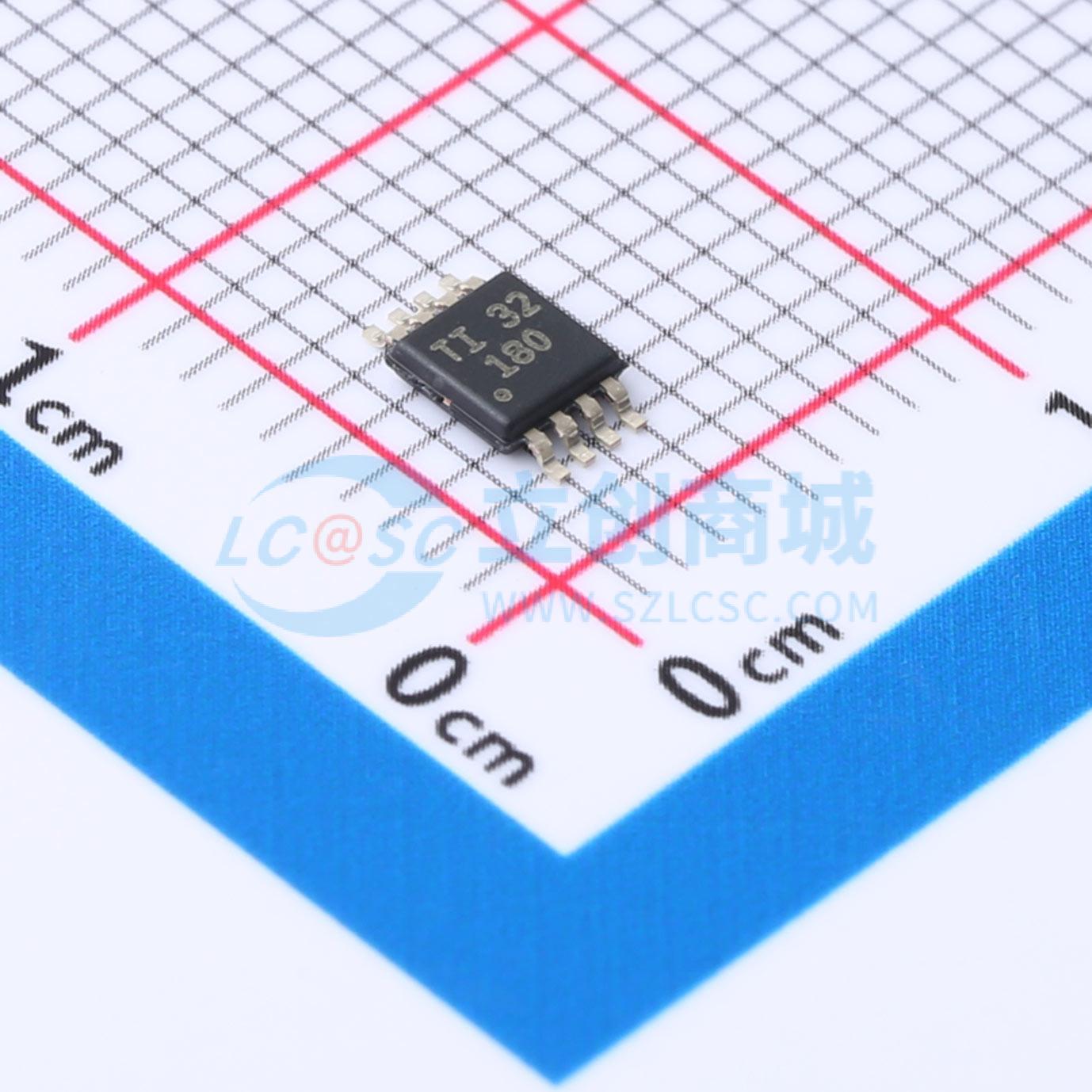

温馨提醒：图片仅供参考，商品以实物为准
OPA180QDGKRQ1
零漂移、低噪声、轨至轨输出、36V 零漂移运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA180-Q1 通过汽车认证的 0.1μV/°C 温漂、低噪声、RRO、36V 零温漂运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA180QDGKRQ1
- 商品编号
- C2860579
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 2MHz | |
| 输入偏置电流(Ib) | 250pA | |
| 输入失调电压(Vos) | 15uV | |
| 共模抑制比(CMRR) | 114dB | |
| 压摆率(SR) | 0.8V/us | |
| 输出电流 | 18mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 100nV/℃ | |
| 静态电流(Iq) | 450uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-2.25V；2.25V~18V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 10nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 3.4nA |
商品概述
OPA180-Q1 和 OPA2180-Q1 运算放大器采用 TI 的专有零漂移技术，可同时提供低失调电压 (75μV)，并随时间推移和温度变化实现接近零漂移的性能。这些高精度、低静态电流微型运算放大器提供高输入阻抗和摆幅在电源轨 18mV 之内的轨至轨输出。输入共模范围包括负电源轨。电压范围为 4V 至 36V（±2V 至 ±18V）的单电源或双电源均可使用。 单通道和双通道版本均采用 VSSOP - 8 封装。单封装产品 (OPA180 - Q1) 的额定温度范围为 -40°C 至 +125°C，双封装 (OPA2180 - Q1) 的额定温度范围为 -40°C 至 +105°C。
商品特性
- 符合汽车类应用的要求，具有符合 AEC - Q100 标准的下列特性
- OPA180 - Q1 器件温度等级 1： -40°C 至 +125°C 环境运行温度范围
- OPA2180 - Q1 器件温度等级 2： -40°C 至 +105°C 环境运行温度范围
- 器件 HBM ESD 分类等级 1C
- 器件 CDM ESD 分类等级 C5
- 宽电源电压：±2V 至 ±18V
- 低失调电压：75μV（最大值）
- 零漂移：0.1μV/°C
- 低噪声：10nV/√Hz
- 极低 1/f 噪声
- 出色的直流精度：电源抑制比 (PSRR)；126dB 共模抑制比 (CMRR)：114dB 开环路增益 (AOL)：120dB
- 静态电流：525μA（最大值）
- 轨至轨输出：输入包括负电源轨
- 低偏置电流：250pA（典型值）
- 已过滤射频干扰 (RFI) 的输入
- MicroSIZE 封装
应用领域
- 汽车高精度电流测量
- 车载充电器 (OBC)
- 电池管理系统 (BMS)
- 电机控制
- 牵引逆变器
