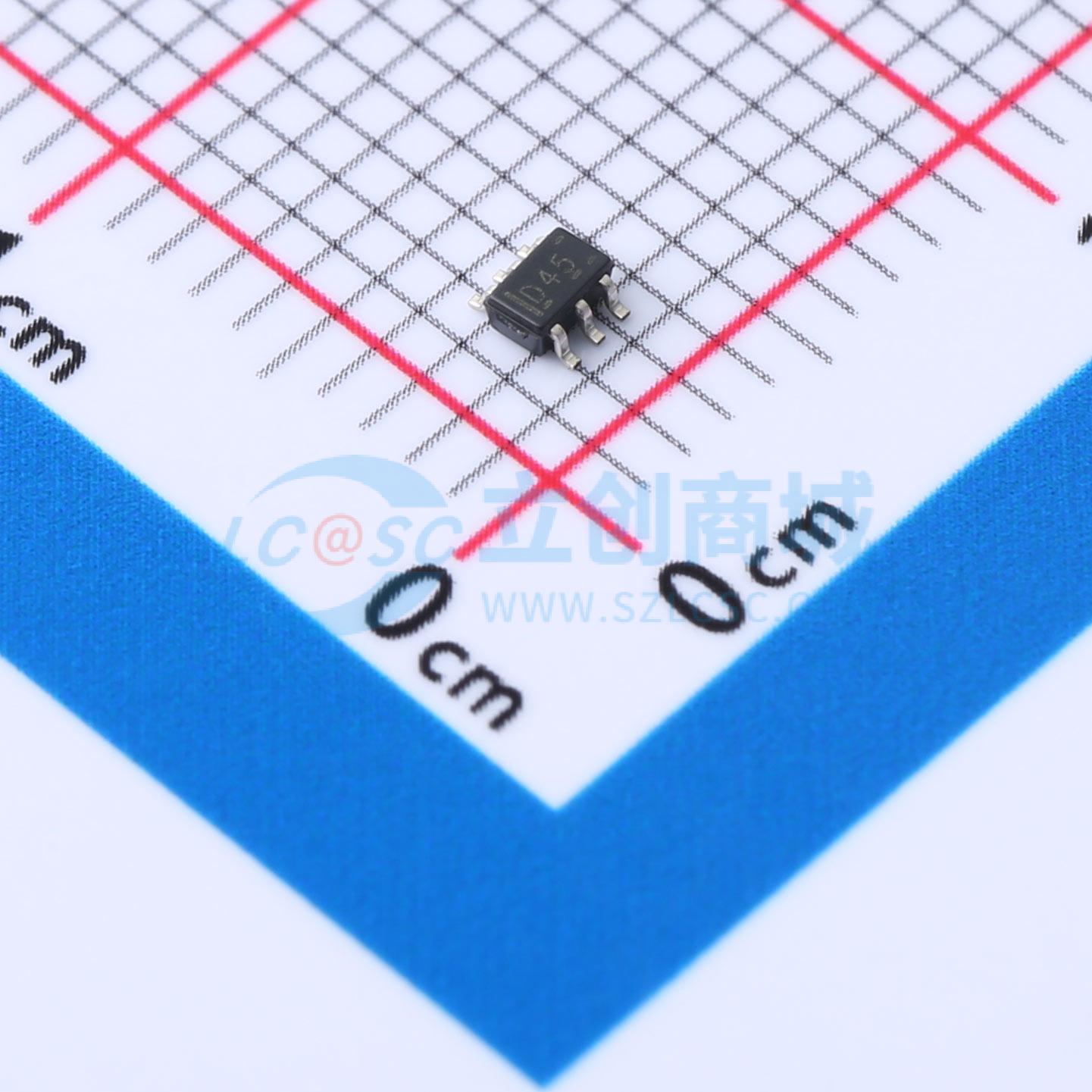

SN74LVC1G374DCKR
单D型触发器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G374 具有三态输出的单路 D 型触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G374DCKR
- 商品编号
- C2859827
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.033019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.65V~5.5V | |
| 时钟频率(fc) | 175MHz | |
| 功能 | - | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 输出类型 | 三态 | |
| 传播延迟(tpd) | 4ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74LVC系列 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 静态电流(Iq) | 10uA | |
| 输入电容 | 3pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | - | |
| 建立时间 | 1.5ns | |
| 保持时间 | 1.5ns |
商品概述
SN74LVC1G374是一款带三态输出的单D型触发器，设计用于1.65V~5.5V VCC工作环境。三态输出专为驱动高容性负载或相对低阻抗负载设计。在时钟输入的正跳变沿，Q输出会被设置为数据输入端建立的逻辑电平。带缓冲的输出使能输入可将输出设置为正常逻辑电平（高或低逻辑电平）或高阻态，高阻态下输出不会对总线线路产生明显负载或驱动，高阻态与增强的驱动能力使其无需接口或上拉元件即可驱动总线线路。输出使能不影响触发器的内部操作，输出处于高阻态时，仍可保留旧数据或输入新数据。为确保上下电过程中保持高阻态，输出使能端应通过上拉电阻接VCC，电阻最小值由驱动器的灌电流能力决定。器件完全支持使用Ioff的部分掉电应用，Ioff电路可禁用输出，防止器件掉电时产生有害的反向电流。器件内置有限ESD防护，存储或操作时需做好防护，避免MOS栅极被静电损伤。
商品特性
- 支持5V VCC工作
- 输入可承受最高5.5V电压
- 支持向下电平转换至VCC
- 3.3V条件下最大传输延迟tpd为4ns
- 低功耗，最大静态电流Icc为10μA
- 3.3V条件下输出驱动能力为±24mA
- Ioff支持热插入、部分掉电模式和反向驱动保护
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD防护性能符合JESD 22规范，人体模型2000V，机器模型200V，充电器件模型1000V
- 提供多种封装可选
应用领域
- 缓冲寄存器
- 输入输出端口
- 双向总线驱动器
- 工作寄存器
