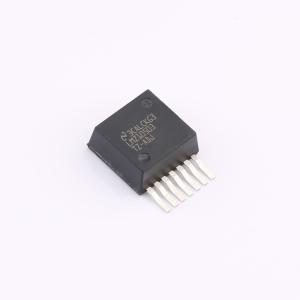

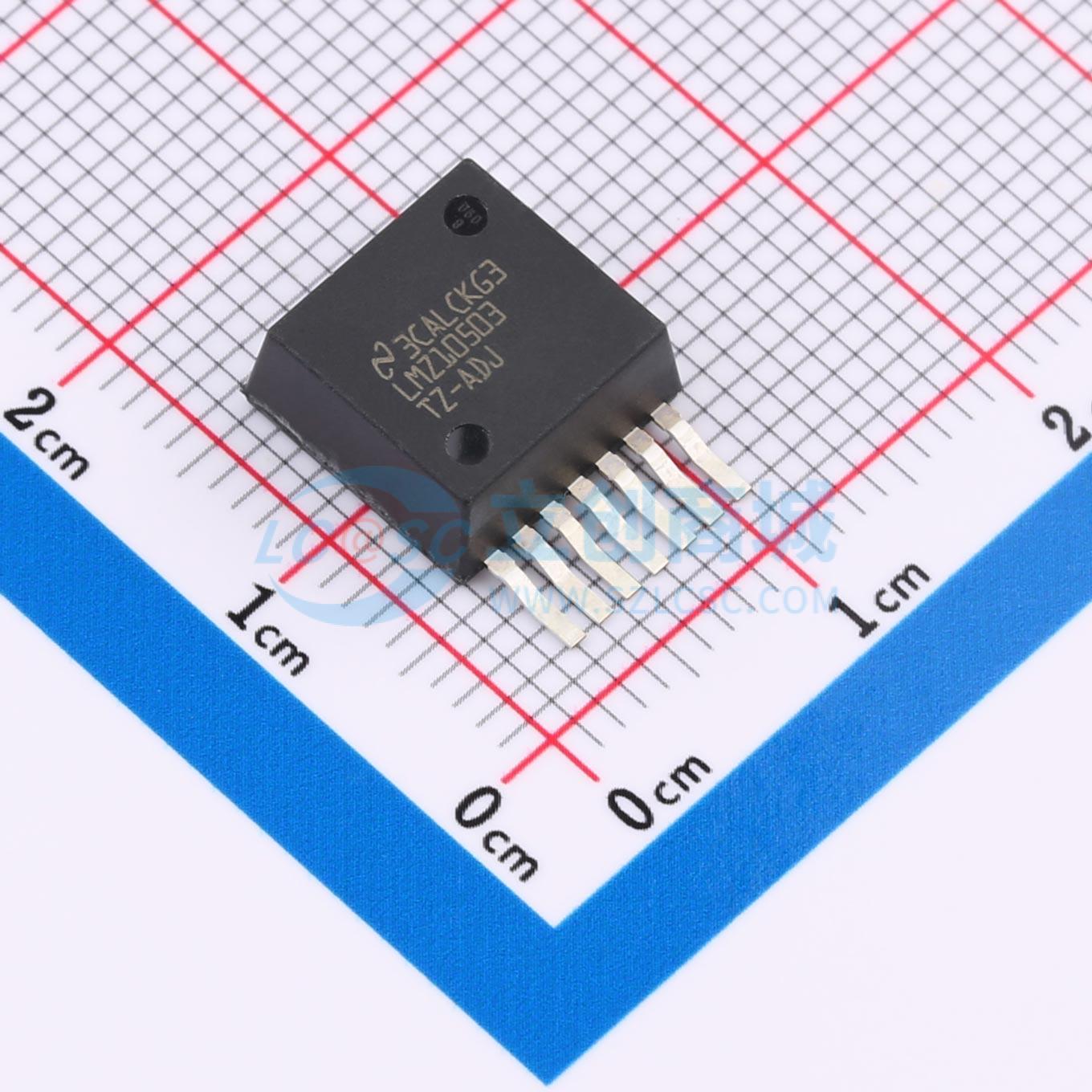

LMZ10503TZE-ADJ/NOPB
降压型 2.95V~5.5V 800mV~5V 3A 15W
- 描述
- LMZ10503 采用引线式表面贴装 TO 封装的 5.5V、3A 电源模块
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMZ10503TZE-ADJ/NOPB
- 商品编号
- C2859811
- 商品封装
- TO-PMOD-7
- 包装方式
- 管装
- 商品毛重
- 2.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 2.95V~5.5V | |
| 输出电压精度 | ±1.63% | |
| 输出电压(Vout) | 800mV~5V | |
| 输出电流(最大值) | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 15W | |
| 转换效率 | 96% | |
| 静态电流(Iq) | 260uA | |
| 开关频率 | 750kHz | |
| 纹波噪声 | 7mVp-p | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃ |
商品概述
LMZ10503 电源模块是一款完整的易用型直流/直流解决方案，能够驱动高达3A 的负载，并且拥有出色的电源转换效率、输出电压精度以及线路和负载调节性能。LMZ10503 采用创新型封装，可提高散热性能并支持手工或机器焊接。 LMZ10503 的输入电压轨范围为2.95V 至5.5V，提供的高精度可调节输出电压低至0.8V。PWM 开关的固定频率为1MHz，确保了EMI 特性的可预测性。两个外部补偿组件经过调节可设置最快的响应时间，并且允许选用陶瓷输出电容和/或电解输出电容。外部可编程软启动电容便于控制启动过程。LMZ10503 是一款稳定可靠的解决方案，具有以下功能：用于针对过流或短路故障提供保护的无损逐周期峰值电流限制、热关断、输入低压锁定和预偏置启动。
商品特性
- 集成屏蔽电感器
- 使用外部软启动、跟踪和精密使能端实现灵活启动排序
- 针对浪涌电流以及输入UVLO 和输出短路等故障提供保护
- 便于装配和制造的单个外露焊盘和标准引脚分布
- 与以下器件引脚到引脚兼容：LMZ10504（最大4A/20W）LMZ10505（最大5A/25W）
应用领域
- 从3.3V 和5V 电源轨到负载点的转换
- 空间受限型应用
- 噪声敏感型应用（例如收发器、医疗设备）
