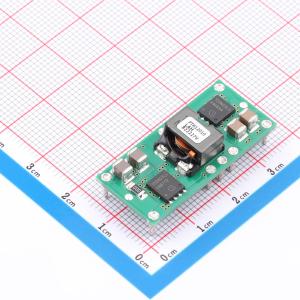

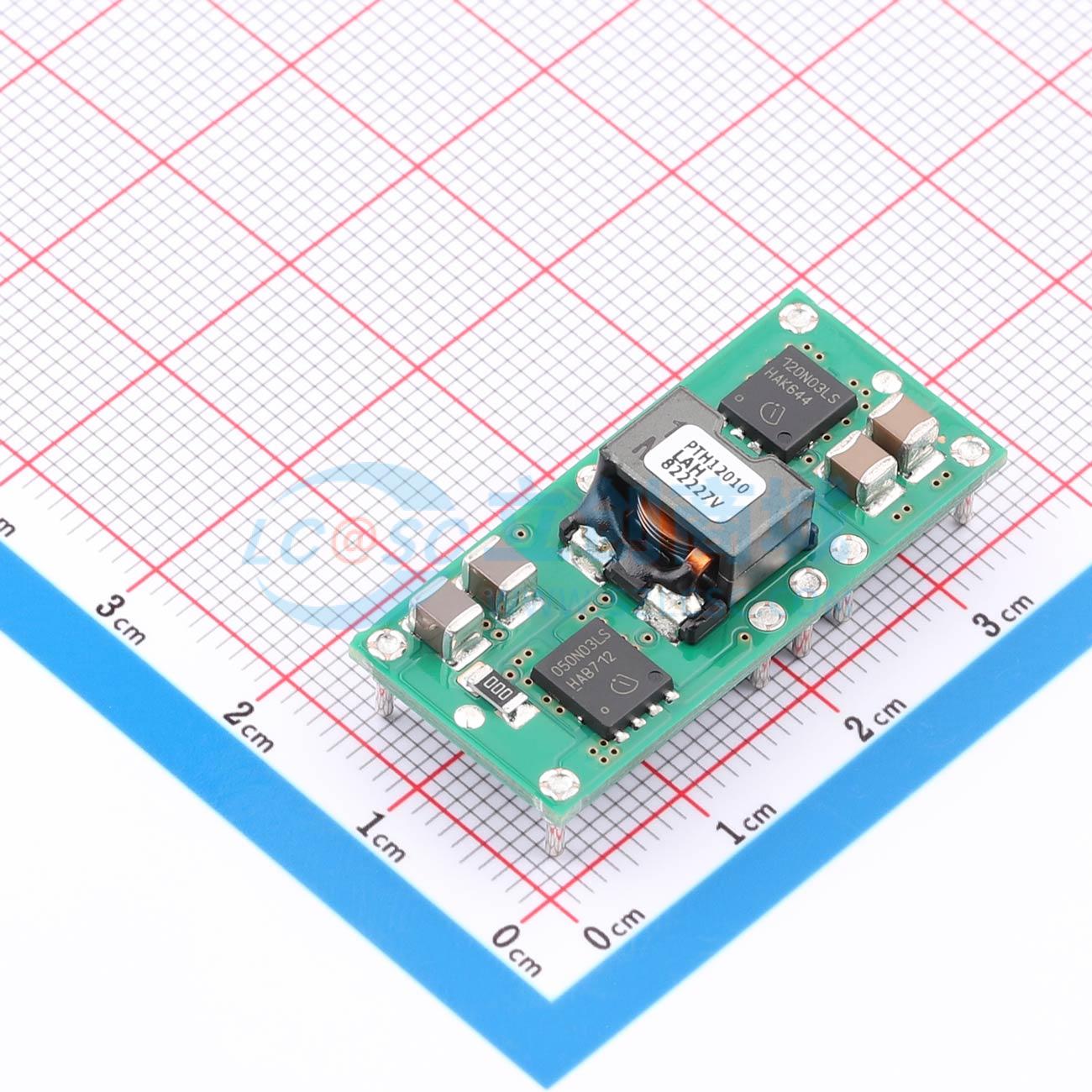

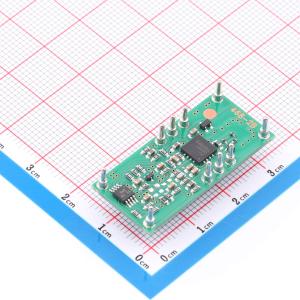

PTH12010LAH

PTH12010系列非隔离电源模块体积小巧，但性能卓越、灵活性高。高输出电流、紧凑的占位面积以及行业领先的特性，为系统设计师提供了一款通用模块，用于为复杂的多处理器数字系统供电。 该系列采用双面表面贴装结构，可为高达12 A的输出电流提供高性能降压电源转换。后缀为W的产品的输出电压可在1.2 V至5.5 V范围内设置为任意值。后缀为L的器件的调节范围为0.8 V至1.8 V。输出电压通过单个外部电阻设置。 该系列具备Auto-Track™排序功能。Auto-Track通过使模块在电源开启和关闭期间相互跟踪或跟踪任何外部电压，简化了电源系统中电源电压排序的任务。 其他操作特性包括开/关禁止、输出电压调节（微调）、裕量上调/下调控制，以及在现有输出电压或预偏置条件下启动的能力。为改善负载调节，还提供了输出电压检测功能。非锁存过流跳闸用作负载故障保护。 目标应用包括集成了业界高速TMS320™ DSP系列、微处理器和总线驱动器的复杂多电压、多处理器系统。

• 高达12 A输出电流
• 12 V输入电压，宽输出电压调节范围（1.2 V至5.5 V）/（0.8 V至1.8 V）
• 效率高达94%
• 功率密度达200 W/in³
• 开/关禁止
• 输出电压检测
• 预偏置启动
• 欠压锁定
• Auto-Track™排序
• 裕量上调/下调控制
• 输出过流保护（非锁存、自动复位）
• 工作温度：-40℃至85℃
• 安全机构认证：UL/IEC/CSA-22.2 60950-1
• 负载点联盟（POLA™）兼容

• 复杂多电压、多处理器系统
