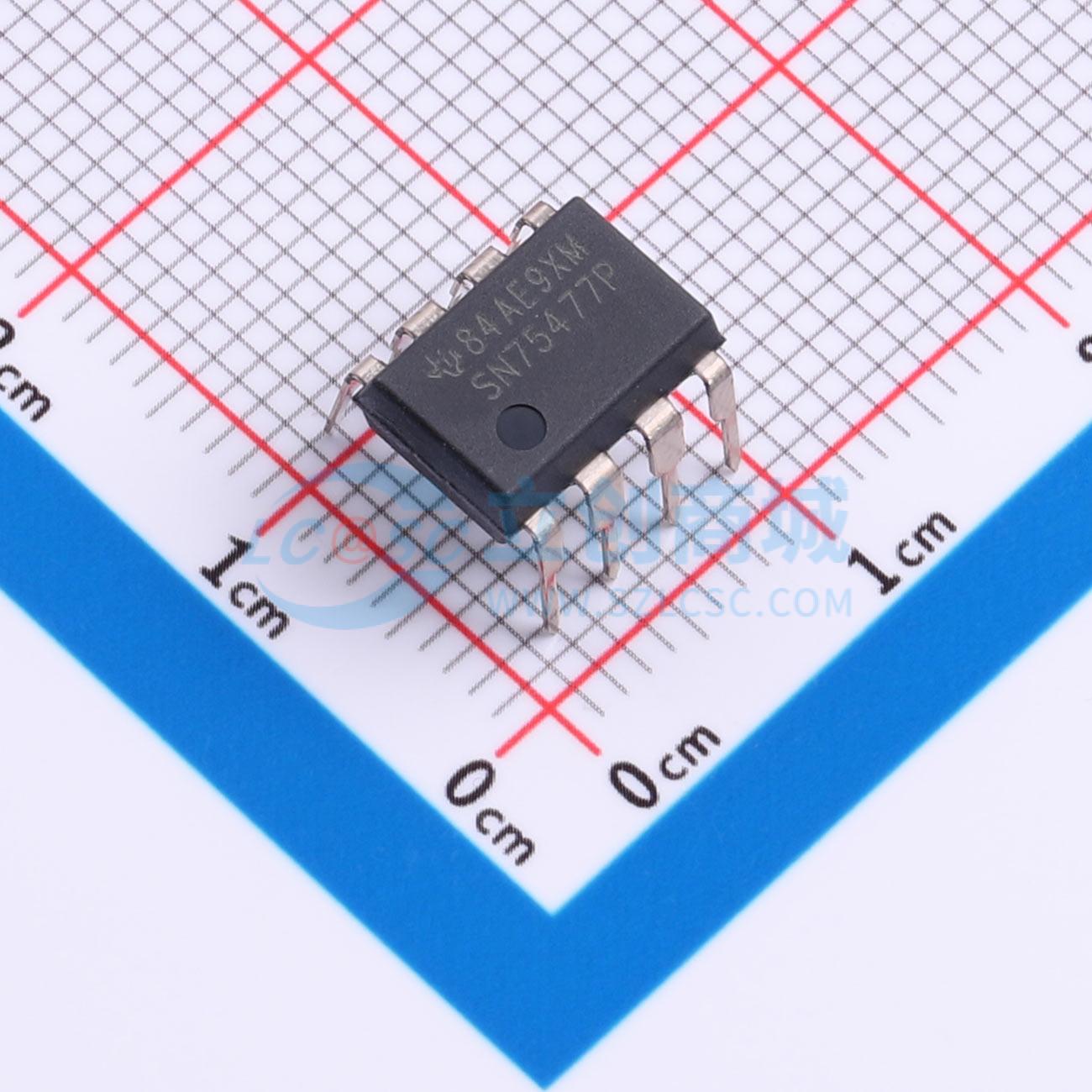

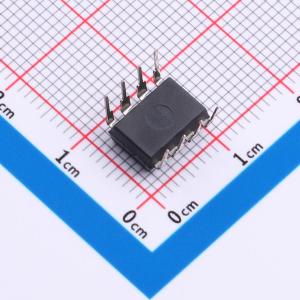

SN75477P
双外设驱动器，适用于大电流、高电压和快速开关系统，具备输入输出二极管钳位保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN75477 具有与非逻辑输入的 100V 双外设驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75477P
- 商品编号
- C2859816
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 38.98克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 300mA | |
| 拉电流(IOH) | 100uA | |
| 系列 | - | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流(Iq) | - | |
| 传播延迟(tpd) | 350ns@5V,15pF | |
| 功能特性 | - |
商品概述
SN75476至SN75478是双外设驱动器，分别提供与驱动器、与非驱动器、或驱动器，适用于需要大电流、高电压以及快速开关时间的应用系统，器件带有二极管钳位输入，输出端配备高电流高电压钳位二极管，可提供感性瞬态保护，工作温度范围为0℃至70℃。
商品特性
- 额定使用电流可达300mA
- 在55V电压下导通300mA电流后无输出锁存
- 典型输出电压为100V
- 输出配备钳位二极管，可抑制300mA、70V瞬态
- 输入兼容TTL或MOS，带有二极管钳位
- 采用pnp晶体管输入，可降低输入电流
- 采用标准电源电压
- 带铜引线框架的塑料双列直插封装，可实现更低工作温度，提升可靠性
- 电源电压VCC最高7V，输入电压V1最高5.5V
- 连续输出电流最高400mA，输出钳位电流IOK最高400mA
- 峰值输出电流：脉宽≤10ms、占空比≤50%时最高500mA；脉宽≤30ns、占空比≤0.002%时最高3A
- 工作环境温度范围0℃至70℃
- 存储温度范围-65℃至150℃
- 距离壳体1.6mm处引脚10秒耐温最高260℃
应用领域
- 锤击驱动器应用
- 需要大电流、高电压、快速开关时间的系统
