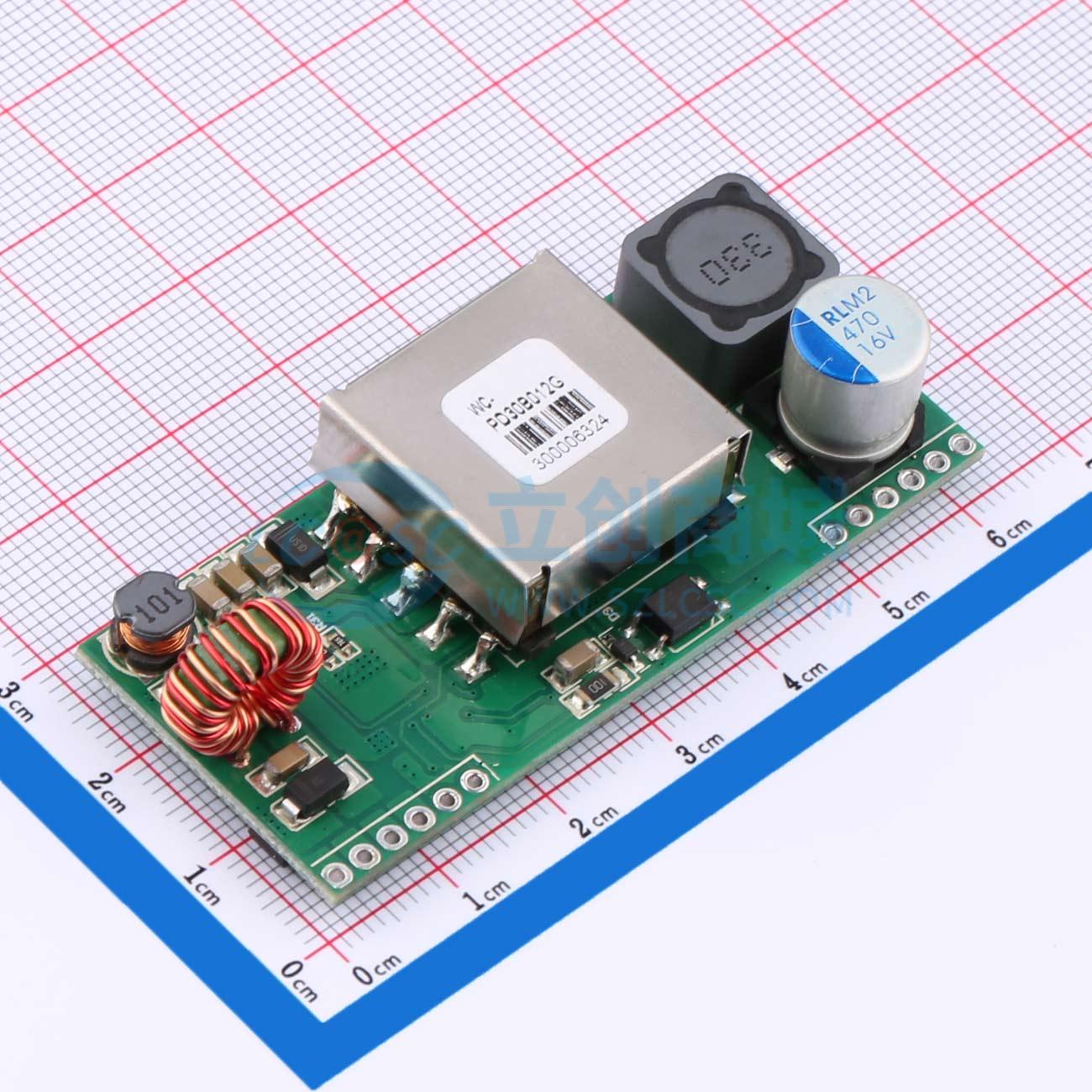

温馨提醒：图片仅供参考，商品以实物为准
WC-PD30B012G
PoE模块12V 2.5A 30W（隔离型）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 符合IEEE802.3 at标准，工业级设计标准，隔离电压1500V，采用市场主流大品牌主控芯片设计,专业研发生产PoE模块10余年，高可靠性能，稳定供货。
- 品牌名称
- Winchen(威勤)
- 商品型号
- WC-PD30B012G
- 商品编号
- C2848010
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网模块 | |
| 类型 | 以太网供电模块(POE) |
| 属性 | 参数值 | |
|---|---|---|
| 是否隔离 | 是 | |
| 工作温度 | -40℃~+80℃ |
商品概述
该模块设计用于从常规的5类以太网电缆双绞线中提取电力，并符合IEEE 802.3at 以太网供电(PoE)标准。同时，该模块允许电源类别选择“中间重叠”和“末端重叠”供电方式，而无需区分极性。
基于IEEE 802.3at标准，本文建立了关于连接状态、设备类型、受电设备PD的功耗等级的信息连接，然后基于PSE向端口兼容设备应用30W供电，通过以太网为PD供电。
该模块的DC/DC转换器在宽输入电压范围内工作，并具有低纹波低噪声输出。DC/DC转换器还内置了输出过载、输出短路和过温保护，并提供了1500Vdc（输入/输出）电气隔离。
商品特性
- 符合IEEE802.3at标准。
- 42V~57V宽工作电压范围。
- 最大输出功率可达30W；额定输出：12V/2.5A。
- 输出纹波小于150mV。
- 转换效率可高达87%（输入：48V，输出：12V@2.5A）。具有过流、短路、欠压、浪涌等优异的可靠性和电路保护功能。
- PCBA标准尺寸：62mm * 27mm * 14mm。
- 输入/输出：隔离1500Vdc。
- 高可靠性：设计满足平均故障间隔时间为500万小时。
应用领域
- 视频和VoIP电话
- RFID读取器
- 多频段接入点
- 监控摄像头
