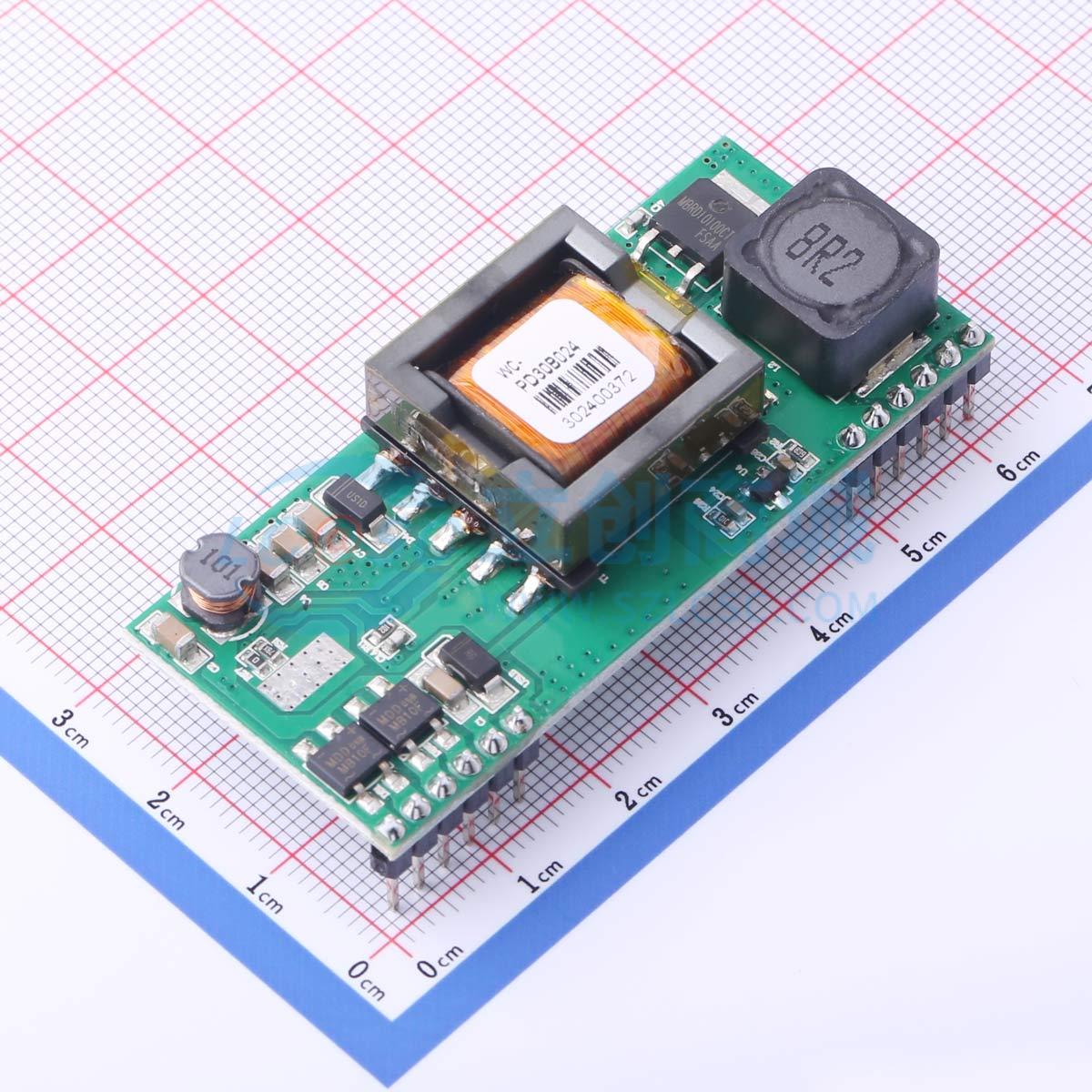

WC-PD30B024
PoE模块 24V 1.25A 30W（隔离型）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 符合IEEE802.3 at标准，工业级设计标准，隔离电压1500V，采用市场主流大品牌主控芯片TPS23754设计,专业研发生产PoE模块10余年，高可靠性能，稳定供货。
- 品牌名称
- Winchen(威勤)
- 商品型号
- WC-PD30B024
- 商品编号
- C2848081
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网模块 | |
| 类型 | 以太网供电模块(POE) | |
| 是否隔离 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+80℃ | |
| 功能特性 | 短路保护 |
商品概述
该PoE（以太网供电）模块是一款基于IEEE 802.3at PoE标准的传统5类和6类双绞线以太网供电模块，设计用于通过常规5类和6类以太网电缆从供电设备中提取电能。模块输入符合IEEE 802.3at签名识别和分级标准，预配置为Type 2、Level 4设备，允许模块从PSE获取4级功率，额定输出电压为24V。高效的DC/DC转换器可实现约87%的效率，并在宽输入电压范围内工作，具有低纹波和低噪声输出。该DC/DC转换器还内置输出过载和短路保护，并提供1500Vdc（输入/输出）隔离屏障。
商品特性
- 符合IEEE802.3at标准（向后兼容AF）
- 42V~57V宽工作电压范围
- 最大输出功率高达30W；额定输出：24V/1.25A
- 输出纹波小于200 mV
- 转换效率可高达87%（输入：48V 输出：24V@1.25A）
- 具有出色的可靠性及过流、短路、欠压和浪涌等电路保护功能
- PCB标准尺寸：62×27×14.1mm
- 输入/输出：隔离1500Vdc
- IEEE802.3 PD 4级
- 高可靠性：设计满足500万小时平均故障间隔
应用领域
- 视频及VoIP电话
- RFID读卡器
- 多频段接入点
- 监控摄像头
