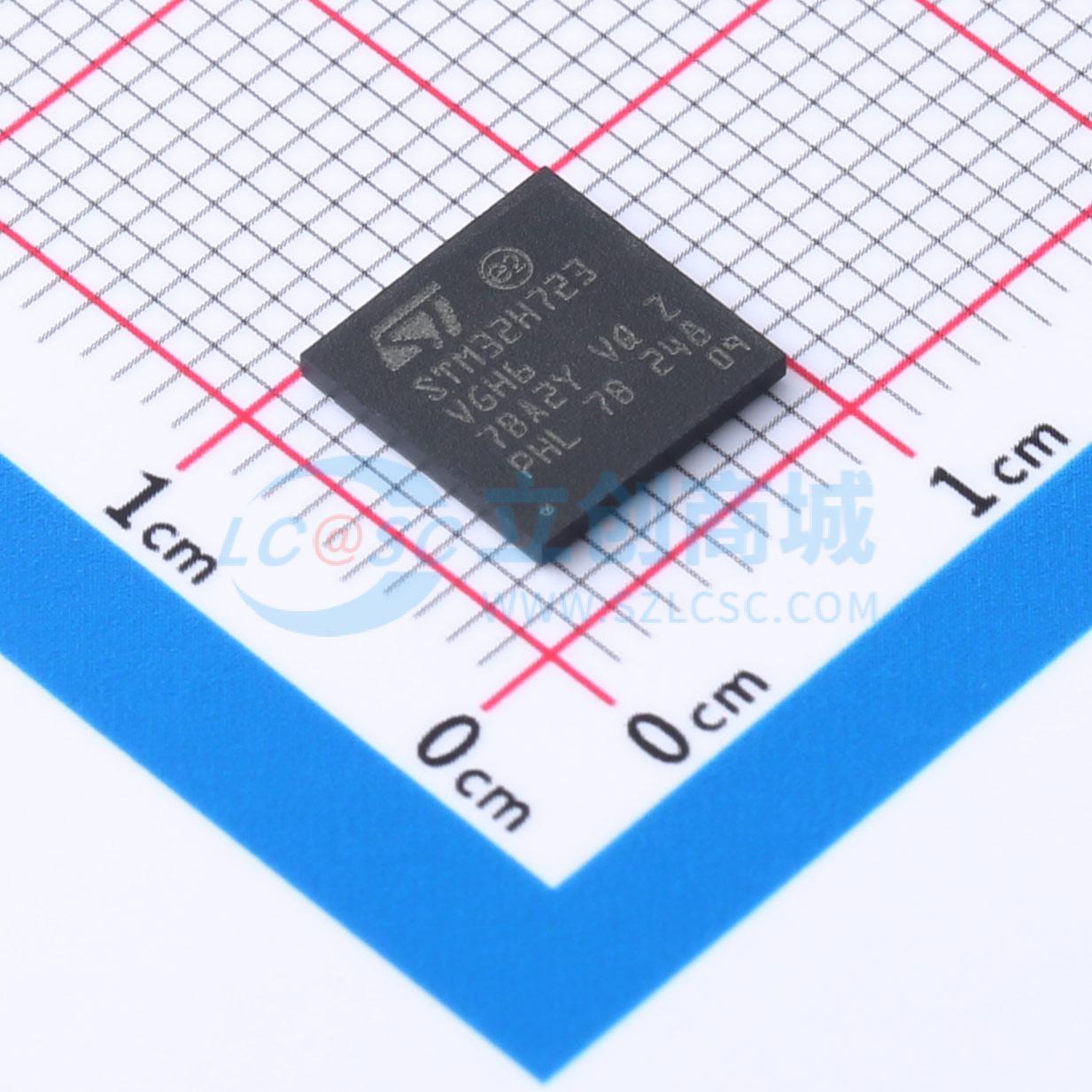

温馨提醒：图片仅供参考，商品以实物为准
STM32H723VGH6
高性能和带 DP-FPU 的 DSP、1 MByte 闪存的 Arm Cortex-M7 微控制器、564 Kbyte RAM、550 MHz CPU、L1 缓存、外部内存接口、外围设备子集
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 带 DP-FPU 的高性能 DSP、带 1 MB 闪存的 Arm Cortex-M7 MCU、564 KB RAM、550 MHz CPU、L1 缓存、外部存储器接口、外设子集
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32H723VGH6
- 商品编号
- C2848033
- 商品封装
- TFBGA-100(8x8x0.8)
- 包装方式
- 托盘
- 商品毛重
- 0.769克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M7 | |
| CPU最大主频 | 550MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 564KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 80 | |
| ADC(位数) | 16bit；12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.62V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
这是一款集成多种功能模块的32位微控制器，具备高性能计算能力和丰富的接口配置。
商品特性
- 核心：32位Arm Cortex-M7 CPU，带DP-FPU，L1缓存（32KB数据缓存和32KB指令缓存），支持从嵌入式Flash和外部内存0等待执行，频率高达550MHz，MPU，1177 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1），支持DSP指令
- 内存：最多1MB带ECC的嵌入式Flash内存；总564KB带ECC的SRAM（含128KB数据TCM RAM、432KB系统RAM、4KB备份SRAM）；灵活外部内存控制器（支持SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND内存）；2个带XiP的Octo-SPI接口；2个SD/SDIO/MMC接口；Bootloader
- 图形：Chrom-ART加速器（减轻CPU负载，增强图形用户界面）；LCD-TFT控制器（支持最高XGA分辨率）
- 封装：LQFP100（14×14mm）、TFBGA100（8×8mm）、LQFP144（20×20mm）、UFBGA144（7×7mm）
- 时钟、复位和电源管理：应用电源和I/O电压1.62V至3.6V；POR、PDR、PVD和BOR；专用USB电源；嵌入式LDO调节器；内部振荡器（64MHz HSI、48MHz HSI48、4MHz CSI、32kHz LSI）；外部振荡器（4-50MHz HSE、32.768kHz LSE）
- 低功耗：支持睡眠、停止和待机模式；VBAT电源供RTC和32×32位备份寄存器使用
- 模拟：2个16位ADC（16位时最高3.6MSPS，最多18通道；双交错模式下最高7.2MSPS）；1个12位ADC（12位时最高5MSPS，最多12通道）；2个比较器；2个运算放大器（GBW=8MHz）；2个12位DAC
- 数字滤波器：DFSDM（8通道/4滤波器）
- DMA控制器：4个（1个带链表支持的MDMA、2个带FIFO的双端口DMA、1个带请求路由能力的基础DMA）
- 定时器：24个定时器（17个16位含5个低功耗16位定时器、4个32位定时器，各支持最多4个IC/OC/PWM或脉冲计数器及正交编码器输入；2个看门狗、1个SysTick定时器）
- 调试模式：SWD和JTAG接口；2KB嵌入式跟踪缓冲器
- I/O端口：最多114个带中断能力的I/O端口
- 通信接口：最多35个（最多5个I2C FM+接口；最多5个USART/5个UART；最多6个SPI含4个带复用双工I2S；2个SAI；1个FD/TT-CAN和2个FD-CAN；8-14位相机接口；16位并行从同步接口；SPDIF-IN接口；HDMI-CEC；以太网MAC接口；USB 2.0高速/全速设备/主机/OTG控制器；SWPMI单wire协议主接口；MDIO从接口）
- 数学加速：CORDIC（三角函数加速）；FMAC（滤波器数学加速器）
- 其他：数字温度传感器；真随机数生成器；CRC计算单元；亚秒级精度RTC及硬件日历；ROP、PC-ROP、防篡改检测；96位ID；所有封装符合ECOPACK2标准
