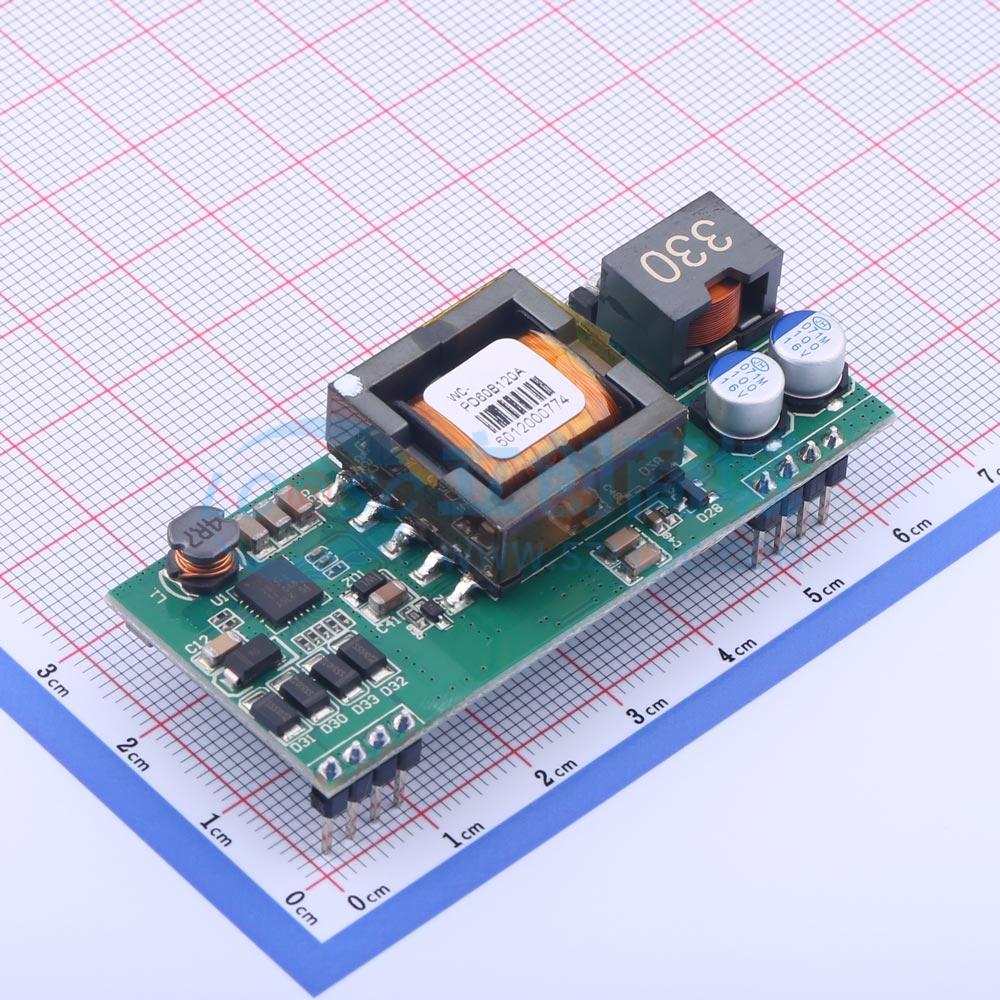

温馨提醒：图片仅供参考，商品以实物为准
WC-PD60B120A
PoE模块12V 5A 60W（隔离型）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 符合IEEE802.3 bt标准，工业级设计标准，隔离电压1500V，采用市场主流大品牌主控芯片TPS2373-4设计,专业研发生产PoE模块10余年，高可靠性能，稳定供货。
- 品牌名称
- Winchen(威勤)
- 商品型号
- WC-PD60B120A
- 商品编号
- C2848082
- 包装方式
- 托盘
- 商品毛重
- 20.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网模块 | |
| 类型 | 以太网供电模块(POE) |
| 属性 | 参数值 | |
|---|---|---|
| 是否隔离 | 是 | |
| 工作温度 | -40℃~+80℃ |
商品概述
该模块设计用于从常规的5类到6类以太网电缆双绞线中提取电力，并符合IEEE 802.3bt 以太网供电 (PoE) 标准。同时，该模块允许电源类别选择“中间重叠”和“末端重叠”供电方式，无需区分极性。
基于IEEE 802.3bt标准，本文建立了关于连接状态、设备类型、受电设备PD的功耗等级的信息连接，然后基于PSE对端口兼容设备进行供电，通过以太网为PD供电。
该模块的DC/DC转换器工作在宽输入电压范围内，具有低纹波低噪声输出。DC/DC转换器还内置了输出过载、输出短路和过温保护，并提供1500Vdc（输入/输出）电气隔离。
商品特性
- 符合 IEEE802.3at 和 IEEE802.3bt 标准。
- 48V~57V 宽工作电压范围。
- 最大输出功率可达 60W；额定输出：12V/5A。
- 输出纹波小于 200mV。
- 转换效率可高达 90%（输入：48V，输出：12V@5A）。具有过流、短路、欠压、浪涌等优异的可靠性和电路保护功能。
- PCBA 标准尺寸：62mm x 27mm x 11mm
- 输入/输出：隔离 1500Vdc。
- 高可靠性：设计满足平均故障间隔 500 万小时。
应用领域
- 薄客户端
- 销售点系统
- 数字标识
- 医疗保健
- 照明
