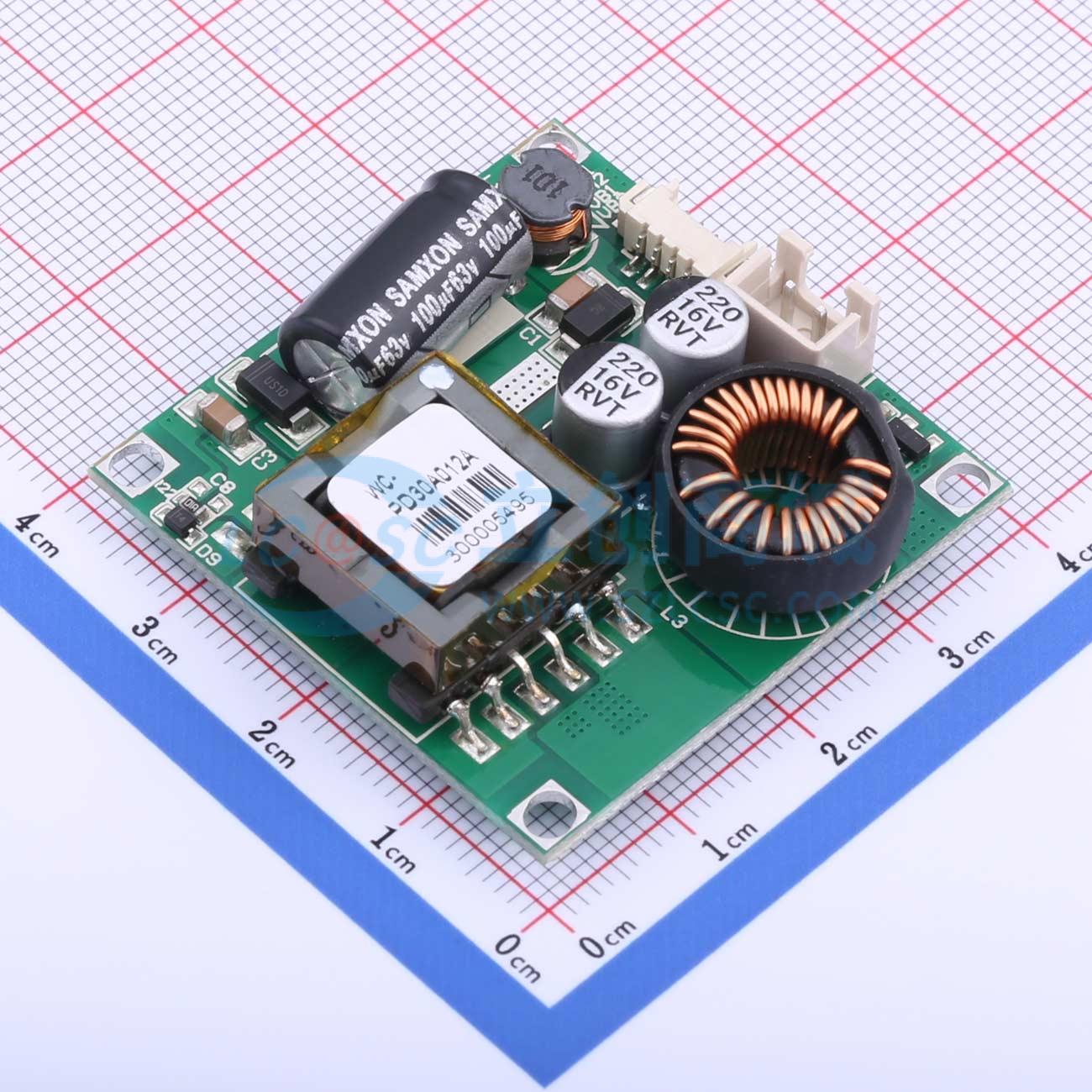

温馨提醒：图片仅供参考，商品以实物为准
WC-PD30A012A
PoE模块12V 2A 24W（隔离型）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 符合IEEE802.3 at标准，工业级设计标准，隔离电压1500V，采用市场主流大品牌主控芯片设计,专业研发生产PoE模块10余年，高可靠性能，稳定供货。
- 品牌名称
- Winchen(威勤)
- 商品型号
- WC-PD30A012A
- 商品编号
- C2848089
- 包装方式
- -
- 商品毛重
- 16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网模块 | |
| 类型 | 以太网供电模块(POE) | |
| 是否隔离 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+80℃ | |
| 功能特性 | 短路保护 |
商品概述
该模块是一种基于IEEE 802.3AT PoE标准的传统五类和六类双绞线以太网供电模块，设计用于通过常规五类和六类以太网电缆从供电设备中提取电能。模块输入符合IEEE 802.3AT签名识别和分类标准，预配置为类型2、等级4设备，允许模块从供电设备获取等级4功率，额定输出电压为12V。高效的直流/直流转换器可实现约87%的效率，并在宽输入电压范围内工作，具有低纹波和低噪声输出。该直流/直流转换器还内置输出过载和短路保护，并提供1500Vdc（输入/输出）隔离屏障。
商品特性
- 符合IEEE802.3at标准（向后兼容AF）
- 42V~57V宽工作电压范围
- 最大输出功率高达30W；额定输出：12V/2.5A
- 输出纹波小于200 mV
- 转换效率可高达87%（输入：48V 输出：12V@2.5A）
- 优异的可靠性及过流、短路、欠压、浪涌等电路保护
- PCB标准尺寸：39×38×10.3mm
- 输入/输出：隔离1500Vdc
- IEEE802.3 PD 等级4
- 高可靠性：设计满足500万小时平均故障间隔
应用领域
- 视频和IP电话
- RFID读卡器
- 多频段接入点
- 监控摄像头
