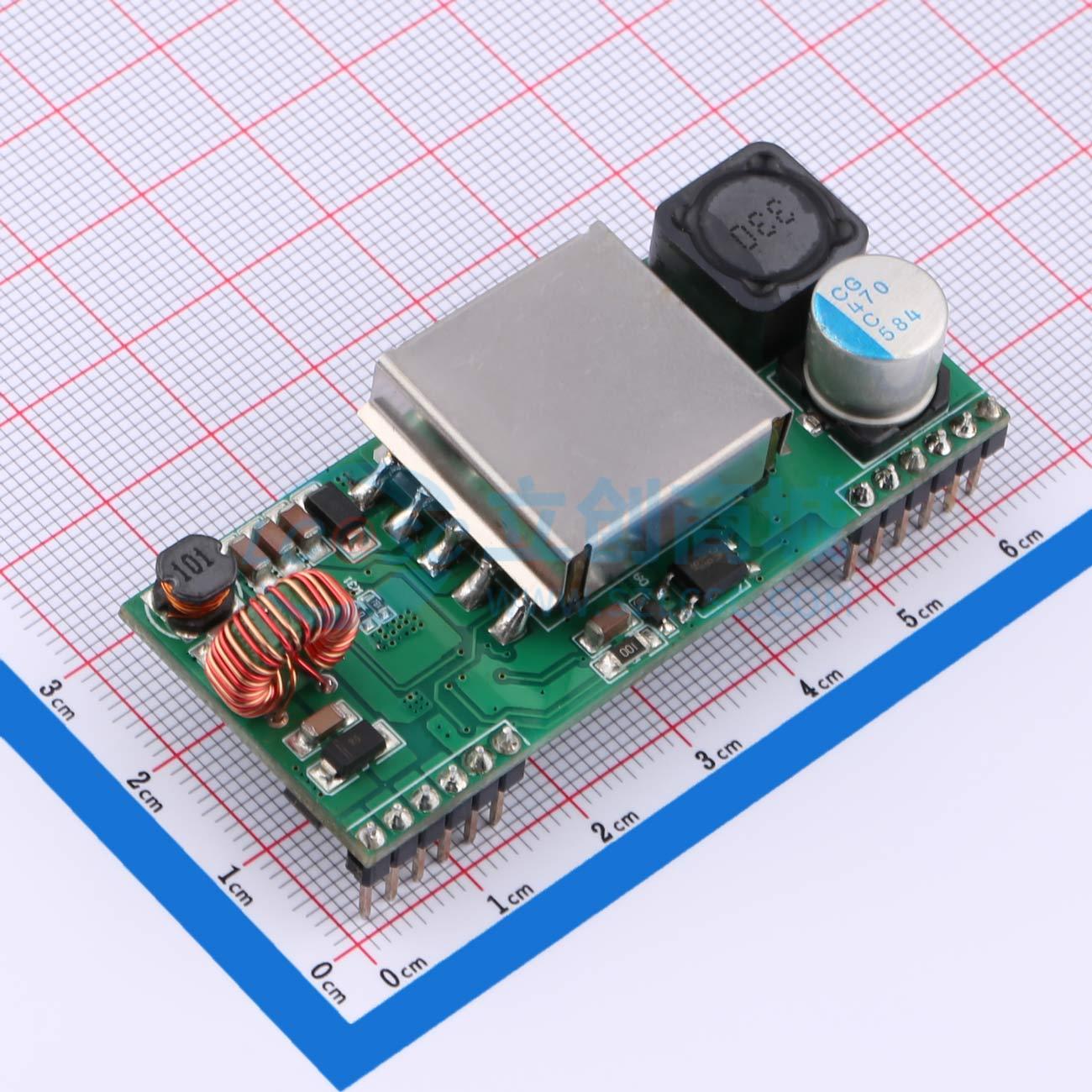

WC-PD30B012G-1
30W PoE模块12V 2.5A（隔离型）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 符合IEEE802.3 at标准，工业级设计标准，隔离电压1500V，采用市场主流大品牌主控芯片设计,专业研发生产PoE模块10余年，高可靠性能，稳定供货。
- 品牌名称
- Winchen(威勤)
- 商品型号
- WC-PD30B012G-1
- 商品编号
- C2848023
- 商品封装
- 插件
- 包装方式
- -
- 商品毛重
- 31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网模块 | |
| 类型 | 以太网供电模块(POE) | |
| 是否隔离 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+80℃ | |
| 功能特性 | 短路保护 |
商品概述
WC-PD30B012G-1 以太网供电（PoE）模块是一款基于 IEEE 802.3AT PoE 标准的传统超五类、六类双绞线以太网供电模块。它设计用于从电源设备（PSE）中提取电力，并通过常规的超五类、六类双绞线以太网电缆传输。模块输入符合 IEEE 802.3AT 签名识别和分级标准。它预先配置为 2 型 4 级设备，允许模块从 PSE 获得高达 class 4 级的功率，额定输出电压为 12V。高效率的 DC/DC 变换器可以实现约 87% 的效率，并在宽输入电压范围内工作，具有低纹波和低噪声输出。该 DC/DC 变换器还内置输出过载、输出短路保护，并提供 1500Vdc（输入/输出）隔离屏障。
商品特性
- 符合 IEEE 802.3AT 标准（向下兼容 AF）
- 0.42V ~ 57V 宽工作电压范围
- 最大输出功率高达 30W；额定输出：12V/2.5A
- 输出纹波和噪声 ≤150mV
- 高效 DC/DC 转换器效率 87%（输入：48V，输出 12V@2.5A）
- 具有过流、短路、欠压、浪涌等优异的可靠性和电路保护
- PCBA 标准尺寸：62mm×27mm×14mm
- Class 4 IEEE 802.3 PD
- 1500Vdc 隔离电压（输入/输出）
应用领域
- 户外安防视频监控
- 大功率无线数据中心
- 高温工业应用
- 业务和公共信息监控器
- 照明
