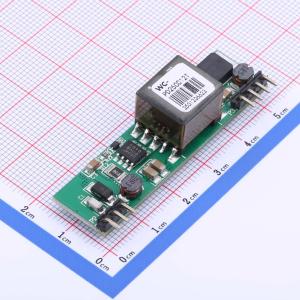

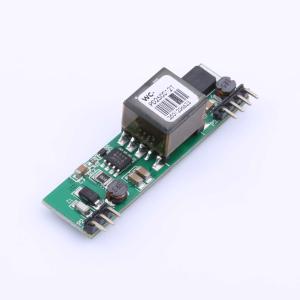

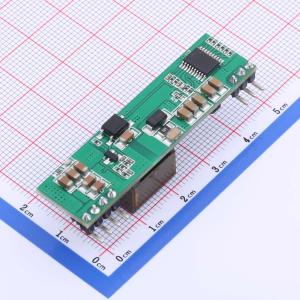

温馨提醒：图片仅供参考，商品以实物为准
WC-PD25C012T
PoE模块12V 2A 24W（隔离型）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 符合IEEE802.3 at标准，工业级设计标准，隔离电压1500V，采用市场主流大品牌主控芯片设计,专业研发生产PoE模块10余年，高可靠性能，稳定供货。
- 品牌名称
- Winchen(威勤)
- 商品型号
- WC-PD25C012T
- 商品编号
- C2848030
- 包装方式
- 托盘
- 商品毛重
- 11.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网模块 | |
| 类型 | 以太网供电模块(POE) | |
| 是否隔离 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+80℃ | |
| 功能特性 | 短路保护 |
商品概述
WC-PD25C012T PoE（以太网供电）模块设计用于从电源设备中提取电力，通过常规双绞线超5类、6类以太网电缆。模块输入符合 IEEE802.3AT 签名识别和分级标准，预先配置为 2 型 4 级设备，允许模块从电源设备获得 4 级功率，额定输出电压为 12V。高效率的 DC/DC 变换器可以实现约 87% 的效率，并在宽输入电压范围内工作，具有低纹波和低噪声输出。DC/DC 变换器还内置输出过载、输出短路保护，并提供 1500Vdc（输入/输出）隔离屏障。
商品特性
- 符合 IEEE802.3AT 标准（向下兼容 AF）
- 42V～57V 宽工作电压范围
- 最大输出功率高达 24W；额定输出：12V/2A
- 输出纹波和噪声 ≤200mV
- 高效 DC/DC 转换器效率 87%（输入：48V 输出：12V@2A）
- 具有过流、短路、欠压、浪涌等优异的可靠性和电路保护
- PCB 标准尺寸：53.5×14×15.6mm
- Class 4 IEEE802.3 PD
- 1500Vdc 隔离电压输入/输出
- 高可靠性：该设计满足 500 万小时的平均故障间隔
应用领域
- 户外安防视频监控
- 无线数据中心
- 高温工业应用
- 业务和公共信息监控器
- 照明
