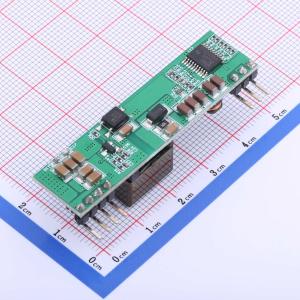

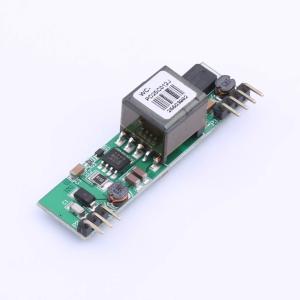

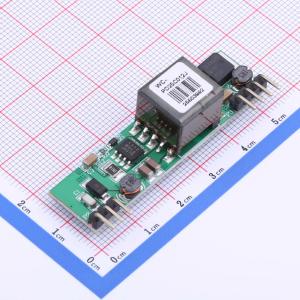

温馨提醒：图片仅供参考，商品以实物为准
WC-PD25C012J
PoE模块12V 2A 24W（隔离型）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 符合IEEE802.3 at标准，工业级设计标准，隔离电压1500V，采用市场主流大品牌主控芯片TPS23754设计,专业研发生产PoE模块24余年，高可靠性能，稳定供货。
- 品牌名称
- Winchen(威勤)
- 商品型号
- WC-PD25C012J
- 商品编号
- C2848015
- 包装方式
- 托盘
- 商品毛重
- 13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网模块 | |
| 类型 | 以太网供电模块(POE) | |
| 是否隔离 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+80℃ | |
| 功能特性 | 短路保护 |
商品概述
WC-PD25C012J PoE（以太网供电）模块是一款基于IEEE802.3AT PoE标准的设计，适用于通过超5类或6类双绞线以太网电缆从供电设备中提取电力。模块输入符合IEEE802.3AT签名识别与分级标准，预配置为2型4级设备，允许从PSE获取Class4等级的功率，额定输出电压为12V。高效率的DC/DC变换器可实现约87%的效率，并在宽输入电压范围内工作，提供低纹波和低噪声输出。该DC/DC变换器还内置输出过载与短路保护，并提供1500Vdc的输入/输出隔离屏障。
商品特性
- 符合IEEE802.3AT标准（向下兼容AF）
- 42V～57V宽工作电压范围
- 最大输出功率高达24W；额定输出：12V/2A
- 输出纹波和噪声≤200mV
- 高效DC/DC转换器效率87%（输入：48V，输出：12V@2A）
- 具有过流、短路、欠压、浪涌等优异的可靠性和电路保护
- PCB标准尺寸：53.5×14×15.6mm
- Class4 IEEE802.3PD
- 1500Vdc隔离电压输入/输出
- 高可靠性：该设计满足500万小时的平均故障间隔
应用领域
- 户外安防视频监控
- 无线数据中心
- 高温工业应用
- 商业与公共信息显示器
- 照明
