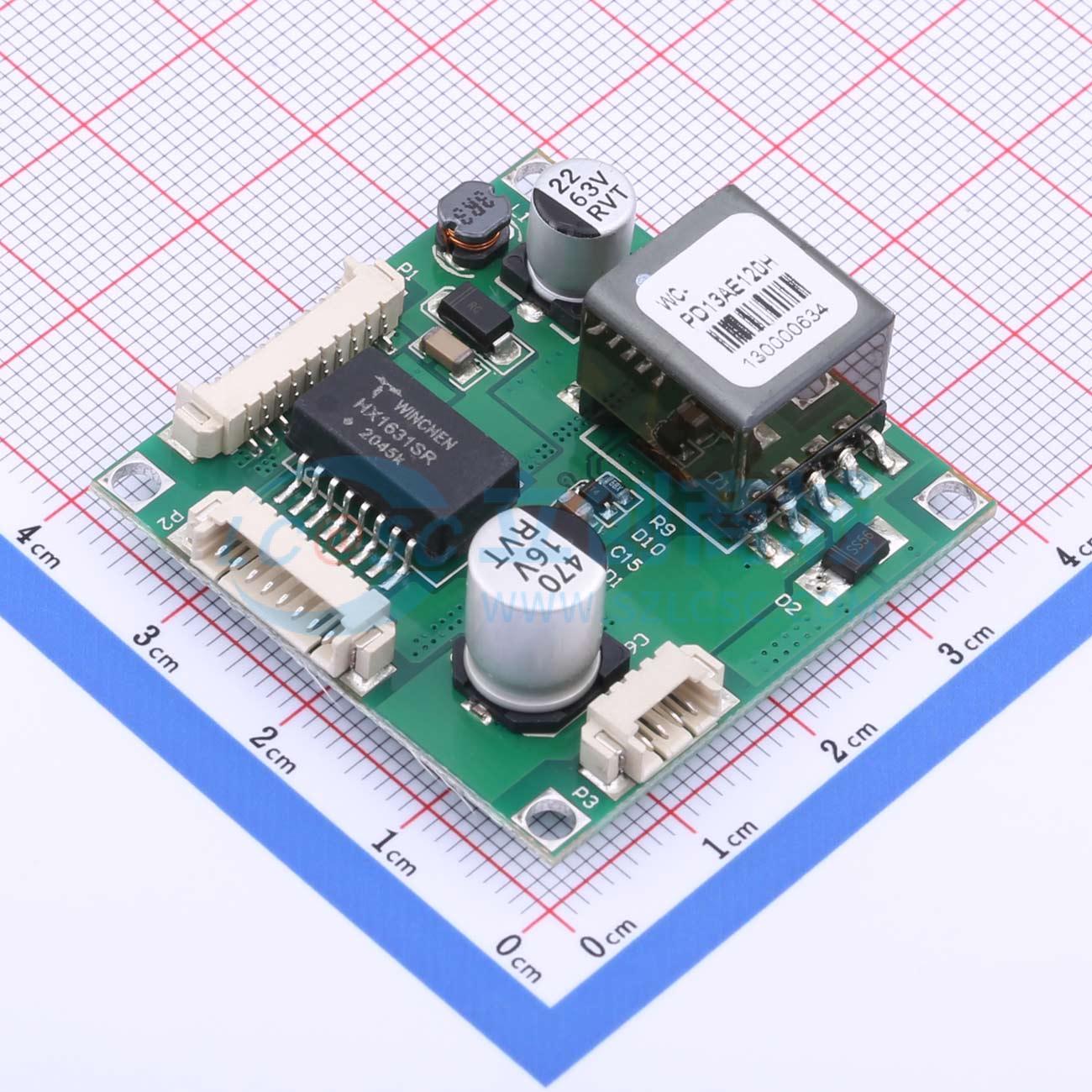

温馨提醒：图片仅供参考，商品以实物为准
WC-PD13AE120H
13W PoE模块12V 1.1A（隔离型）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 符合IEEE802.3 af标准，工业级设计标准，隔离电压1500V，采用市场主流大品牌主控芯片设计,专业研发生产PoE模块10余年，高可靠性能，稳定供货。
- 品牌名称
- Winchen(威勤)
- 商品型号
- WC-PD13AE120H
- 商品编号
- C2848017
- 商品封装
- SMD,38x38mm
- 包装方式
- 托盘
- 商品毛重
- 15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网模块 | |
| 类型 | 以太网供电模块(POE) |
| 属性 | 参数值 | |
|---|---|---|
| 是否隔离 | 是 | |
| 工作温度 | -40℃~+80℃ |
商品概述
PoE模块是一款基于IEEE 802.3af PoE标准的传统5、6类双绞线以太网供电模块，设计用于从电源设备中提取电力，并通过常规5、6类双绞线以太网电缆传输。模块输入符合IEEE 802.3af签名识别和分级标准，预先配置为1型3级设备，允许模块从PSE获得Class 3的功率，额定输出电压为12V。高效率的DC/DC变换器可实现约85%的效率，并在宽输入电压范围内工作，具有低纹波和低噪声输出。DC/DC变换器还内置输出过载、输出短路保护，并提供1500Vdc输入输出隔离屏障。
商品特性
- 符合IEEE802.3af标准
- 39V～57V宽工作电压范围
- 最大输出功率高达13W；额定输出：12V/1.1A
- 输出纹波和噪声≤200mV
- 高效DC/DC转换器效率达85%（输入：48V，输出：12V@1.1A）
- 具备过流、短路、欠压、浪涌等优异的可靠性和电路保护功能
- PCBA标准尺寸：38×38×15.6mm
- 符合IEEE802.3 PD Class 3标准
- 1500Vdc隔离电压（输入/输出）
- 高可靠性：设计满足500万小时平均故障间隔时间
应用领域
- 户外安防视频监控
- 无线数据中心
- 高温工业应用
- 商业及公共信息显示器
- 照明
