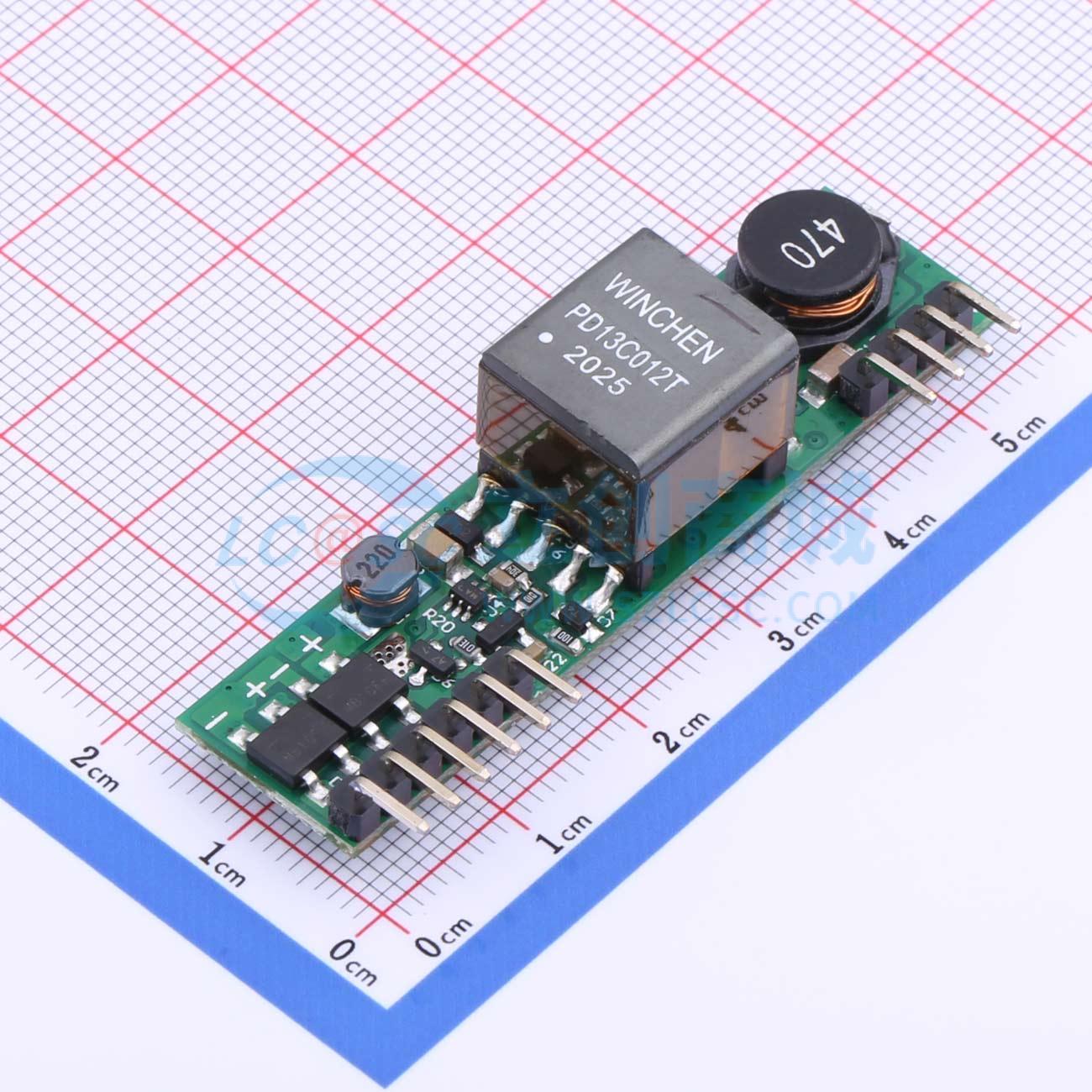

温馨提醒：图片仅供参考，商品以实物为准
WC-PD13C012T
PoE模块12V 1.1A 13W（隔离型）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 符合IEEE802.3 af标准，工业级设计标准，隔离电压1500V，采用市场主流大品牌主控芯片TPS23753设计,专业研发生产PoE模块10余年，高可靠性能，稳定供货。
- 品牌名称
- Winchen(威勤)
- 商品型号
- WC-PD13C012T
- 商品编号
- C2848018
- 包装方式
- 托盘
- 商品毛重
- 13.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网模块 | |
| 类型 | 以太网供电模块(POE) | |
| 是否隔离 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+80℃ | |
| 功能特性 | 短路保护 |
商品概述
PoE（以太网供电）模块是一款基于IEEE802.3AF PoE标准的传统5、6类双绞线以太网供电模块，设计用于从电源设备中提取电力，并通过常规5、6类双绞线以太网电缆传输。模块输入符合IEEE802.3AF签名识别和分级标准，预先配置为1型3级设备，允许模块从电源设备获得3级功率，额定输出电压为12V。高效率的DC/DC变换器可实现约87%的效率，并在宽输入电压范围内工作，具有低纹波和低噪声输出。DC/DC变换器还内置输出过载、输出短路保护，并提供1500Vdc（输入/输出）隔离屏障。
商品特性
- 符合IEEE802.3AF标准，39V~57V宽工作电压范围
- 最大输出功率高达13W，额定输出：12V/1.1A
- 输出纹波和噪声≤100mV
- 高效DC/DC转换器，效率87%（输入：48V，输出：12V@1.1A）
- 具有过流、短路、欠压、浪涌等优异的可靠性和电路保护
- PCBA标准尺寸：56×13.9×15mm
- 3级IEEE802.3PD，1500Vdc隔离电压（输入/输出）
- 高可靠性：设计满足500万小时的平均故障间隔
应用领域
- 户外安防视频监控
- 无线数据中心
- 高温工业应用
- 业务和公共信息监控器
- 照明
