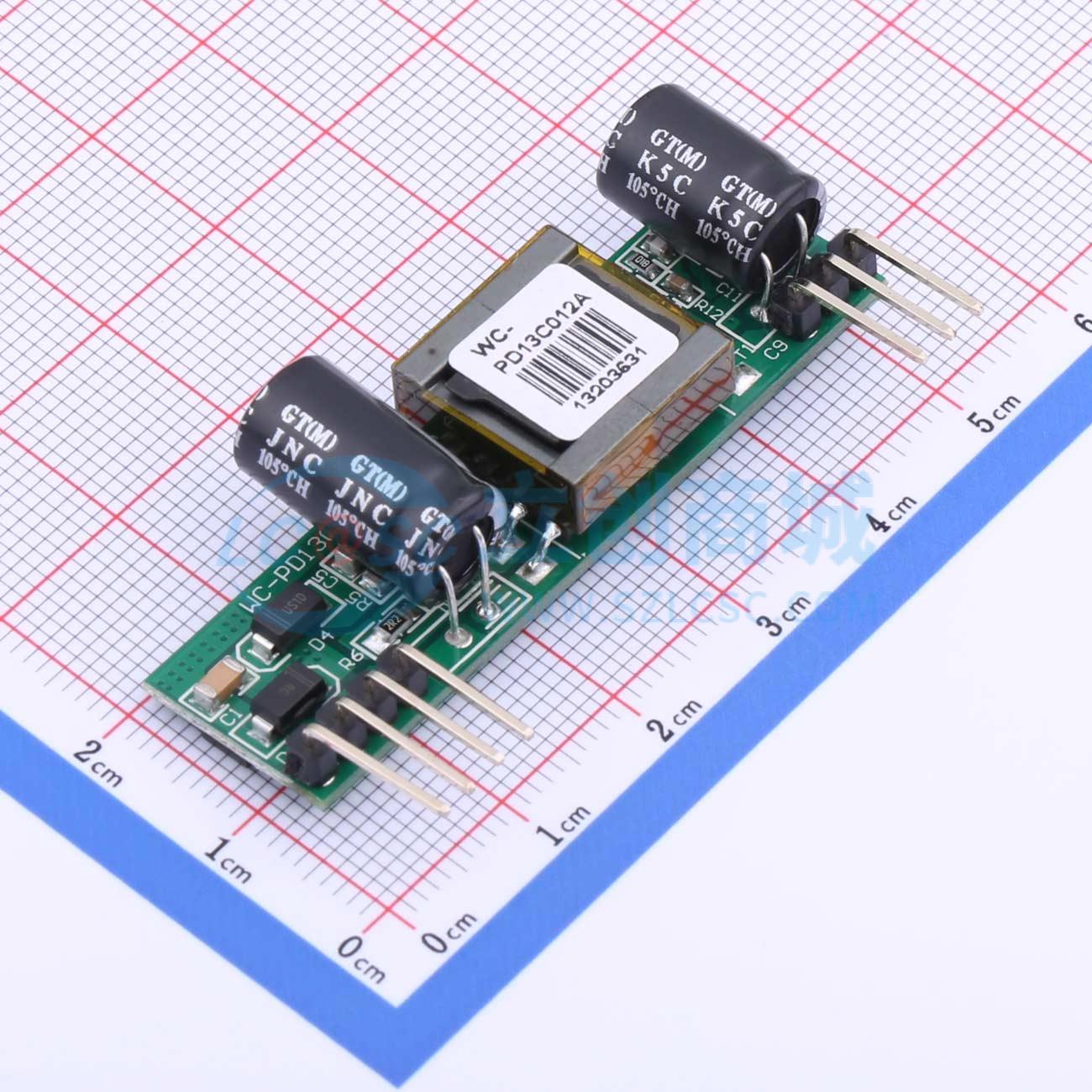

温馨提醒：图片仅供参考，商品以实物为准
WC-PD13C012A
PoE模块12V 1.1A 13W（隔离型）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 符合IEEE802.3 af标准，工业级设计标准，隔离电压1500V，采用市场主流大品牌主控芯片SD4954B设计,专业研发生产PoE模块10余年，高可靠性能，稳定供货。
- 品牌名称
- Winchen(威勤)
- 商品型号
- WC-PD13C012A
- 商品编号
- C2848012
- 包装方式
- 托盘
- 商品毛重
- 21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网模块 | |
| 类型 | 以太网供电模块(POE) | |
| 是否隔离 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+80℃ | |
| 功能特性 | 短路保护 |
商品概述
该以太网供电模块是一款基于IEEE 802.3AF标准的传统五类和六类双绞线以太网供电模块，设计用于通过常规五类和六类以太网电缆从供电设备中提取电力。模块输入符合IEEE 802.3AF签名识别与分级标准，预配置为类型1等级3设备，允许模块从供电设备获取等级3功率，额定输出电压为12V。其高效率直流/直流转换器可实现约85%的效率，并在宽输入电压范围内工作，提供低纹波和低噪声输出。该直流/直流转换器还内置输出过载和输出短路保护，并提供1500 Vdc输入/输出隔离屏障。
商品特性
- 符合IEEE802.3af标准
- 39V~57V宽工作电压范围
- 最大输出功率高达13W；额定输出：12V/1.1A
- 输出纹波小于200 mV
- 转换效率可高达85%（输入：48V 输出：12V@1.1A）
- 具有优异的可靠性及过流、短路、欠压和浪涌等电路保护功能
- PCBA标准尺寸：51×13.72×11.3mm
- 输入/输出隔离：1500Vdc
- 高可靠性：设计满足500万小时平均故障间隔
应用领域
- 视频与VoIP电话
- RFID读卡器
- 多频段接入点
- 监控摄像头
