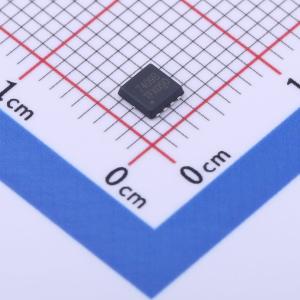

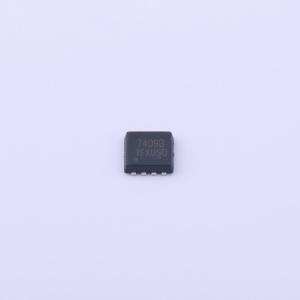

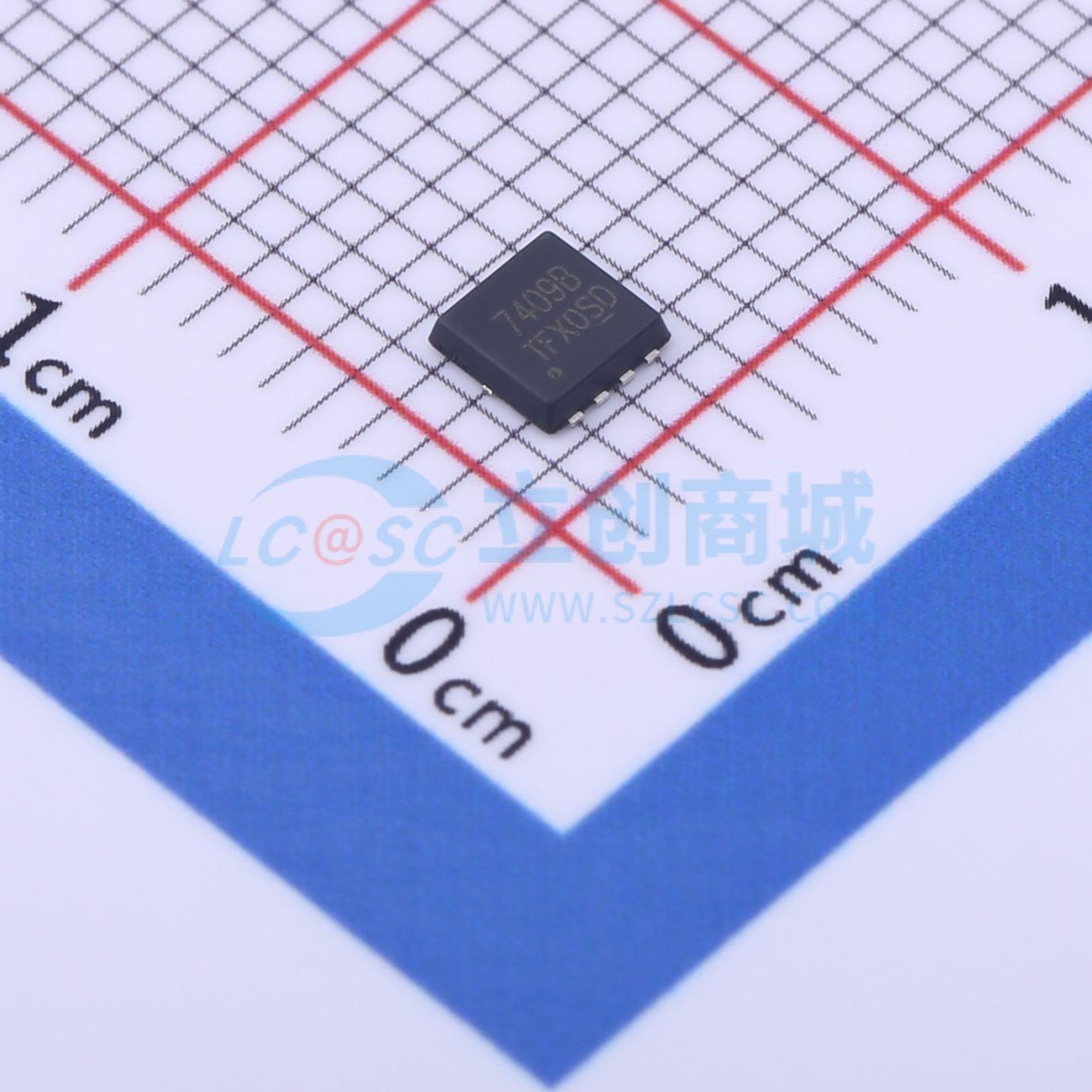

温馨提醒：图片仅供参考，商品以实物为准
TF7409B
P沟道增强型功率MOSFET,电流:-25A,耐压:-30V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- TF(拓锋)
- 商品型号
- TF7409B
- 商品编号
- C2839897
- 商品封装
- PDFN-8(3.3x3.3)
- 包装方式
- 编带
- 商品毛重
- 0.085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)@Vgs,Id) | 30mΩ@4.5V,10A | |
| 功率 | 3.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)@Id) | 3V@250uA | |
| 栅极电荷(Qg@Vgs) | 30nC | |
| 输入电容(Ciss@Vds) | 1.6nF@15V | |
| 反向传输电容(Crss@Vds) | 300pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- VDS = -30V,ID = -25A
- RDS(ON) < 30 m Ω(@ VGS = -4.5 V)
- RDS(ON) < 17 m Ω(@ VGS = -10 V)
- 高功率和电流处理能力
- 产品无铅
- 表面贴装封装
应用领域
- 电池开关
- 负载开关
- 电源管理
