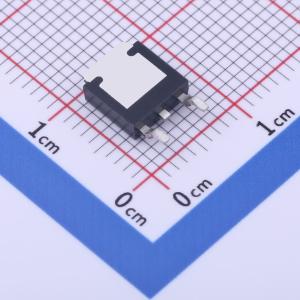

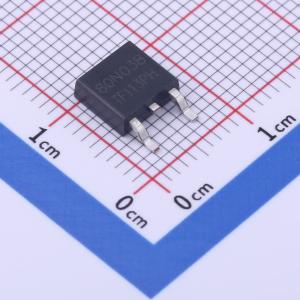

温馨提醒：图片仅供参考，商品以实物为准
TF80N03B
N沟道 耐压:30V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 80N03B TO - 251/TO - 252采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。它可用于多种应用场景。
- 品牌名称
- TF(拓锋)
- 商品型号
- TF80N03B
- 商品编号
- C2839921
- 商品封装
- TO-252-2
- 包装方式
- 托盘
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 5.5mΩ@10V | |
| 耗散功率(Pd) | 55W | |
| 阈值电压(Vgs(th)) | 2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 60.5nC@10V | |
| 输入电容(Ciss) | 2.016nF | |
| 反向传输电容(Crss) | 230pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 251pF |
商品特性
- 用于低导通电阻（RDS(on)）的高密度单元设计
- 电压控制小信号开关
- 坚固可靠
- 高饱和电流能力
- 静电放电（ESD）保护
应用领域
- 便携式设备的负载开关
- 直流-直流（DC/DC）转换器
