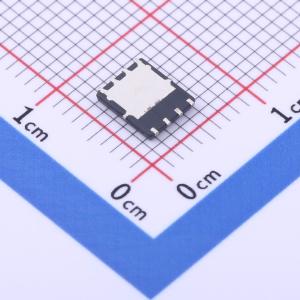

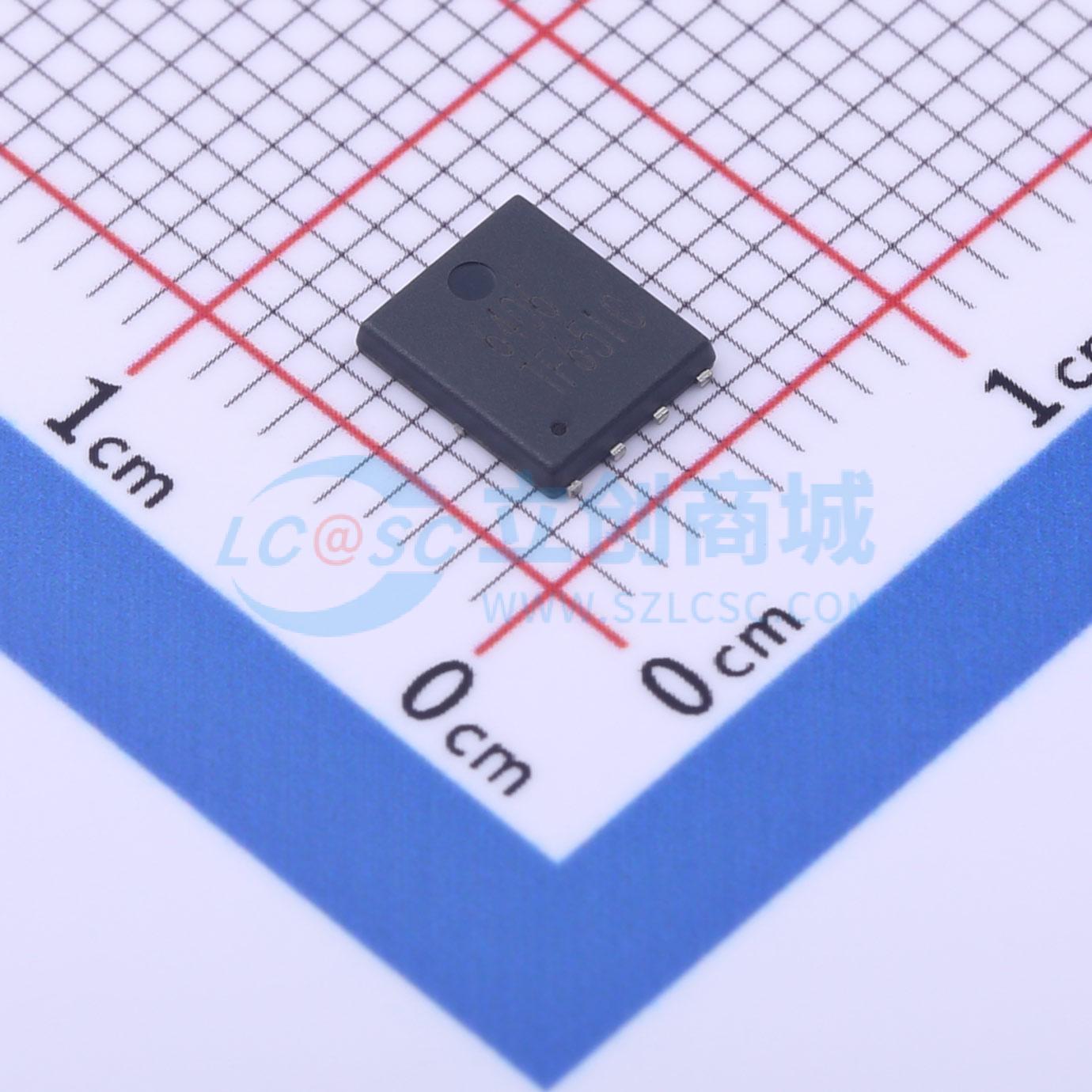

温馨提醒：图片仅供参考，商品以实物为准
TF6406
N沟道 耐压:30V 电流:140A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：最新的沟槽功率低压技术。 4.5VGS时极低的RDS(ON)。 低栅极电荷。 高电流能力。 符合RoHS和无卤要求。 100% UIS测试。应用：DC/DC转换器，用于计算机、服务器和负载点（POL）。 隔离式DC/DC转换器，用于电信和工业领域
- 品牌名称
- TF(拓锋)
- 商品型号
- TF6406
- 商品编号
- C2839908
- 商品封装
- PDFN-8(5.9x5.2)
- 包装方式
- 托盘
- 商品毛重
- 0.149克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 140A | |
| 导通电阻(RDS(on)) | 3.5mΩ@4.5V | |
| 耗散功率(Pd) | 110W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.4V | |
| 栅极电荷量(Qg) | 100nC@10V | |
| 输入电容(Ciss) | 5.2nF | |
| 反向传输电容(Crss) | 420pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
G18P03S采用先进的沟槽技术，可提供出色的RDS(on)、低栅极电荷，并能在低至 -5V 的栅极电压下工作。该器件适用于多种应用场景。
商品特性
- 漏源电压(VDS) = 30 V
- 栅源电压(VGS)为10V时的漏极电流(ID) = 140A
- 栅源电压(VGS)为10V时的导通电阻(RDS(ON)) < 2.5mΩ
- 栅源电压(VGS)为4.5V时的导通电阻(RDS(ON)) < 3.5mΩ
- 100%进行非钳位感性负载(UIS)测试
- 100%进行栅极电阻(Rg)测试
- 采用最新的沟槽式低电压功率技术
- 栅源电压(VGS)为4.5V时导通电阻(RDS(ON))极低
- 栅极电荷低
- 电流承载能力高
- 符合RoHS标准且无卤素
应用领域
- 计算机、服务器和负载点(POL)中的直流-直流(DC/DC)转换器
- 电信和工业领域的隔离式直流-直流(DC/DC)转换器
