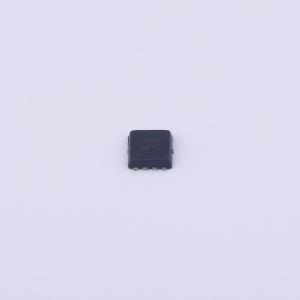

温馨提醒：图片仅供参考，商品以实物为准
TF7404
N沟道增强型MOSFET 耐压:20V 电流:40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：20V/40A。 RDS(ON)=3.4mΩ(Typ.)@VGS=10V。 RDS(ON)=4.5mΩ(Typ.)@VGS=4.5V。 超高密度单元设计。 快速开关速度。 低栅极电荷。 100%雪崩测试。 提供无铅和环保器件
- 品牌名称
- TF(拓锋)
- 商品型号
- TF7404
- 商品编号
- C2839895
- 商品封装
- PDFN-8(3.3x3.3)
- 包装方式
- 托盘
- 商品毛重
- 0.079克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 5.9mΩ@4.5V | |
| 耗散功率(Pd) | 35W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V@250uA | |
| 栅极电荷量(Qg) | 35nC@10V | |
| 输入电容(Ciss) | 3.308nF | |
| 反向传输电容(Crss) | 350pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 521pF |
商品特性
- 沟槽功率αMOS技术
- 低导通电阻RDS(ON)
- 低栅极电荷
- 高电流承载能力
- 符合RoHS标准且无卤
- 100%进行了非钳位感性负载开关（UIS）测试
- 100%进行了栅极电阻（Rg）测试
应用领域
- 计算机领域的DC/DC转换器
- 电信和工业领域的隔离式DC/DC转换器
