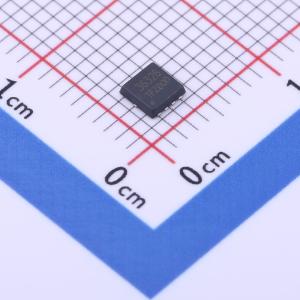

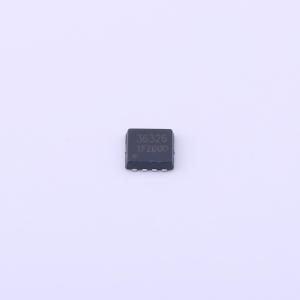

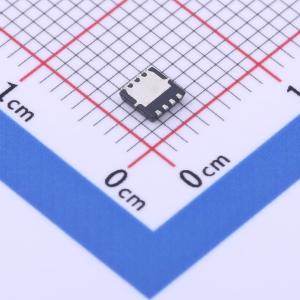

TF36326
N沟道 耐压:28V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：100% UIS测试。 100% Rg测试。 沟槽功率aMOS技术。 低RDS(ON)。 低栅极电荷。 高电流能力。应用：计算领域的DC/DC转换器。 电信和工业领域的隔离式DC/DC转换器
- 品牌名称
- TF(拓锋)
- 商品型号
- TF36326
- 商品编号
- C2839894
- 商品封装
- PDFN-8(3.3x3.3)
- 包装方式
- 托盘
- 商品毛重
- 0.084克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 28V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 14mΩ@4.5V | |
| 耗散功率(Pd) | 19W | |
| 阈值电压(Vgs(th)) | 1.2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12nC@10V | |
| 输入电容(Ciss) | 688pF | |
| 反向传输电容(Crss) | 24pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 305pF |
商品特性
- KNX3403B是一款采用KIA的LVMosfet技术生产的N沟道增强型功率MOSFET场效应晶体管。改进的工艺和单元结构经过特别设计，可将导通电阻降至最低，并提供卓越的开关性能。
- 85A、30V，RDS(导通)典型值 = 4.5mΩ(典型值)@VGS = 10V
- 低栅极电荷
- 低Crss
- 快速开关
- 改善的dv/dt能力
应用领域
- 不间断电源（UPS）
- 逆变器系统电源管理
