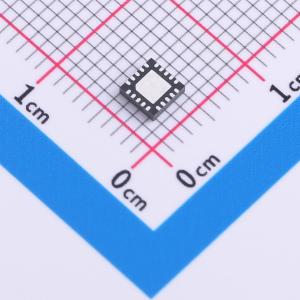

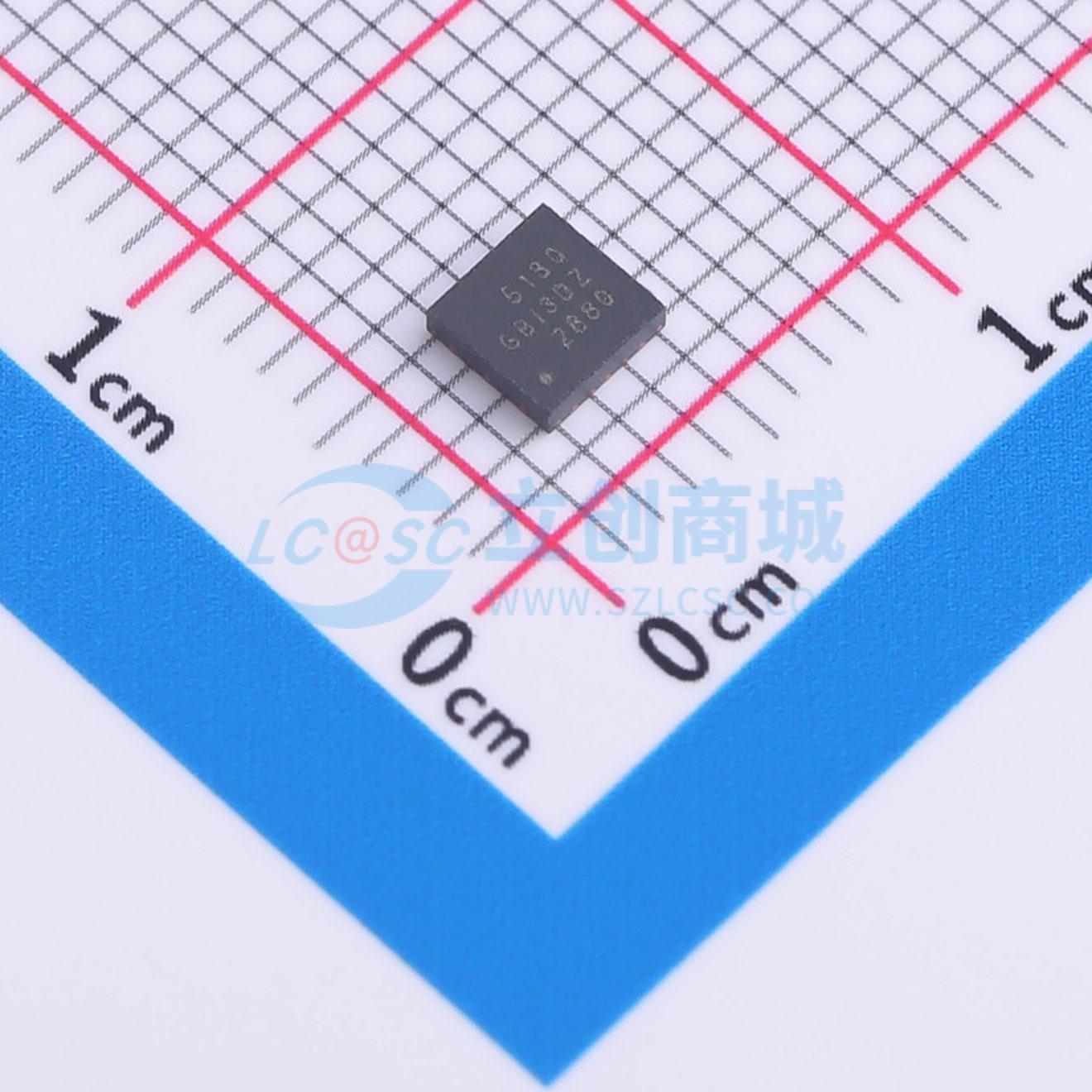

温馨提醒：图片仅供参考，商品以实物为准
GBI5130QYAR
500mV~5.15V 4A 6.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GBI5130 4A High Accuracy Low Noise LDO Regulator
- 品牌名称
- GOSEMICON(顾邦半导体)
- 商品型号
- GBI5130QYAR
- 商品编号
- C28324640
- 商品封装
- QFN-20(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.249克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 6.5V | |
| 输出电压 | 500mV~2.075V；500mV~5.15V | |
| 输出电流 | 4A | |
| 电源纹波抑制比(PSRR) | 40dB@(500kHz) | |
| 压差 | 160mV@(4A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 7uVrms | |
| 功能特性 | 使能控制；工作状态指示；可调软启动；过流保护；输出放电；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 可调；固定 | |
| 输出通道数 | 1 |
商品概述
GBI5130是一款低噪声、低压差线性稳压器，能够在最大压差仅为160mV的条件下提供4A输出电流。该器件提供两种输出电压范围：一种可通过引脚编程在0.5V至2.075V范围内以25mV步进调节；另一种可通过外部电阻分压器在0.5V至5.15V范围内调节。其低噪声、高电源抑制比和高输出电流能力的结合，使其非常适合为高速通信、视频、医疗或测试测量应用中的噪声敏感组件供电，例如串行器/解串器、模数转换器、数模转换器和射频组件。对于需要低输入电压、低输出电压操作的数字负载，GBI5130出色的精度、远端检测、优异的瞬态性能以及软启动能力可确保系统获得最佳性能。
商品特性
- 低压差：在4A电流下最大为160mV
- 在线路和负载变化下精度最高为1%
- 输出电压噪声：在0.5V输出时为-7μV_RMS，在5.15V输出时为-11.9μV_RMS
- 输入电压范围：无偏置电压时为1.4V至6.5V；有偏置电压时为1.1V至6.5V
- GBI5130输出电压范围：可调工作模式为0.5V至5.15V；固定工作模式为0.5V至2.075V
- 电源纹波抑制：在500kHz时为-40dB
- 优异的负载瞬态响应
- 可调软启动浪涌电流控制
- 开漏电源正常指示输出
- 具备热关断和过流保护
- 采用3.5mm × 3.5mm QFN-20封装
应用领域
- 宏基站远程射频单元
- 户外回传单元
- 有源天线系统大规模多输入多输出
- 超声扫描仪
- 实验室与现场仪器仪表
- 传感器与成像
