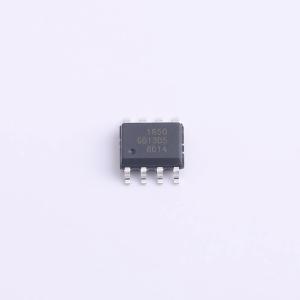

温馨提醒：图片仅供参考，商品以实物为准
GBI1650SMAR
降压型 5A 4.5V~60V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GBI1650是一款60V、5A非同步降压DC-DC转换器,具有高效率睡眠模式。支持宽输入电压范围（4.5V-60V）,最大连续输出电流为5A,反馈参考电压为0.8V ± 1%,内置83mΩ高侧MOSFET,支持可调频率（100kHz至2.5MHz）,具备频率扩展谱技术（FSS）,适用于汽车应用。静态电流在睡眠模式下为120μA,关机电流为3.8μA,适合电池供电系统。集成多种保护功能,如逐周期限流和热关断保护。采用8引脚eSOP-8L封装。
- 品牌名称
- GOSEMICON(顾邦半导体)
- 商品型号
- GBI1650SMAR
- 商品编号
- C28324642
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.182748克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | 800mV~58V | |
| 输出电流 | 5A | |
| 开关频率 | 100kHz~2.5MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 120uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 外部补偿；轻载高效模式；频率同步；逐波限流；过流保护；EMI优化(抖频模式) |
商品概述
GBI1650 是一款 60V、5A 的降压转换器，集成了 83mΩ 的高侧 MOSFET。该器件具有 4.5V 至 60V 的宽输入电压范围，适用于来自非稳压电源的各种应用，例如工业或汽车应用。该器件采用峰值电流模式，支持通过外部电阻或外部时钟信号设置的宽范围可调开关频率。频率扩频技术使其在汽车应用中具有良好的电磁兼容性。该器件在睡眠模式下的静态电流为 120uA，关断电流为 3.8uA，适用于电池供电系统。该器件集成了多种保护功能，例如逐周期电流限制、热关断保护等。它采用 8 引脚 eSOP 封装。
商品特性
- 宽输入电压范围：4.5V-60V
- 高达 5A 的连续输出电流
- 0.8V ± 1% 的反馈参考电压
- 集成 83mΩ 高侧功率 MOSFET
- 可调频率 100KHz 至 2.5MHz
- 可同步至外部时钟
- ±6% 频率扩频
- 轻载时采用脉冲跳跃模式实现高效率
- 睡眠模式下静态电流为 120uA
- 采用 eSOP-8L 封装
应用领域
- 工业电源系统
- 工业自动化与电机控制
- 汽车配件
- USB 专用充电端口与电池充电器
