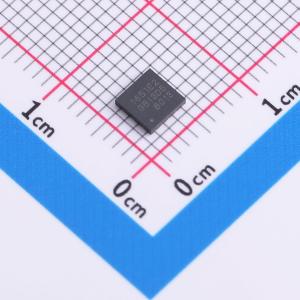

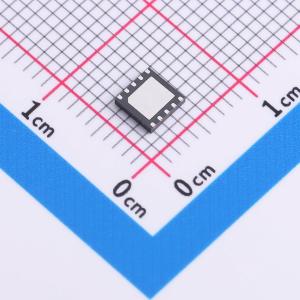

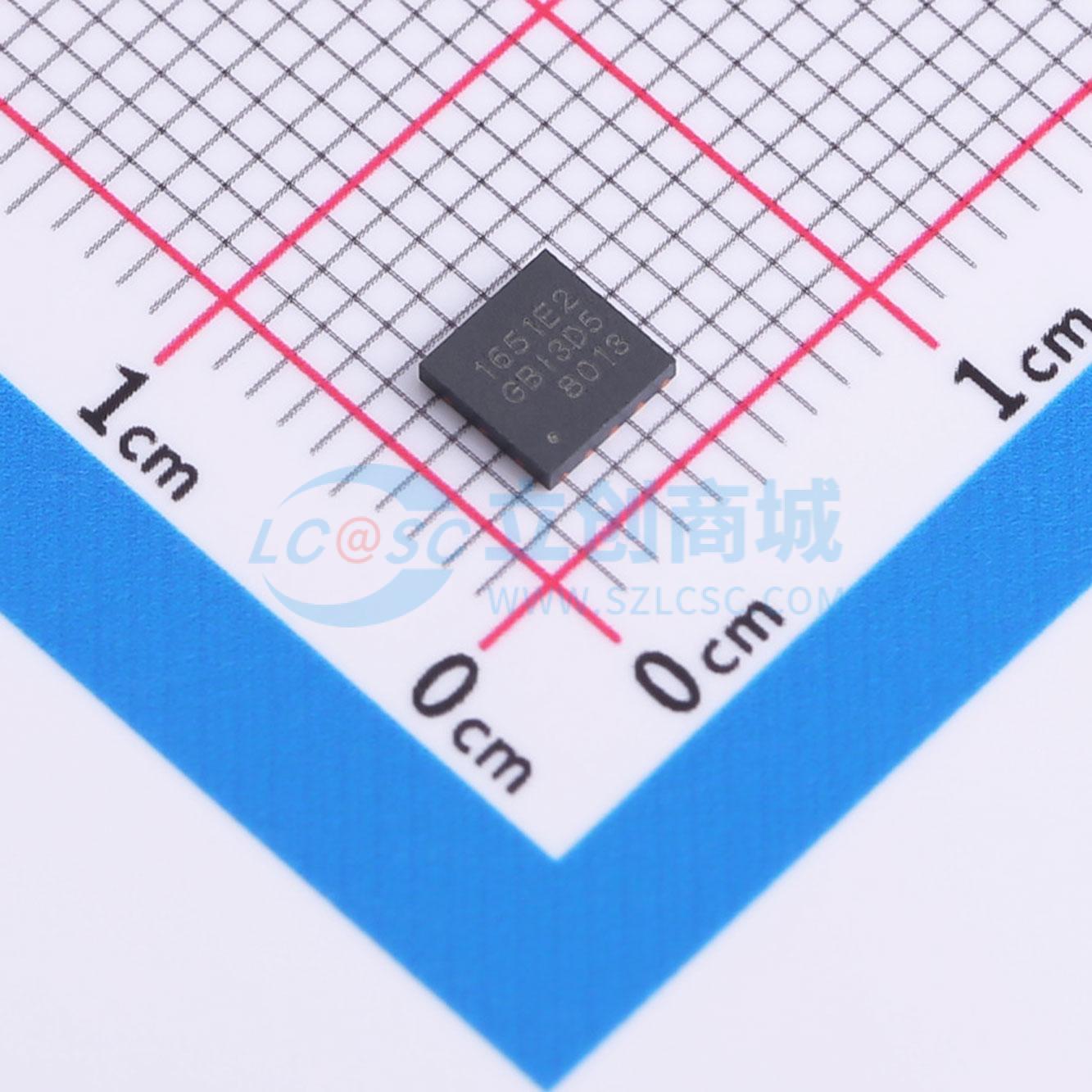

温馨提醒：图片仅供参考，商品以实物为准
GBI1651NOCR
降压型 5A 4.5V~60V
- 描述
- GBI1651是一款60V, 5A非同步降压DC-DC转换器,支持宽输入电压范围4.5V至60V,连续输出电流高达5A,具备高效率休眠模式,集成83mΩ高侧功率MOSFET,支持可调频率100kHz至2.5MHz,具备软启动时间和电源良好指示功能,适用于工业自动化和电机控制等应用。
- 品牌名称
- GOSEMICON(顾邦半导体)
- 商品型号
- GBI1651NOCR
- 商品编号
- C28324643
- 商品封装
- WSON-10-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.137866克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | 800mV~58V | |
| 输出电流 | 5A | |
| 开关频率 | 100kHz~2.5MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 183uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；外部补偿；频率同步；逐波限流；可调软启动；工作状态指示；过流保护 |
商品概述
GBI1651 是一款 60V、5A 降压转换器，集成了 83mΩ 高侧 MOSFET。该器件具有 4.5V 至 60V 的宽输入范围，适用于来自未稳压电源（如工业或汽车应用）的各种应用。该器件采用峰值电流模式，支持通过外部电阻或外部时钟信号设置的宽范围可调开关频率。该器件在睡眠模式下的静态电流为 120uA，关断电流为 3.8uA，适用于电池供电系统。该器件具有用于软启动时间配置的 SS/TR 引脚和电源正常指示引脚。它集成了保护功能，例如逐周期电流限制、热关断保护等。它采用 10 引脚 DFN 封装。
商品特性
- 宽输入范围：4.5V~60V
- 高达 5A 连续输出电流
- 0.8V ±1% 反馈基准电压
- 集成 83mΩ 高侧功率 MOSFET
- 可调频率 100kHz 至 2.5MHz
- 可同步至外部时钟
- 可调软启动时间和 PG 引脚
- 采用脉冲跳跃模式实现轻载高效率
- 睡眠模式下 120uA 静态电流
- 采用 4mm×4mm DFN-10L 封装
应用领域
- 12V、24V、48V 工业电源系统
- 工业自动化与电机控制
- 汽车配件
- USB 专用充电端口与电池充电器
