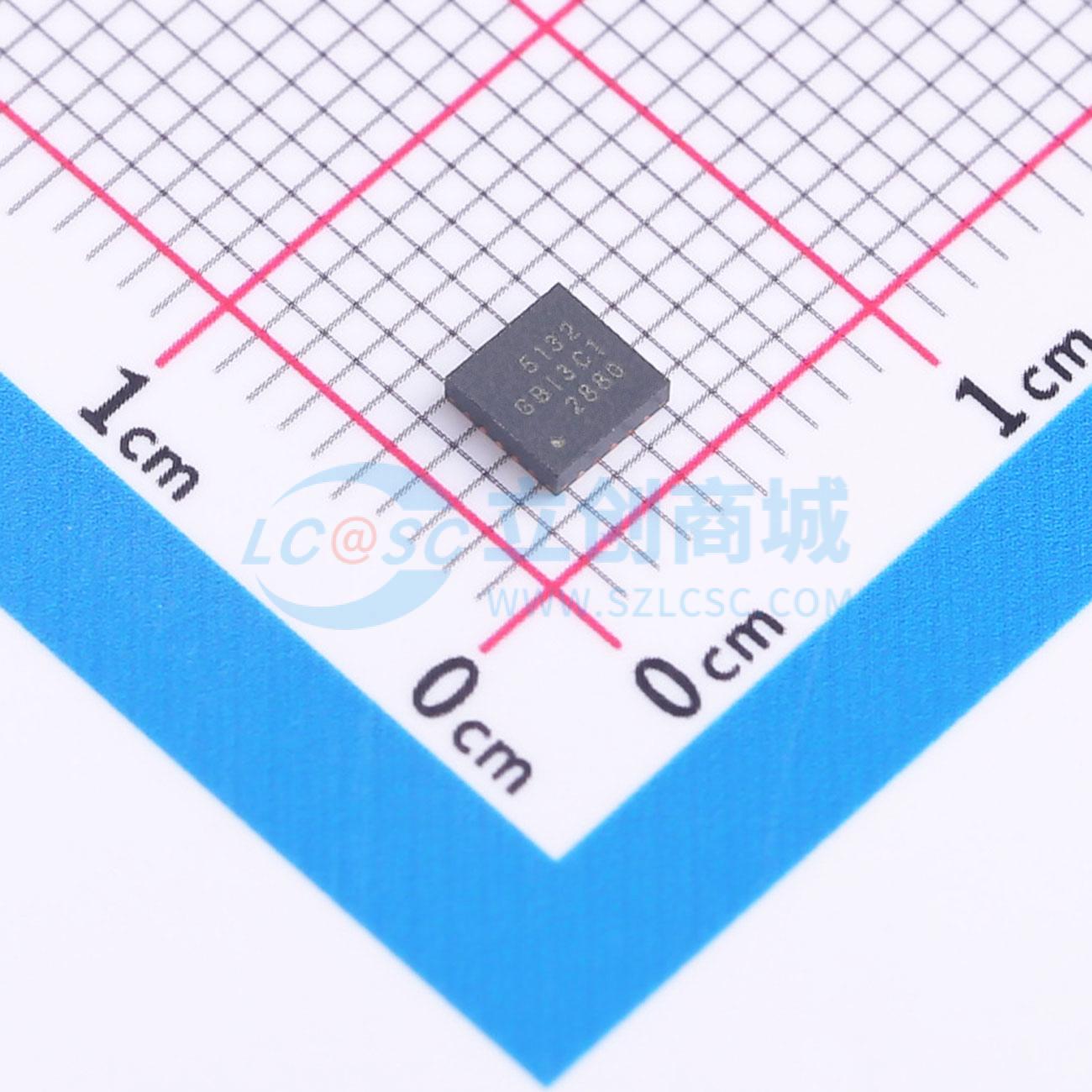

温馨提醒：图片仅供参考，商品以实物为准
GBI5132QYAR
500mV~2.075V 3A 6.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 1.1V-6.5V 3A High Accuracy Low Noise LDO Regulator
- 品牌名称
- GOSEMICON(顾邦半导体)
- 商品型号
- GBI5132QYAR
- 商品编号
- C28324641
- 商品封装
- QFN-20-EP(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.242克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调；固定 | |
| 工作电压 | 6.5V | |
| 输出电压 | 500mV~2.075V；500mV~5.15V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | 41.3dB@(500kHz) | |
| 压差 | 120mV@(3A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 80uA | |
| 噪声 | 7uVrms | |
| 功能特性 | 工作状态指示；过流保护；热关断；使能控制 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
GBI5132是一款低噪声、低压差线性稳压器（LDO），最大压差仅120mV时可提供3A电流。该器件提供两种输出电压范围，可通过引脚编程设置为0.5V至2.075V，分辨率为25mV，也可使用外部电阻分压器将输出电压调节为0.5V至5.15V。低噪声、高电源抑制比（PSRR）和高输出电流能力的特性组合，使GBI5132非常适合为对噪声敏感的组件供电，例如高速通信、视频、医疗或测试测量应用中的组件，如串行解串器（SerDes）、模数转换器（ADC）、数模转换器（DAC）和射频（RF）组件。 对于需要低输入电压、低输出电压（LILO）操作的数字负载[如专用集成电路（ASIC）、现场可编程门阵列（FPGA）和数字信号处理器（DSP）]，GBI5132出色的精度（在电源和负载变化范围内为1%）、远程感应、出色的瞬态性能和软启动功能，可确保系统实现最佳性能。 GBI5132是一款大电流（3A）、低噪声（7μVrms）、高精度（1%）的低压差线性稳压器（LDO），最大压差为120mV。这些特性使该器件成为满足对电源纯净度和精度要求的可靠解决方案。 GBI5132具有多种特性，使其适用于各种应用。这些特性包括： 低噪声、高PSRR输出 通过内部电阻网络灵活设置输出电压 可选偏置电源轨 电源正常（Power-good）输出 可编程软启动 折返式电流限制 使能功能 主动放电 热保护 GBI5132的高性能可降低电源产生的相位噪声和时钟抖动，使其非常适合为高性能串行解串器（SerDes）、模数转换器（ADC）、数模转换器（DAC）和射频（RF）组件供电。特别是射频放大器可受益于该器件的高性能和大于5V的输出能力。
商品特性
- 输入电压范围：
- 带偏置电源（BIAS）：1.1V至6.5V
- 不带偏置电源（BIAS）：1.4V至6.5V
- 输出电压范围：
- 可调模式：0.5V至5.15V
- 固定模式：0.5V至2.075V
- 低压差：3A时最大120mV
- 带偏置电源（BIAS）时，在电源和负载变化范围内精度最大为1%
- 输出电压噪声：
- 输出电压为0.5V时为7μVRMS
- 输出电压为5.15V时为11.9μVRMS
- 电源纹波抑制比：
- 500kHz时为41.3dB
- 出色的负载瞬态响应
- 可调节软启动，用于浪涌电流控制
- 漏极开路电源正常（PG）输出
- 集成主动放电功能
- 热关断和过流保护
- 采用3.5mm x 3.5mm QFN - 20封装
应用领域
- 宏基站远程射频单元（RRU）
- 室外回传单元
- 有源天线系统大规模多输入多输出（AAS mMIMO）
- 超声扫描仪
- 实验室和现场仪器、传感器、成像和雷达
