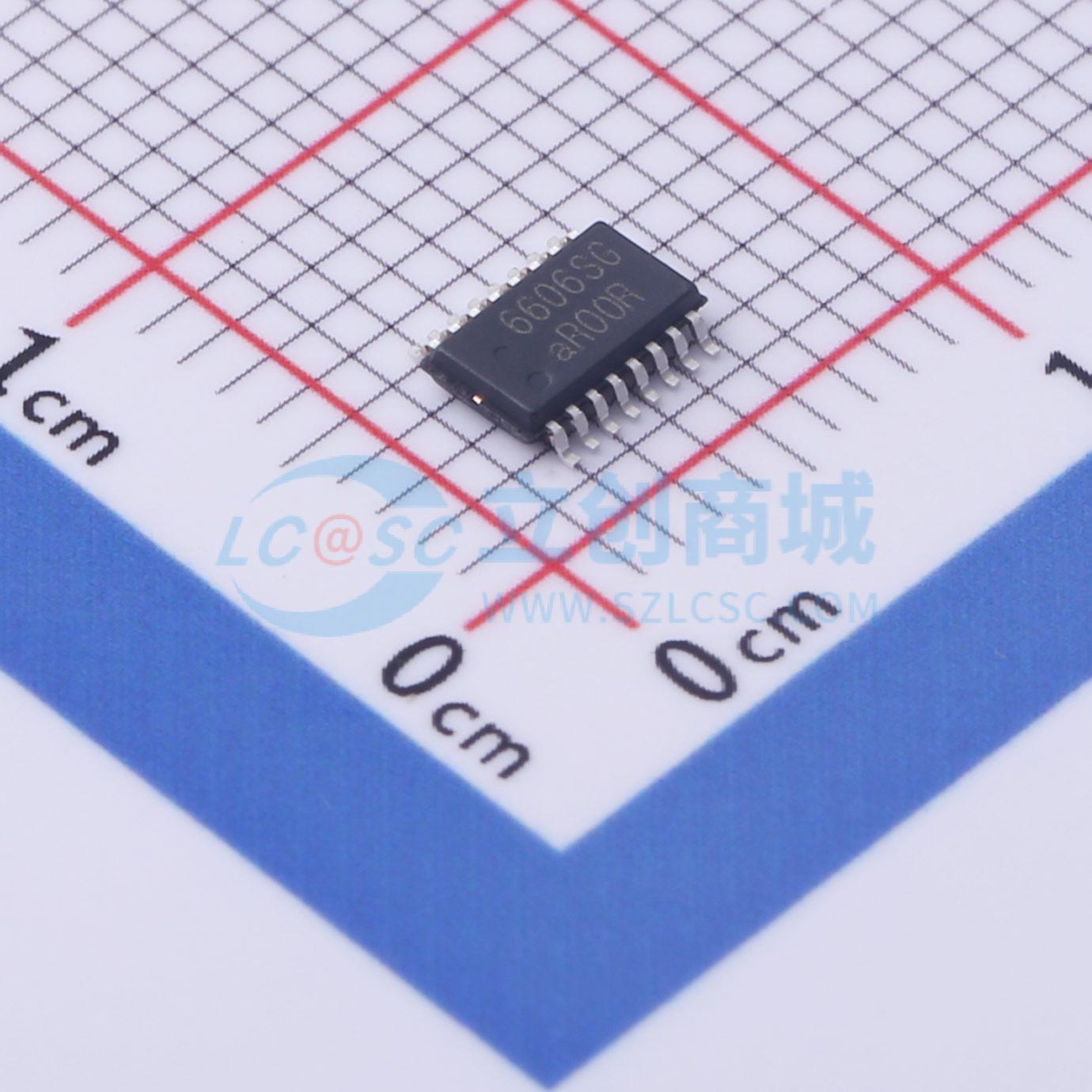

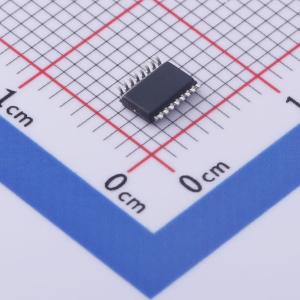

JD6606SP5

JD6606S 是一款集成的 USB 电力传输 3.0 协议控制器。它符合华为快速充电协议（FCP）、超级充电协议（SCP）、ACF 协议以及高通 Quick Charge 2.0/3.0/3+ 技术，专为 USB Type-C 电源侧充电应用设计，如电源适配器、墙充和电源插排。

JD6606S 监测 CC 引脚以检测 USB Type-C 的连接/断开状态。它可以提供从5V到20V的输出电压。JD6606S 实现了 VBUS 检测和 VBUSC 放电功能，以实现符合标准的连接端口。保护功能包括过压保护（VBUS、D+/D-、CC1/CC2）。

此外，JD6606S 还监测 USB D+/D- 数据线，并根据不同的设备需求自动调整输出电压。它可以提供从3.6V到20V的输出电压。

JD6606S 集成了两个放大器及其各自的参考电压，用于电压环和电流环调节，从而在需要高精度控制的应用中提供恒压（CV）和恒流（CC）调节。

• USB PD 3.0认证，TID:3768
• 支持USB Type-C和USB PD 3.0 -- 仅支持5V至20V VBUS Source -- CC1/CC2 Source Terminator 3A -- 支持PDO可选功能
• 支持华为FCP和SCP
• 支持Qualcomm Quick Charge 2.0/3.0/3+
• 根据USB电池充电规范修订版1.2，支持通过短接D+线到D-线实现USB DCP
• 支持在D+线和D-线上施加2.7V实现USB DCP
• 恒压和恒流控制
• 多端口控制（MPC）应用
• 多端口的功率降低功能
• 过电压保护
• VBUS放电功能
• 过电流保护
• CPC-16L和SOP-8 EP封装

• 电源适配器
