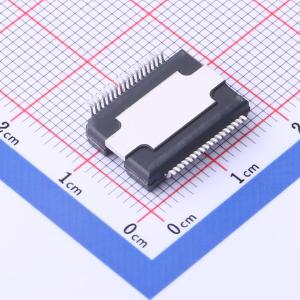

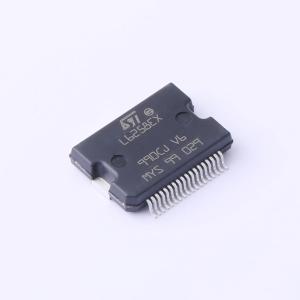

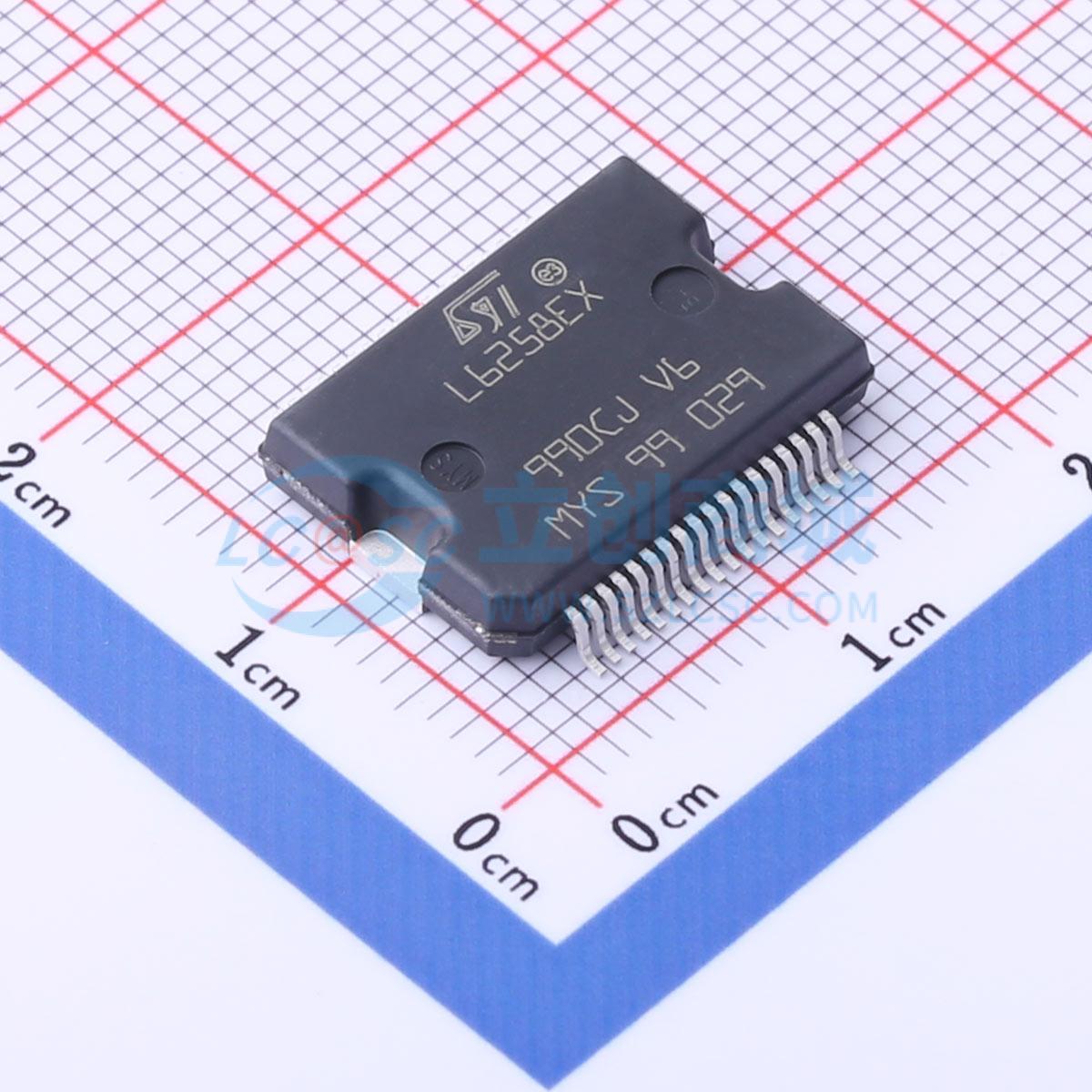

E-L6258EXTR
E-L6258EXTR
- 描述
- PWM控制的大电流DMOS通用电机驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- E-L6258EXTR
- 商品编号
- C2832768
- 商品封装
- PowerSO-36
- 包装方式
- 编带
- 商品毛重
- 2.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集成开关 | - | |
| 导通电阻 | 750mΩ | |
| 工作温度 | -55℃~+150℃ |
商品概述
L6258EX是一款采用BCD技术实现的双全桥电机控制芯片，能够驱动双极步进电机的两个绕组，或双向控制两台直流电机。 L6258EX与少量外部元件可构成完整的控制和驱动电路。它具备高效相移斩波功能，可在最低电流控制水平下实现极低的电流纹波，使该器件非常适合步进电机和直流电机应用。 功率级为双DMOS全桥，耐压高达40V，并集成了电流续流二极管。在连续模式下，每个绕组的输出电流能力为1.5A，启动峰值电流可达2A。若芯片温度超过安全限制，热保护电路将禁用输出。
商品特性
- 可驱动双极步进电机的两个绕组或两台直流电机
- 每个绕组输出电流高达1.5A
- 宽电压范围：12V至40V
- 四象限电流控制，适用于微步进和直流电机控制
- 精确的PWM控制
- 无需续流二极管
- TTL/CMOS兼容输入
- 交叉导通保护
- 热关断
