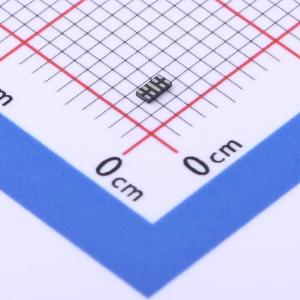

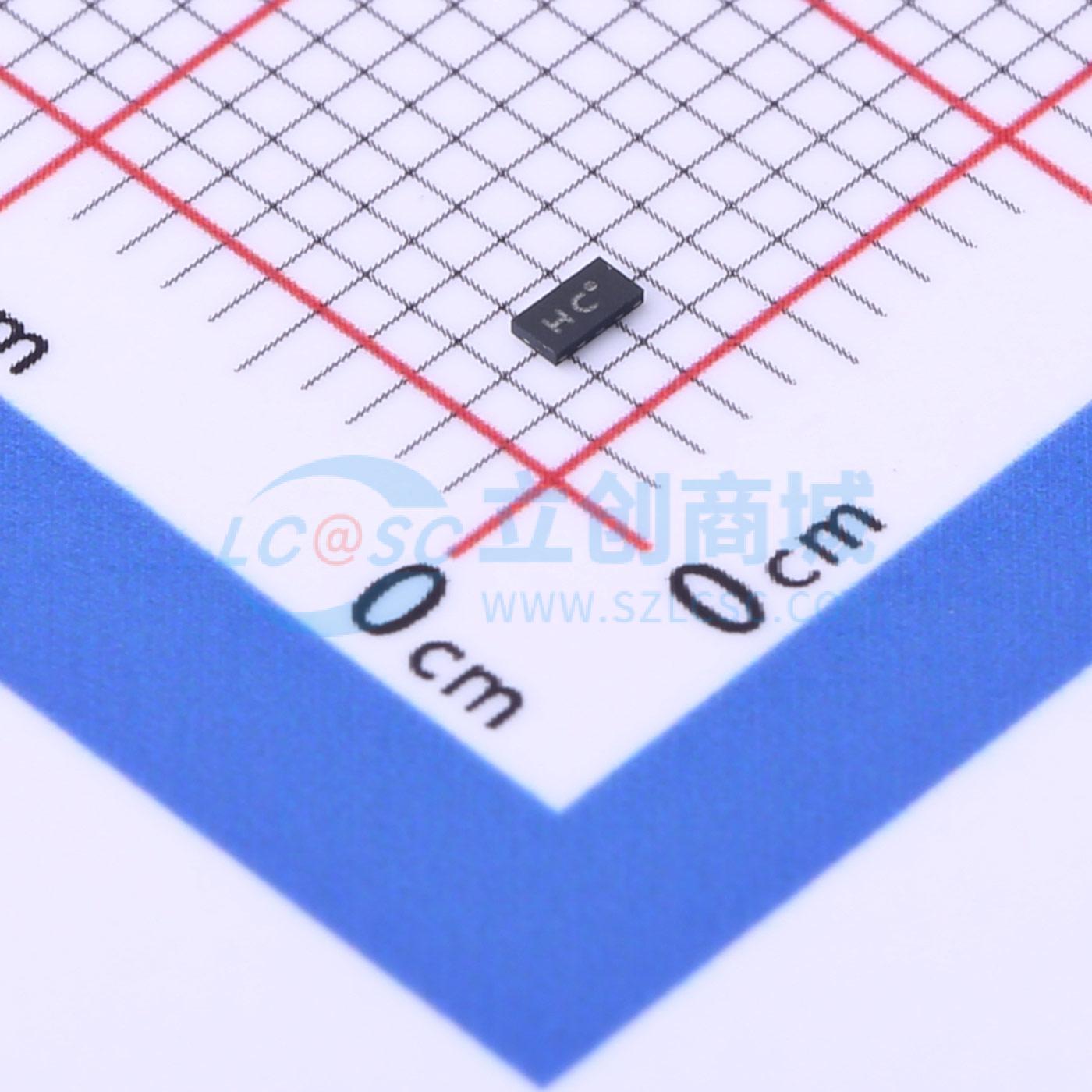

温馨提醒：图片仅供参考，商品以实物为准

HSP051-4N10

描述: 高速线路的4线ESD保护
品牌名称: ST(意法半导体)
商品型号: HSP051-4N10
商品编号: C2832770
商品封装: UQFN-10(1x1.9)
包装方式: 编带
商品毛重: 0.017克(g)

商品概述

HSP051-4N10是一款采用轨到轨架构的4通道ESD阵列，专为保护高速差分线路而设计。电容的超低变化确保了对信号偏斜的影响极低。大带宽使其与HDMI 2.0 4K/2KΓ（=5.94 Gbps）和USB 3.1（=10 Gbps）兼容。该器件采用间距为400 µm的uQFN 1.9 mm×1 mm封装。

商品特性

直通式布线，保持信号完整性
超宽带宽：10 GHz
超低电容：0.2 pF（输入/输出到输入/输出），0.35 pF（输入/输出到地）
极低动态电阻：0.48 Ω
100 Ω差分阻抗
低漏电流：25 ℃时为100 nA
扩展的工作结温范围：-40 ℃至150 ℃
符合RoHS标准
高ESD保护等级
高集成度
适用于高密度电路板
符合MIL STD 883G - 方法3015 - 7：3B类 - 8 kV
符合IEC 61000 - 4 - 2，4级，25 kV（空气放电），8 kV（接触放电）

应用领域

HDMI 1.4和2.0
数字视频接口
显示端口
USB 3.0和3.1
串行ATA

数据手册PDF

放大查看下载PDF

交货周期

订货7-9个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	钳位电压	10V
	击穿电压	4.5V

	属性	参数值
	通道数	四路
	类型	ESD
