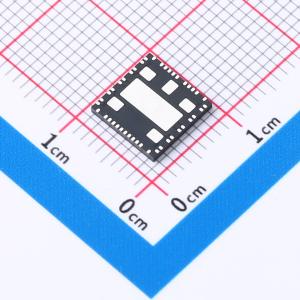

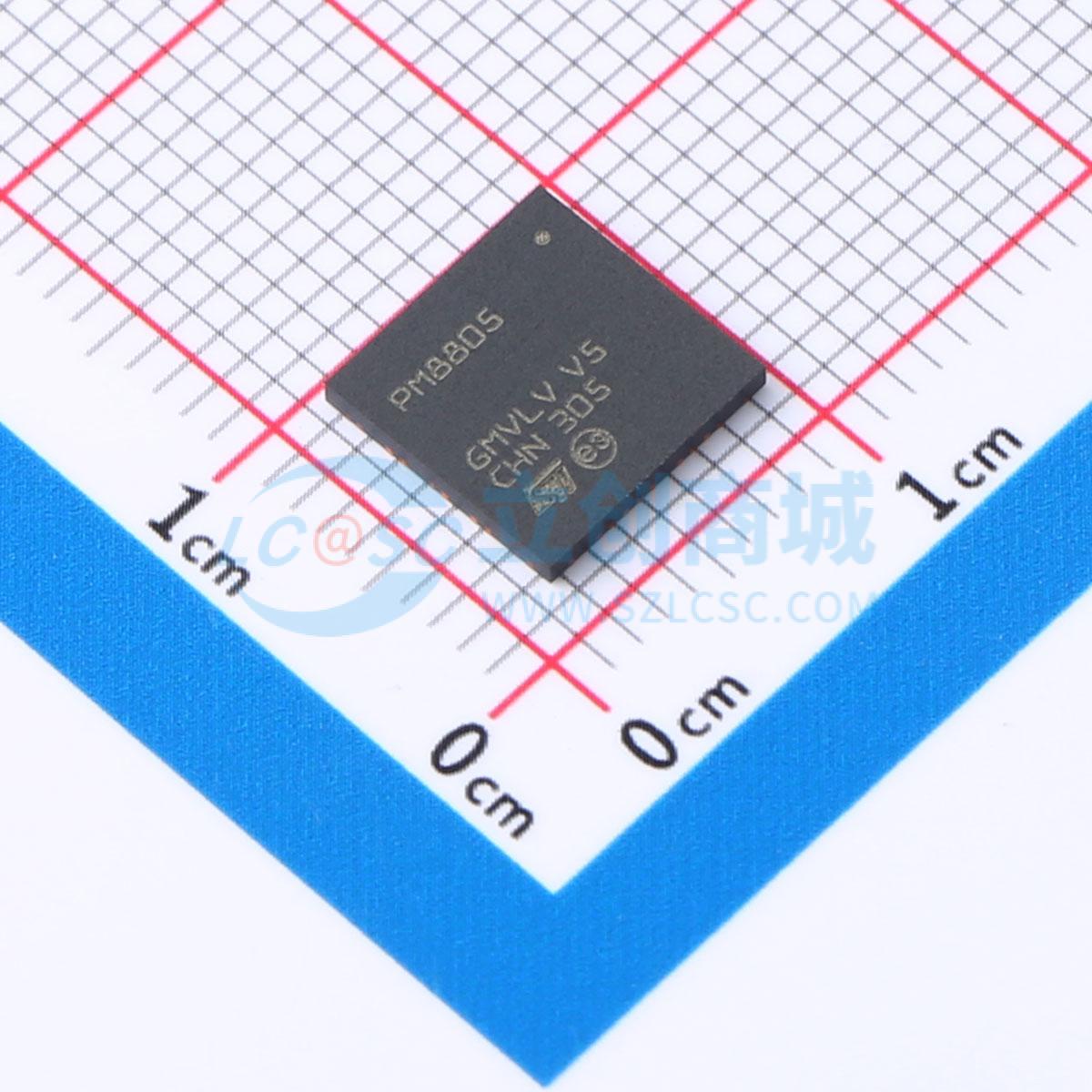

温馨提醒：图片仅供参考，商品以实物为准

PM8805TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有嵌入式双有源桥的IEEE 802.3bt PoE-PD接口
品牌名称: ST(意法半导体)
商品型号: PM8805TR
商品编号: C2832802
商品封装: VFQFPN-43(8x8)
包装方式: 编带
商品毛重: 0.233333克(g)

商品参数

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	受电设备(PD)
	支持PoE标准	IEEE 802.3 at(PoE+)；IEEE 802.3 af(PoE)；IEEE 802.3 bt(PoE++)
	最大功率	99.9W

商品概述

PM8805是一款用于以太网供电（PoE）受电设备（PD）智能电源的系统级封装产品，适用于高达99.9 W的功率等级。它集成了：两个有源桥及其驱动电路、一个用于驱动高端MOSFET的电荷泵、热插拔MOSFET以及符合IEEE 802.3bt标准的接口。该器件可执行物理层分类，提供PSE类型识别成功的指示。可识别4对PSE，并通过专用的Tx信号矩阵获取相关信息。该器件可使用来自以太网电缆的电源，也可使用如壁式适配器等外部电源，辅助电源相对于PoE电源可能具有优先级。 PM8805适合构建旨在实现最高转换效率的PoE开关模式电源的接口部分。它提供一个PGD信号，可用于启用PWM控制器、DC-DC转换器或LED驱动器。

商品特性

系统级封装内集成双有源桥、热插拔MOSFET和PoE-PD接口
每个有源桥采用总路径电阻为0.2 Ω的100 V N沟道MOSFET
100 V、0.1 Ω高端N沟道热插拔MOSFET
符合IEEE 802.3bt / at / af标准的PoE-PD单特征码接口
支持4对PoE应用
支持12 V辅助电源
识别所连接的PSE类型（标准型或传统型），并通过T0、T1和T2信号（开漏）组合提供成功的IEEE802.3bt / at / af分类指示
智能工作模式
可编程分类电流，延迟3.3 ms
可选自动分类功能
先进的节能MPS时序
两步热插拔电流保护：直流保护延迟1 ms，短路保护延迟10 μs
对输出电容进行受控预充电
PGD信号（开漏）用于启用外部PWM控制器
热关断保护

应用领域

高功率无线数据系统
安防摄像头
接入点
公共信息显示屏
PoE照明系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	通道数	2
	芯片工作电压	36V~57V
	特性	故障保护；过流保护
	工作温度	-40℃~+85℃@(TA)
