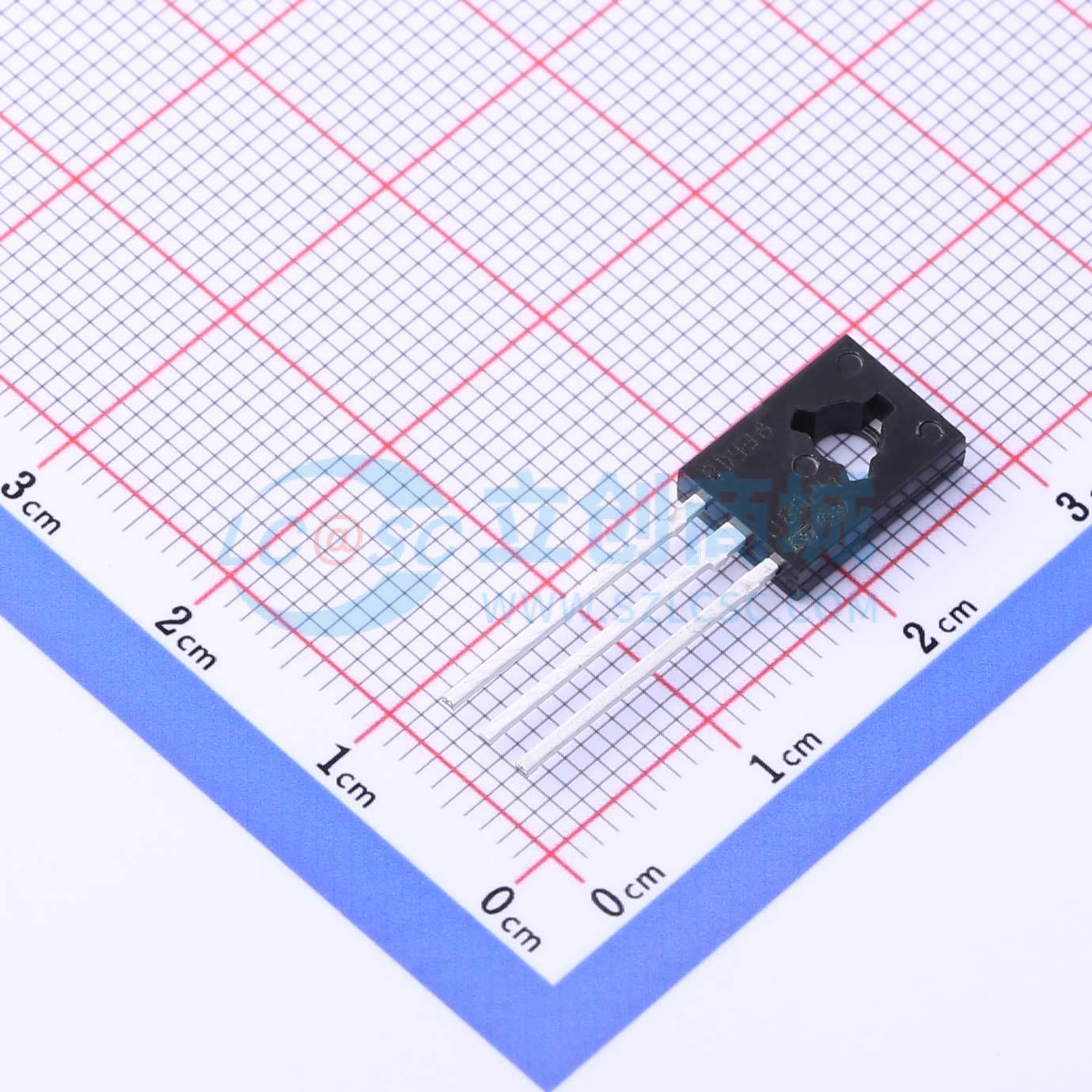

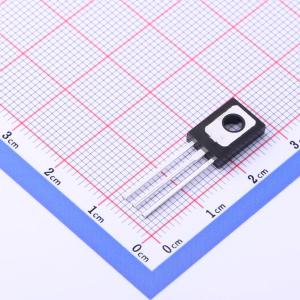

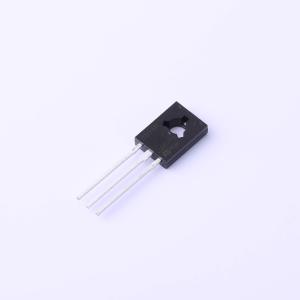

BD438
PNP 电流:4A 电压:45V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 互补硅功率晶体管
- 品牌名称
- ST(意法半导体)
- 商品型号
- BD438
- 商品编号
- C2832765
- 商品封装
- TO-126-3
- 包装方式
- 管装
- 商品毛重
- 1.54克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 4A | |
| 集射极击穿电压(Vceo) | 45V | |
| 耗散功率(Pd) | 36W | |
| 直流电流增益(hFE) | 130 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 3MHz | |
| 集电极截止电流(Icbo) | 100uA | |
| 集射极饱和电压(VCE(sat)) | 200mV | |
| 工作温度 | -65℃~+150℃ | |
| 射基极击穿电压(Vebo) | 5V | |
| 数量 | 1个PNP |
商品概述
BD434/436/438是PNP外延硅晶体管，分别与BD433、BD435和BD437互补。
商品特性
- 封装类型为TO-126（尺寸单位为毫米）
- 最大额定值和电气特性在Tc=25℃下测量，除非另有说明
- 脉冲测试参数：PW=300μs，占空比=1.5%（脉冲式）
应用领域
- 中等功率线性和开关应用
