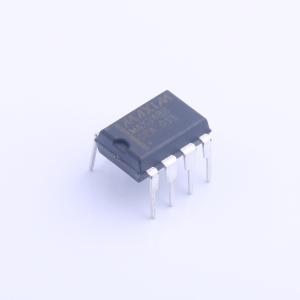

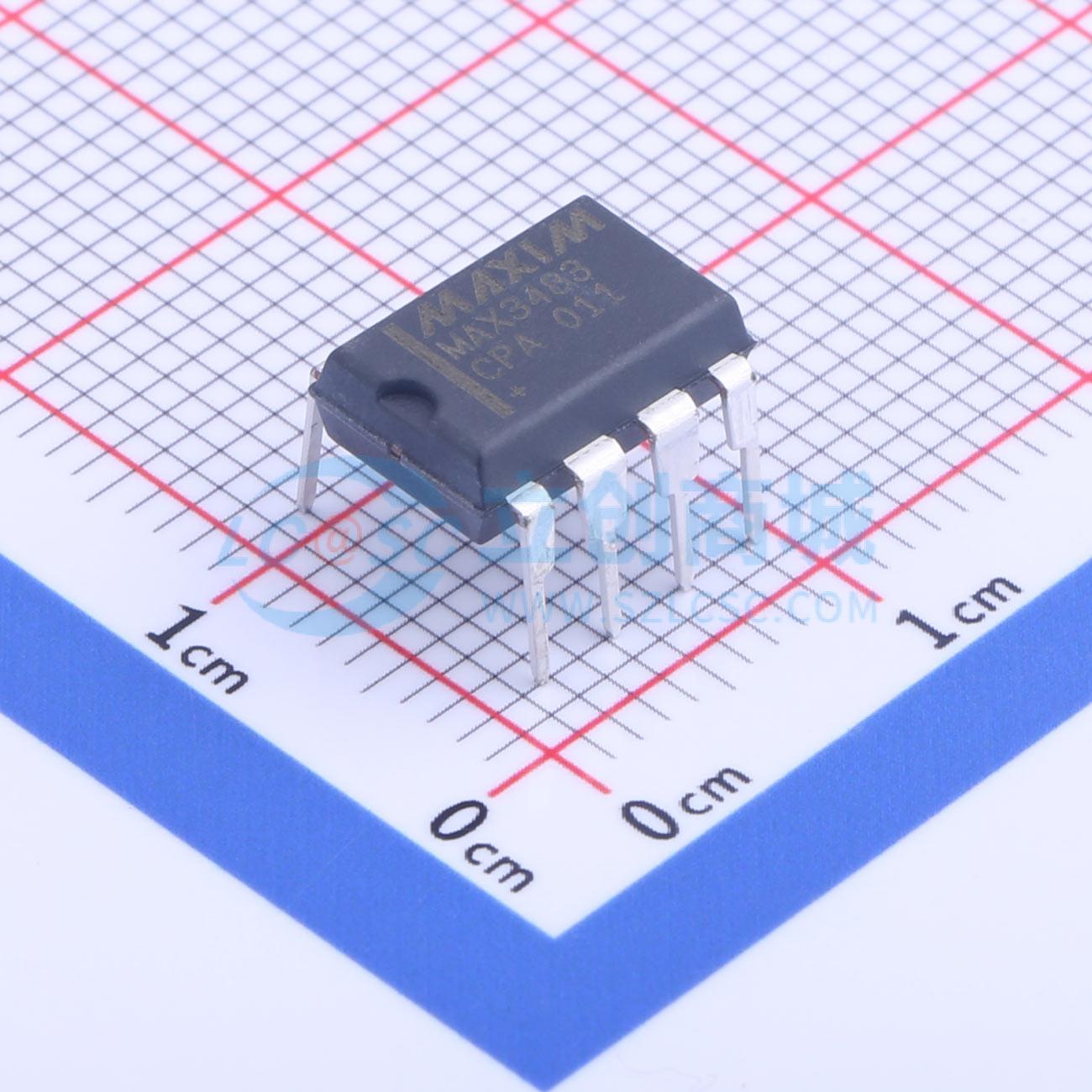

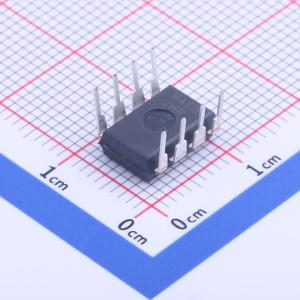

MAX3483CPA+

3.3V供电，10Mbps和斜率限制的RS-485/RS-422收发器

描述: MAX3483是3.3V供电，低功耗的RS-485/RS-422收发器，包含一个驱动器和一个接收器。驱动器具有斜率限制功能，可减少EMI并允许在数据速率为250kbps时无错误传输。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX3483CPA+
商品编号: C2682685
商品封装: PDIP-8
包装方式: 管装
商品毛重: 0.94克(g)

商品参数

商品概述

MAX3483、MAX3485、MAX3486、MAX3488、MAX3490和MAX3491是用于RS-485和RS-422通信的3.3V低功耗收发器。每个器件包含一个驱动器和一个接收器。MAX3483和MAX3488具有限变率驱动器，可最小化电磁干扰并减少由不正确端接电缆引起的反射，从而允许在高达250kbps的数据速率下无误码数据传输。部分限变率的MAX3486可以传输高达2.5Mbps的数据。MAX3485、MAX3490和MAX3491可以传输高达10Mbps的数据。

驱动器具有短路电流限制，并且通过热关断电路防止过大的功率损耗，该电路将驱动器输出置于高阻态。接收器输入具有失效保护功能，当两个输入开路时，保证输出为逻辑高电平。

MAX3488、MAX3490和MAX3491支持全双工通信，而MAX3483、MAX3485和MAX3486则设计用于半双工通信。

应用领域

低功耗RS-485/RS-422收发器
电信
适用于电磁干扰敏感应用的收发器
工业控制局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	3V~3.6V
	数据速率	250Kbps
	工作温度	0℃~+70℃
