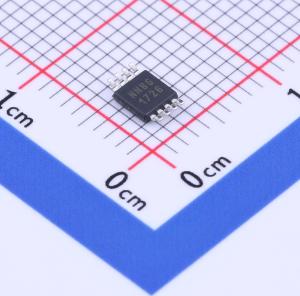

MAX962EUA+T

单/双/四路、超高速、+3V/+5V、超摆幅比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功率、超高速比较器，具有内部迟滞。针对单 +3V 或 +5V 操作进行了优化。输入共模范围扩展到超出电源轨 100mV，输出可以吸入或提供 4mA 电流，电压范围为距离 GND 和 VCC 0.52V 以内。传播延迟为 4.5ns（5mV 过驱动），每个比较器的电源电流为 5mA
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX962EUA+T
商品编号: C2682705
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.072克(g)

商品参数

商品概述

MAX961–MAX964/MAX997/MAX999是具有内部迟滞功能的低功耗、超高速比较器。这些器件针对单+3V或+5V电源工作进行了优化。输入共模电压范围可超出电源轨100mV，输出能够吸入或输出4mA电流，输出电压可接近地(GND)和电源(VCC) 0.52V。传播延迟为4.5ns（过驱动电压为5mV），每个比较器的电源电流为5mA。 MAX961/MAX963/MAX964和MAX997具备关断模式，在此模式下每个比较器的电源电流仅为270μA。MAX961/MAX963提供互补输出和锁存使能功能。锁存使能允许用户保持有效的比较器输出。MAX999采用微型5引脚SOT23封装。单通道的MAX961/MAX997和双通道的MAX962采用节省空间的8引脚μMAX封装。

商品特性

超快速，4.5ns传播延迟
非常适合+3V和+5V单电源应用
输入电压范围超出电源轨
低电源电流，5mA（MAX997/MAX999）
3.5mV内部迟滞，实现干净切换
输出锁存（MAX961/MAX963）
TTL/CMOS兼容输出
关断模式（MAX961/MAX963/MAX964/MAX997）
提供节省空间的封装：5引脚SOT23（MAX999）、8引脚μMAX（MAX961/MAX962/MAX997）、16引脚QSOP（MAX964）

应用领域

单3V/5V系统
便携式/电池供电系统
阈值检测器/鉴别器
GPS接收器
线路接收器
过零检测器
高速采样电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	比较器
	比较器数	双路
	输入失调电压(Vos)	1.5mV
	输入偏置电流(Ib)	15uA
	传播延迟(tpd)	4.5ns
	滞后电压(Vhys)	3.5mV

	属性	参数值
	共模抑制比(CMRR)	-
	输出类型	-
	输出模式	CMOS；TTL
	静态电流(Iq)	5mA
	工作温度	-40℃~+85℃
