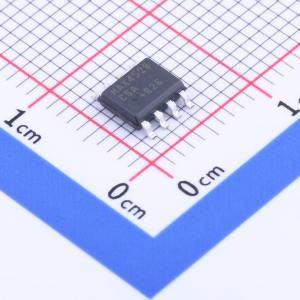

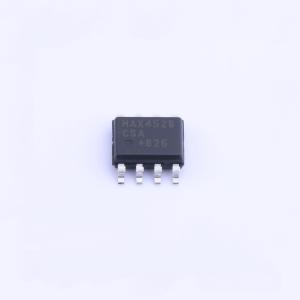

MAX4528CSA+T
低电压、反相模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 商品型号
- MAX4528CSA+T
- 商品编号
- C2682706
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 工作电压 | 2.7V~12V；2.7V~6V；-6V~-2.7V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 130Ω | |
| 工作温度 | 0℃~+70℃ | |
| 导通电容(Con) | 13pF |
商品概述
MAX4528是一款低压CMOS模拟集成电路，配置为反相开关，针对斩波放大器等高速应用进行了优化。它可采用+2.7V至+12V单电源供电，也可采用±2.7V至±6V双电源供电。
商品特性
- 可采用+2.7V至+12V单电源供电，或±2.7V至±6V双电源供电
- 开关间的导通电阻（最大110Ω）匹配至7Ω（最大）
- 每个开关可处理轨到轨模拟信号
- 泄漏电流在+25℃时仅为0.5nA，在+85℃时为20nA
- 所有数字输入的逻辑阈值为0.8V至2.4V，确保与TTL和CMOS逻辑兼容
- 电荷注入最大为5pC
- ±5V电源下信号路径电阻为110Ω
- 轨到轨信号处理能力
- ±5V电源下转换时间小于100ns
- 最大电流消耗为1.0μA
- 按照方法3015.7进行测试，ESD保护大于±2kV
- TTL/CMOS兼容输入
- 小封装形式：8引脚SO、DIP和μMAX
应用领域
- 斩波稳定放大器
- 平衡调制器/解调器
- 数据采集
- 测试设备
- 音频信号路由
