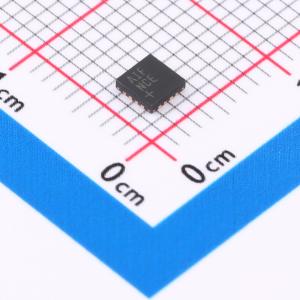

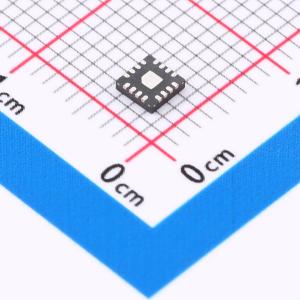

温馨提醒：图片仅供参考，商品以实物为准

MAX97220AETE+T

差分输入直驱线路驱动器/耳机放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 差分输入DirectDrive线驱动器/耳机放大器、双通道耳机放大器和线驱动器，提供灵活的增益控制和低噪声性能
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX97220AETE+T
商品编号: C2682711
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

MAX97220是一款差分输入DirectDrive线路驱动器/耳机放大器。该器件在5V电源供电时，能够向1kΩ负载提供3VRMS的线路电平驱动；在3.3V电源供电时，能够向600Ω负载提供2VRMS的线路电平驱动。在5V电源供电时，该器件能够向32Ω负载提供125mW的功率驱动耳机负载。该IC提供内部固定的6dB增益，也可通过外部电阻进行外部增益设置。外部增益设置节点还可用于为机顶盒应用配置滤波器。该IC在整个音频带宽内具有出色的总谐波失真加噪声（THD+N）性能。该IC有两种不同开启时间（tON）的版本可供选择。适用于耳机应用的A、C和E版本的tON为5.5ms，而适用于机顶盒应用的B和D版本的tON为130ms。片上电荷泵将电源输入反相，产生负电源轨。放大器的输出级由正输入电源和电荷泵的输出供电。双极性电源将输出偏置在接地附近，无需使用会引入失真的大型输出耦合电容。该IC在开启和关闭时无咔嗒声或爆裂声。该IC采用3mm x 3mm x 0.8mm、16引脚TQFN封装，工作温度范围为扩展的-40℃至+85℃。

商品特性

5V电源供电时，向32Ω负载输出功率为125mW
5V电源供电时，向1kΩ负载输出驱动为3VRMS
3.3V电源供电时，向600Ω负载输出驱动为2VRMS
全差分输入
固定或外部可调增益，无咔嗒声或爆裂声
2.5V至5.5V宽工作电压范围
DirectDrive输出无需直流阻隔电容
总谐波失真加噪声（THD+N）平坦，在音频频段优于90dB
18位信噪比（SNR）性能，达112dB
引脚与MAX9722兼容

应用领域

简易多媒体接口
机顶盒
蓝光和DVD播放器
LCD电视
专业消费级音频设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
	扬声器通道数	双声道
	输出功率	125mWx2@32Ω
	工作电压	2.5V~5.5V
	总谐波失真+噪声(THD+N)	0.0035%

	属性	参数值
	静态电流(Iq)	7mA
	工作温度	-40℃~+85℃
	信噪比	112.5dB
	输入类型	差分
	电源纹波抑制比(PSRR)	90dB
