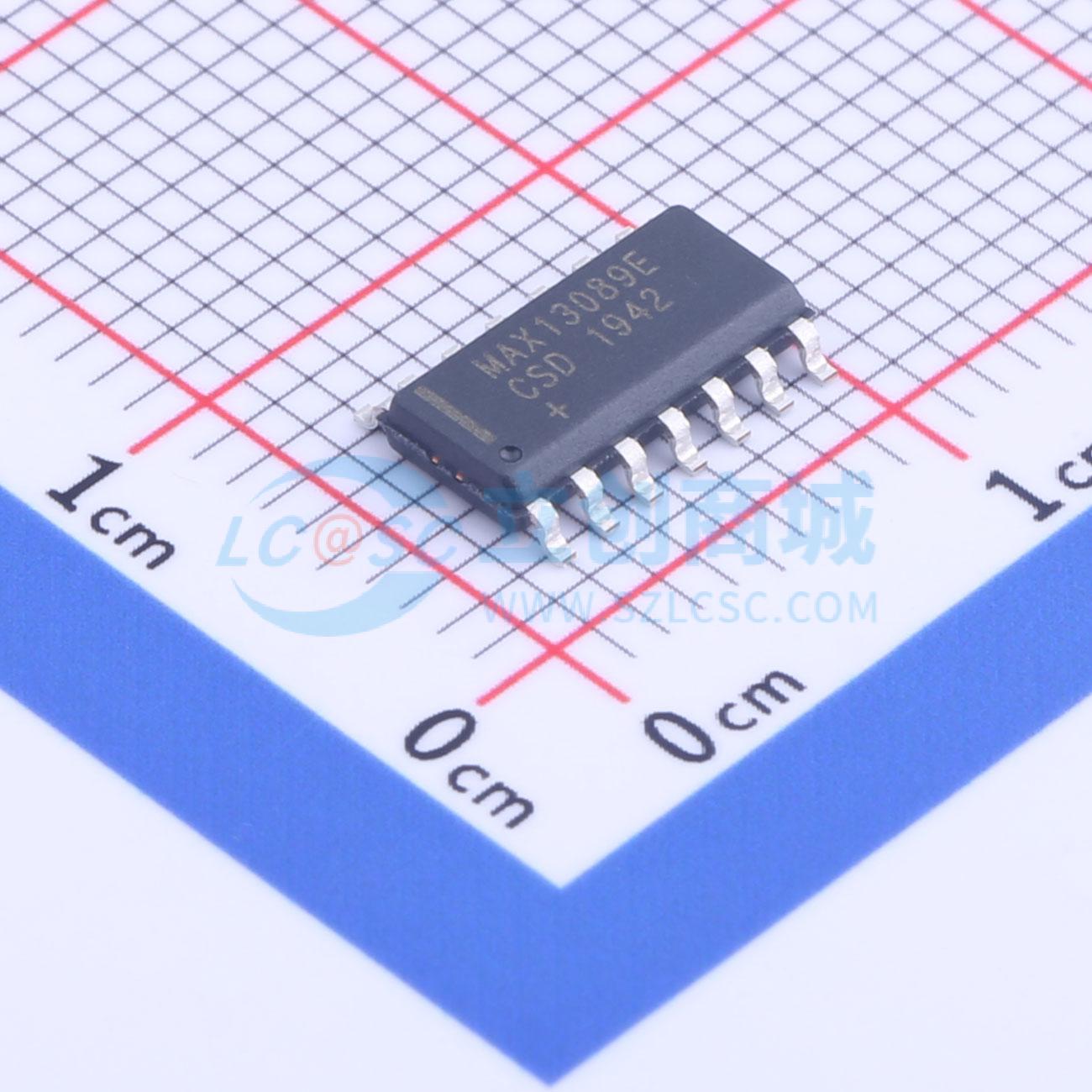

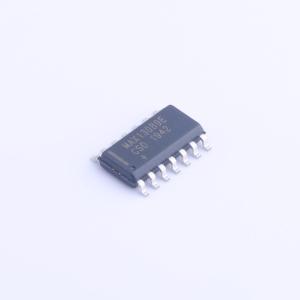

MAX13089ECSD+T
MAX13089E 5.0V, ±15kV ESD保护, 故障安全, 热插拔, RS-485/RS-422收发器
- 描述
- 具有±15kV ESD保护、故障安全和热插拔功能的RS-485/RS-422收发器，支持半双工或全双工通信。
- 商品型号
- MAX13089ECSD+T
- 商品编号
- C2682708
- 商品封装
- SO-14
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 16Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 1.2mA | |
| 通讯模式 | 全双工；半双工 |
商品概述
MAX13080E–MAX13089E是5.0V、±15kV ESD保护的RS-485/RS-422收发器，具有一个驱动器和一个接收器。这些设备包括故障安全电路，当接收器输入开路或短路时确保接收器输出逻辑高电平。如果终止总线上的所有发送器被禁用（高阻抗），接收器将输出逻辑高电平。MAX13080E系列包含热插拔功能，以消除上电或热插入期间总线上的虚假转换。
MAX13080E/MAX13081E/MAX13082E具有限斜率驱动器，可最小化EMI并减少由不正确端接的电缆引起的反射，允许无错误数据传输达到250kbps。MAX13083E/MAX13084E也具有限斜率驱动器，但允许传输速度高达500kbps。MAX13086E/MAX13087E/MAX13088E的驱动器斜率没有限制，使得传输速度可达16Mbps。MAX13089E的斜率可通过引脚选择为250kbps、500kbps和16Mbps。
MAX13082E/MAX13088E适用于半双工通信，而MAX13080E/MAX13081E/MAX13083E/MAX13084E/MAX13086E/MAX13087E适用于全双工通信。MAX13089E可以选择半双工或全双工操作，并且通过独立的引脚可以分别编程设置接收器和发送器输出相位。
MAX13080E系列收发器在未加载或完全加载但驱动器禁用时消耗1.2mA的电源电流。所有设备的接收器输入阻抗为1/8单位负载，允许总线上最多连接256个收发器。
MAX13080E/MAX13083E/MAX13086E/MAX13089E提供14引脚PDIP和14引脚SO封装。MAX13081E/MAX13082E/MAX13084E/MAX13087E/MAX13088E提供8引脚PDIP和8引脚SO封装。这些设备可在商业、扩展和汽车温度范围内工作。
应用领域
- 公用事业计量表
- 照明系统
- 工业控制
- 电信
- 安全系统
