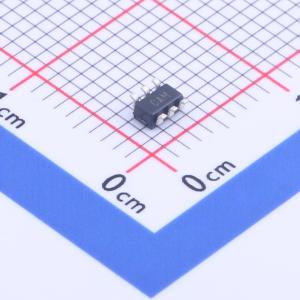

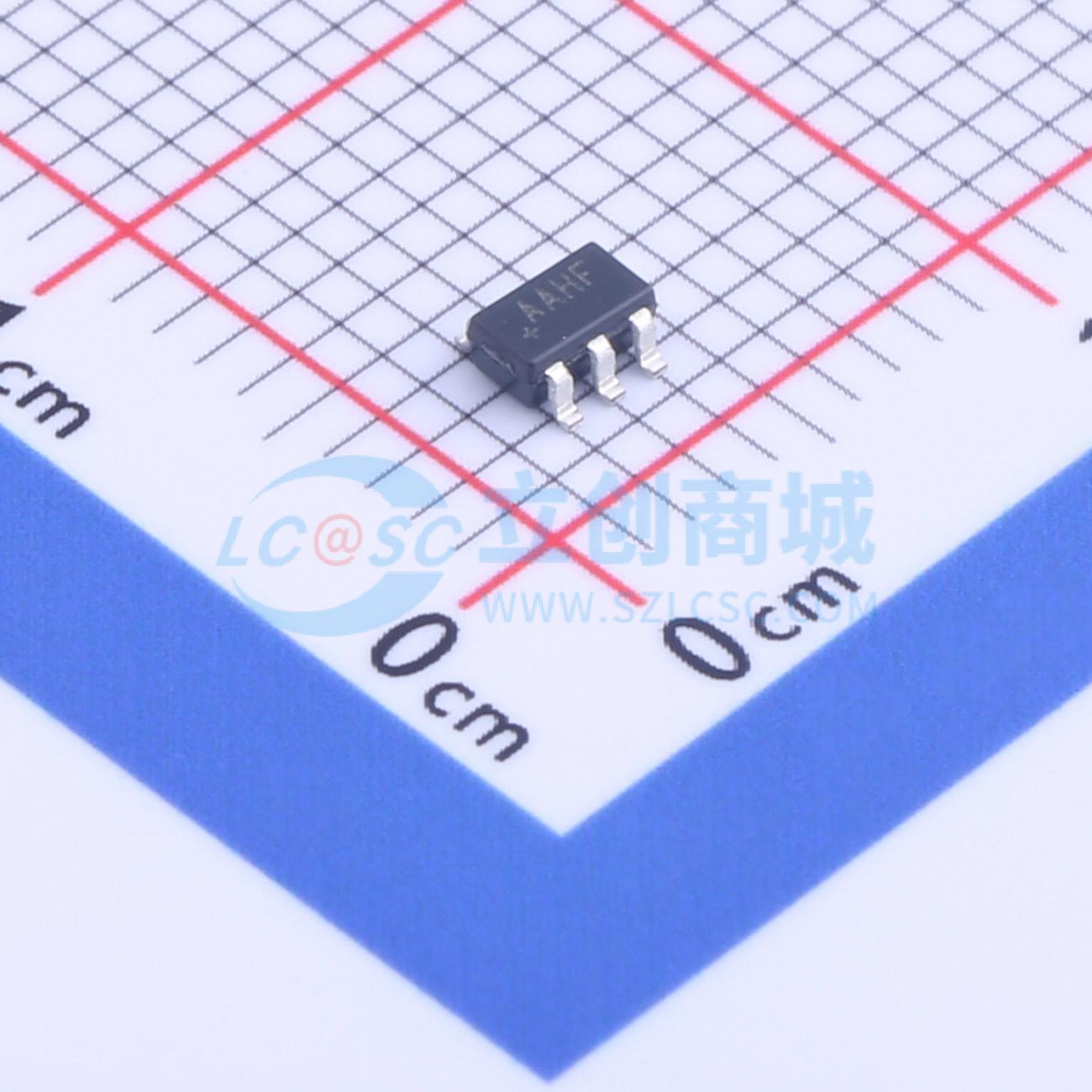

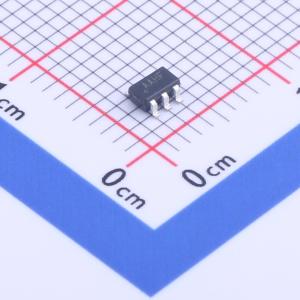

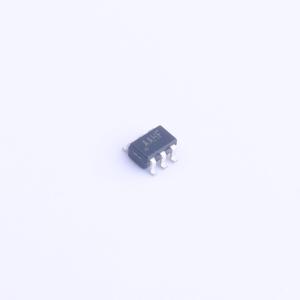

温馨提醒：图片仅供参考，商品以实物为准
MAX9041AEUT+T
低功耗单电源UCSP/SOT23封装比较器+精密电压基准
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 微功耗、单电源、UCSP/SOT23封装的比较器 + 精密电压基准IC、可理想用于电池的精密监视
- 商品型号
- MAX9041AEUT+T
- 商品编号
- C2682695
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 500uV | |
| 输入偏置电流(Ib) | 1pA | |
| 传播延迟(tpd) | 400ns | |
| 滞后电压(Vhys) | 3mV | |
| 共模抑制比(CMRR) | 80dB |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 推挽 | |
| 输出模式 | CMOS | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 静态电流(Iq) | 47uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.5V~5.5V | |
| 输入失调电流(Ios) | 0.5pA |
商品概述
MAX9038–MAX9043和MAX9050–MAX9053具备低功耗比较器和精密电压基准的组合。其工作电压范围使其适用于3V和5V系统。MAX9039/MAX9040/MAX9041/MAX9050/MAX9051拥有单个比较器和基准，仅消耗40μA的电源电流。MAX9042/MAX9043/MAX9052/MAX9053拥有双比较器和一个基准，仅消耗55μA的电源电流。低电压工作和低电源电流使这些器件非常适合电池供电系统。 比较器具有轨到轨输入和输出，共模输入电压范围超出电源轨250mV。输入偏置电流通常为1.0ρA，输入失调电压通常为0.5mV。内部迟滞确保即使输入信号变化缓慢，输出也能干净地切换。输出级采用独特设计，可限制切换时的电源电流浪涌，几乎消除了许多其他比较器常见的电源毛刺。这种设计还能在动态条件下将总体功耗降至最低。除MAX9038具有可吸收和提供高达8mA电流的漏极开路输出外，比较器输出具有轨到轨推挽输出级。即使在低工作电源电流下，传播延迟也仅为400ns。 MAX9038/MAX9039的基准输出电压设定为1.23V，MAX9040–MAX9043为2.048V，MAX9050–MAX9053为2.500V。MAX9040–MAX9043和MAX9050–MAX9053有两个等级：A级初始精度为0.4%，温度系数为6ppm/°C；B级初始精度为1%（MAX9038/MAX9039的初始精度为±0.4%），温度系数为100ppm/°C。电压基准采用专有曲率校正电路和激光微调薄膜电阻。这些串联模式基准可吸收或提供高达500μA的负载电流。
商品特性
- UCSP/SOT23封装的比较器 + 精密基准
- 2.5V至5.5V单电源供电（MAX9038–MAX9043）
- 低电源电流（MAX9038/MAX9039/MAX9040/MAX9041/MAX9050/MAX9051）
- 静态电流40μA，100kHz切换时为50μA
- 漏极开路输出（MAX9038）
- 400ns传播延迟
- 轨到轨输入
- 轨到轨输出级可吸收和提供8mA电流
- 内部±3mV迟滞
- 电压基准提供
- ±0.4%（最大）初始精度（A级）
- 6ppm/°C（典型）温度系数（A级）
- 0至4.7nF容性负载下稳定
应用领域
- 精密电池电量转换管理
- 数字线路接收器
- 窗口比较器
- 红外接收器
