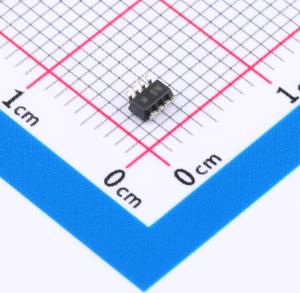

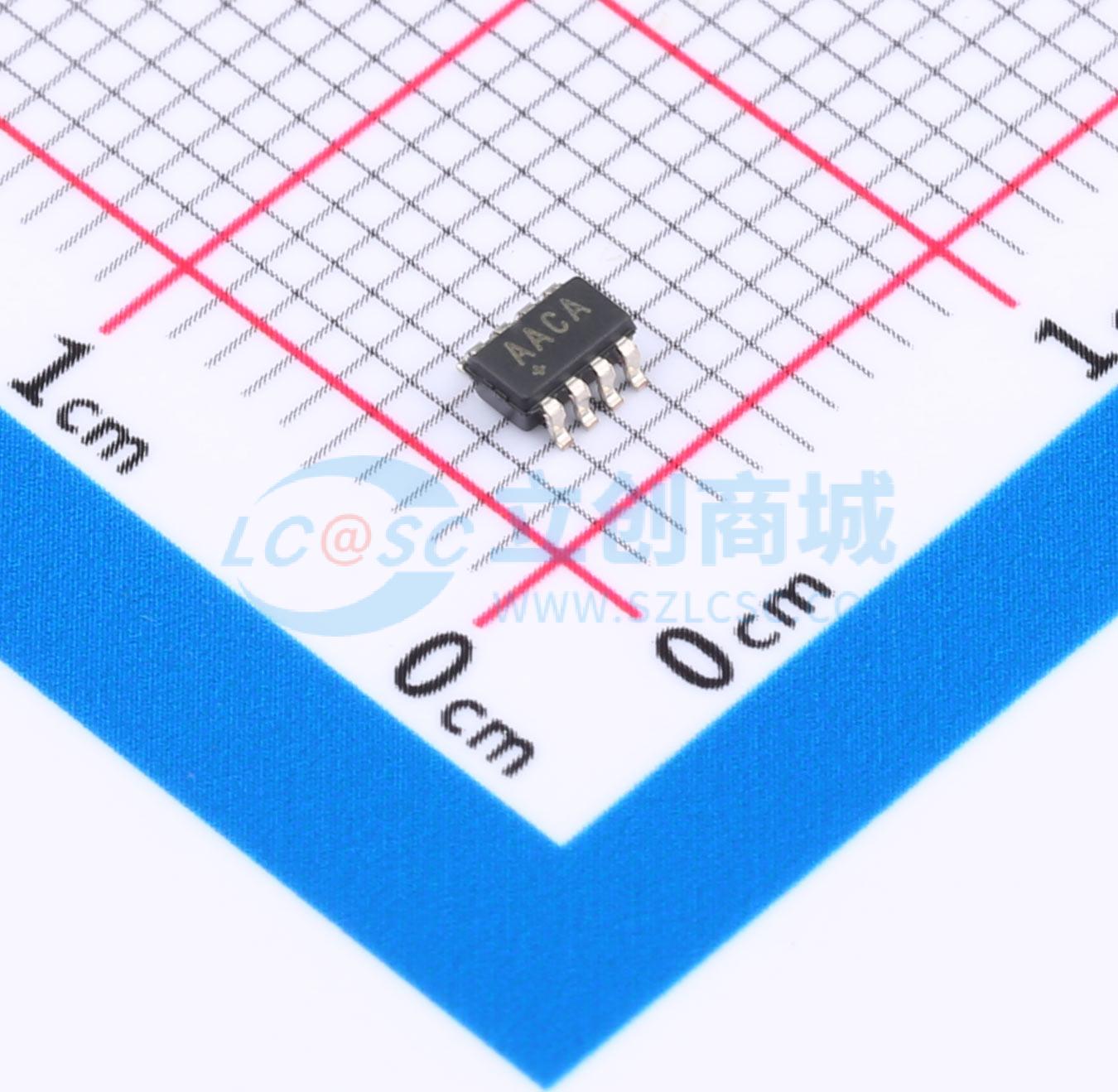

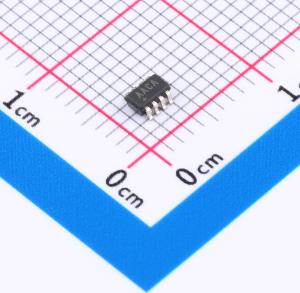

MAX6367PKA29+T

MAX6365–MAX6368监控电路简化了微处理器（µP）系统中的电源监控、电池备份控制功能和内存写保护。这些电路通过超小型集成解决方案显著提升了现代系统的尺寸、精度和可靠性。 这些器件执行四项基本系统功能：

1. 在VCC电源上电、掉电和欠压情况下提供µP复位输出。
2. 当主电源故障时，内部控制VCC到备用电池的切换，以维持CMOS RAM、CMOS µP、实时时钟和其他数字逻辑的数据或低功耗运行。
3. 在电源或处理器故障期间，通过内部芯片使能门控提供内存写保护。
4. 包含以下选项之一：手动复位输入（MAX6365）、看门狗定时器功能（MAX6366）、电池开启输出（MAX6367）或辅助用户可调复位输入（MAX6368）。 MAX6365–MAX6368可在低至1.2V的VCC电源电压下工作。工厂预设的复位阈值电压范围为2.32V至4.63V。此外，每个器件提供三种复位输出版本：推挽式低电平有效、漏极开路低电平有效或漏极开路高电平有效。MAX6365–MAX6368采用微型8引脚SOT23封装。

• 低至+1.28V的工作电源电压（VCC或VBATT）
• 精确监控+5.0V、+3.3V、+3.0V和+2.5V电源电压
• 片上芯片使能信号门控，传播延迟1.5ns
• 消抖手动复位输入（MAX6365）
• 看门狗定时器，1.6s超时（MAX6366）
• 电池开启输出指示（MAX6367）
• 辅助用户可调复位输入（MAX6368）
• 低至10µA的静态电源电流
• 三种可用输出结构：推挽式复位、漏极开路复位、漏极开路复位
• 保证复位/复位信号在低至1.2V时仍有效（VCC或VBATT）
• 电源瞬态抗扰性
• 最小150ms复位超时时间
• 微型8引脚SOT23封装
